고압 주철성 게이트 밸브 PN16

Joepai는 고압 조건을 위해 고품질 고압 주철 강철 게이트 밸브 PN16을 설계하여 고급 주철성 강성 기술을 채택하고 안정적인 강도, 우수한 밀봉 및 압력 저항력을 갖습니다. 석유, 화학, 발전소, 물 공급 및 배수 및 산업 파이프 라인 시스템에 적용되며 물, 증기, 오일 및 부식성 매체에도 적응할 수도 있습니다.

문의 보내기

제품 설명

Joepai 고압 주철 스틸 게이트 밸브 PN16, 밸브 본체에는 소형 구조와 탁월한 부식 저항.

우리의 제품입니다 유럽, 동남아시아, 남미, 중동으로 널리 수출 그리고 다른 지역, DIN과 같은 여러 국가 표준을 준수합니다. ANSI, API, ISO, CE 등

제품 표준

1. 디자인 및 제조 : GB122234
2. 얼굴 표면 : GB12221
3. 플랜지 치수 : GB9113 JB79
4. 압력 및 온도 등급 : GB9131
5. 검사 및 테스트 : GB/T13927 JB/T9092

제품 기능

1. 컴팩트 구조, 합리적인 설계, 높은 강성, 부드러운 흐름 경로 및 낮은 유량 저항.
2. 스테인레스 스틸로 만든 세척 표면과 확장을위한 단단한 합금 서비스 수명.
3. 융통성있는 흑연 포장은 안정적인 밀봉과 쉬운 작동을 보장합니다.
4. 행동 방법 : 수동, 공압, 전기 또는 기어 구동.
5. 구조 유형 : 유연한 웨지 단일 디스크, 강성 웨지 단일 디스크 또는 이중 디스크.

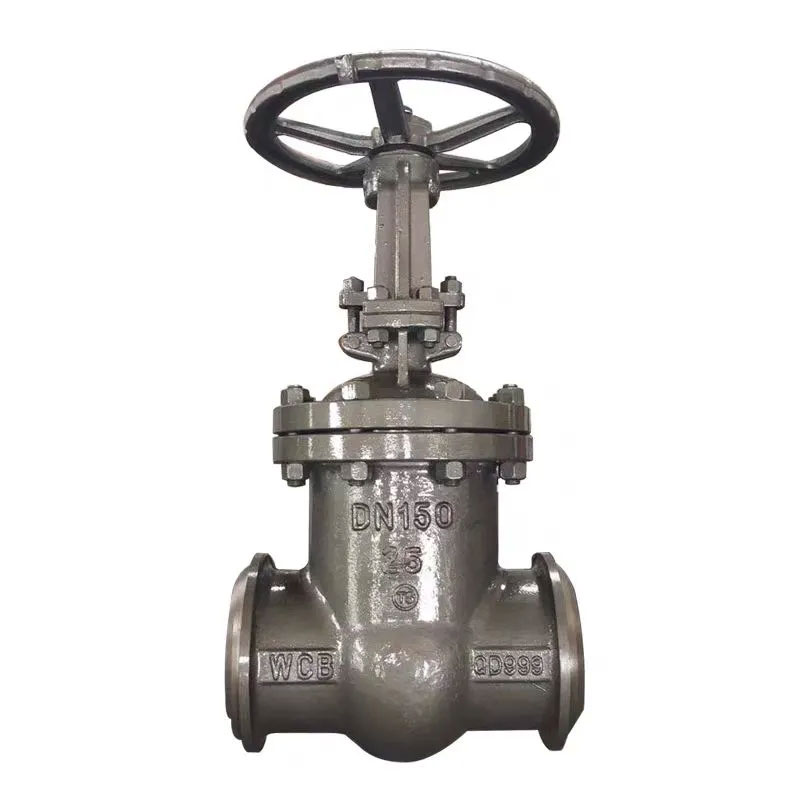

High Pressure Cast Steel Gate Valve PN16

주요 구성 요소 재료

바디 & 보닛	디스크 및 좌석	줄기	줄기 너트	포장	핸드 휠
탄소강	고품질 탄소강 + 하드 합금/스테인리스 스틸	CR 스테인리스 스틸	알루미늄 청동	흑연 석면 포장	가단성 주철
Cr-ni-ti 스틸	스테인레스 스틸 + 하드 합금	CR-NI 스테인리스 스틸	알루미늄 청동	ptfe- 가변 포장	가단성 주철
CR-In-II-IF 스틸	스테인레스 스틸 + 하드 합금	CR-MO- 스테인리스 스틸	알루미늄 청동	ptfe- 가변 포장	가단성 주철
CR-MO 스틸	합금 강철 + 하드 합금	CR-MO-AL 스틸	알루미늄 청동	유연한 석면 + 33.4	가단성 주철

주요 차원 :

1.6pump	크기	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5MPA	크기	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0mpa	크기	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4C	크기	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

제품 설치

1. 설치하기 전에 고압 주철성 게이트 밸브 PN16의 내부를 청소하면 밸브 챔버 및 밀봉 표면에 불순물이 없어야합니다.
2. 각 부품을 힘으로 고르게 연결하는 볼트를 조입니다.
3. 충전 부품이 단단히 압축되어 있는지 확인하고 충전물의 밀봉이 단단하고 게이트를 유연하게 열고 닫을 수 있는지 확인하십시오.
4. 설치하기 전에 밸브 모델, 크기 및 기타 정보를 확인하고 매체의 흐름 방향이 지정된 흐름 방향과 일치하는지 확인하십시오.
5. 설치하는 동안 밸브 드라이브의 작동을 용이하게하기 위해 일정량의 공간이 남아 있어야합니다.
6. 드라이브 장치의 배선을 배열하려면 배선 다이어그램의 지침을 엄격히 따르십시오.
7. 설치 후 정기적으로 유지해야합니다.

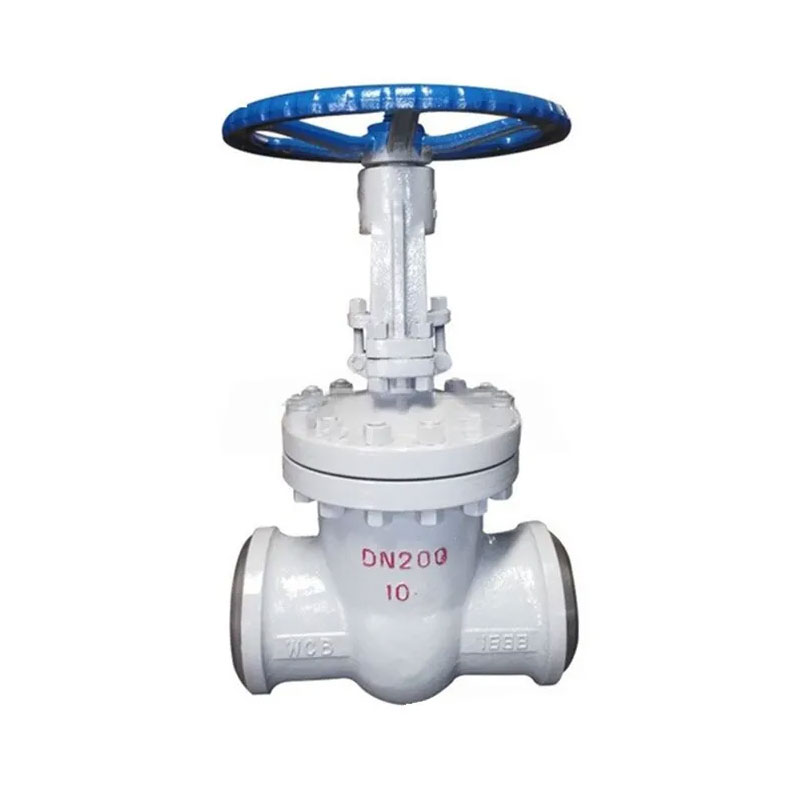

High Pressure Cast Steel Gate Valve PN16
