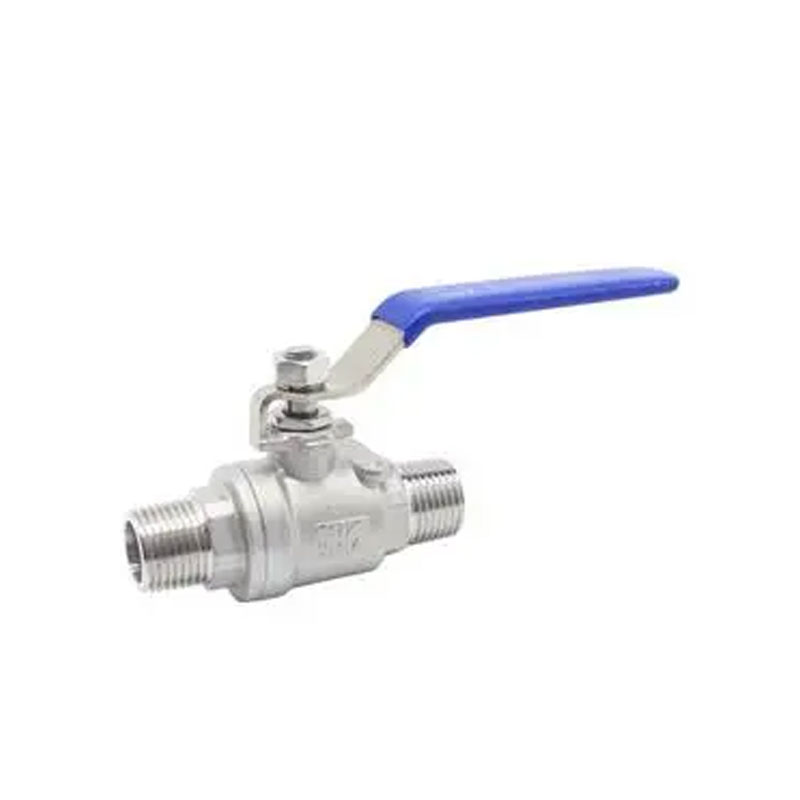

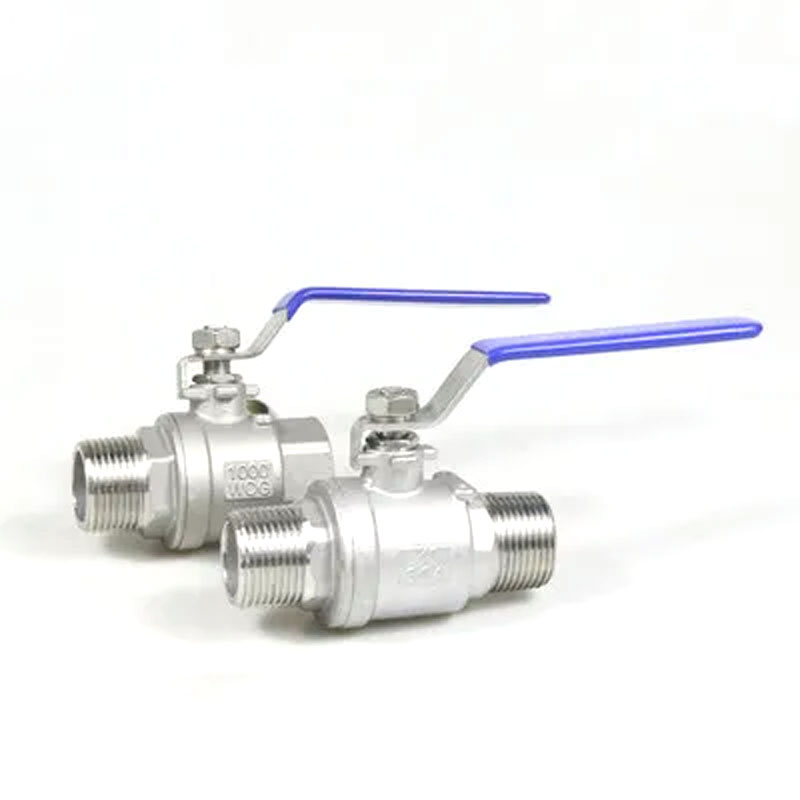

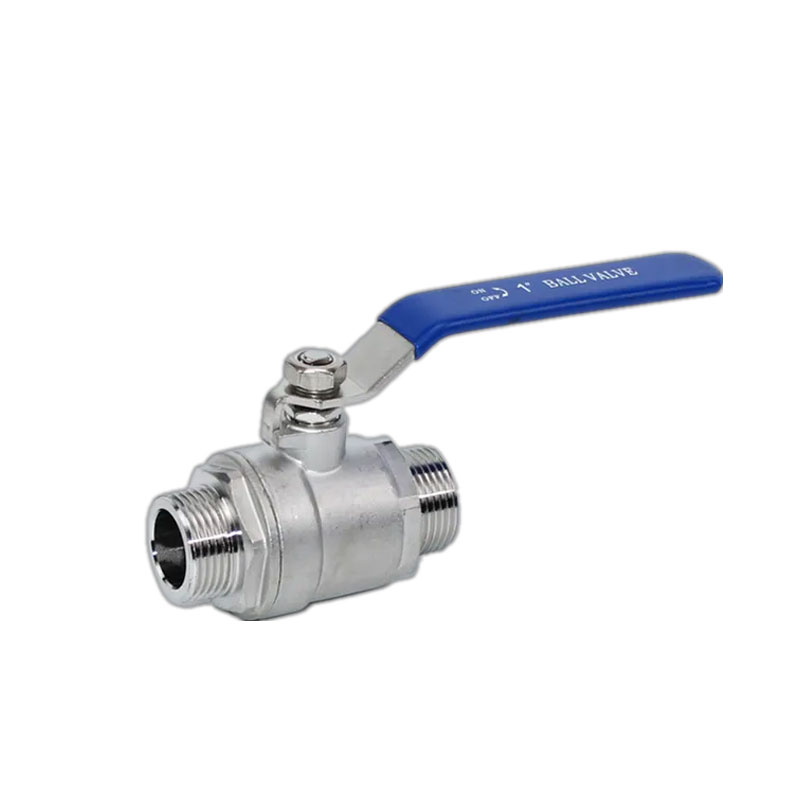

Joepai 스테인레스 스틸 볼 밸브 PN64 중국 공장에서 생산 된 파이프 라인에서 미디어를 차단하거나 연결합니다. 다른 재료를 선택함으로써 물, 증기, 오일, 질산과 같은 다양한 매체에 적용 할 수 있습니다. 아세트산 등
공식 클래식 : DN15-DN65
밸브 바디 재료 : WCB 、 304、316
스레드 표준 : NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력 : 6.4mpa
온도 범위 : -20C ~ 232C
적절한 매체 : 물, 기름, 공기 및 일부 부식성 액체
블로우 아웃 증명 줄기/전체 포트
투자 캐스팅 기관

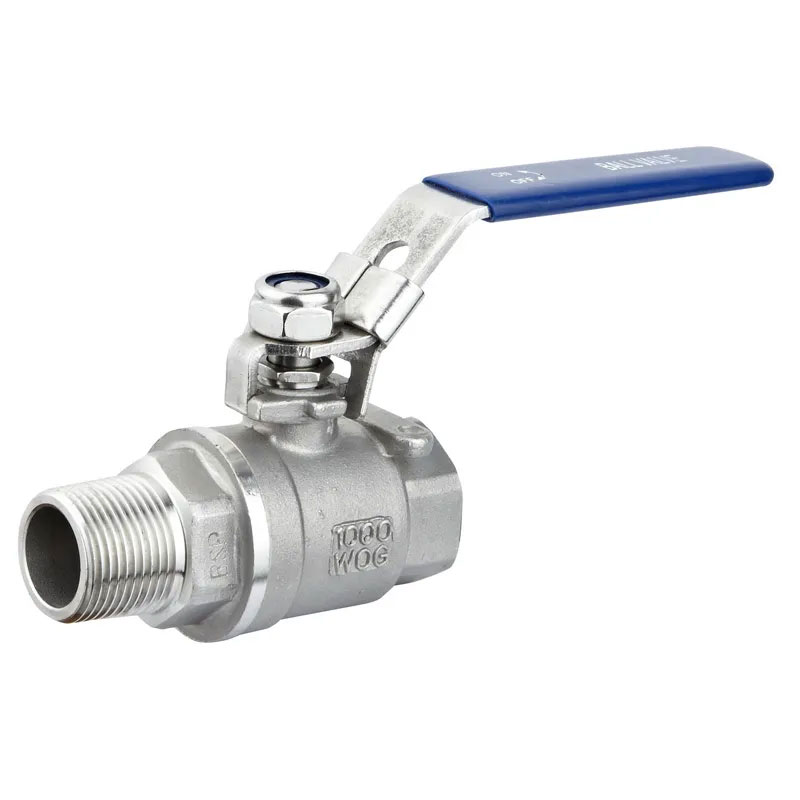

1000PSI (PN64) W.O.G
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 몸 | WCB/CF8M/CF8 | 8 | 포장 | ptfe |
| 2 | 캡 | WCB/CF8M/CF8 | 9 | 선 | SS304/SS |
| 3 | 좌석 | ptfe | 10 | 핸들 | SS304/SS |
| 4 | 공 | SS316/SS304/SS | 11 | 봄 와셔 | SS304/SS |
| 5 | 줄기 | SS316/SS304/SS | 12 | 줄기 너트 | SS304/SS |
| 6 | 틈 메우는 물건 | ptfe | 13 | 잠금 조각 | SS304/SS |
| 7 | 추력 와셔 | ptfe | 14 | 플라스틱 덮개 | 플라스틱 |
| NPS | DN | D | L | W | H | 라 | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
유체 저항은 최소이며, 저항 계수는 동일한 길이의 파이프 세그먼트의 저항 계수와 동등합니다.
디자인이 간단하고 크기가 작고 경량.
볼 밸브 밀봉 표면은 일반적으로 플라스틱 재료로 만들어져 우수한 밀봉 기능을 제공하며 진공 시스템에 널리 사용됩니다.
스테인리스 스틸 볼 밸브 PN64는 빠른 개구부 및 닫는 메커니즘을 특징으로하며, 완전히 개방 된 곳에서 완전히 닫힌까지 90 ° 회전 만 필요하므로 리모컨에 이상적입니다.
그것은 움직일 수있는 밀봉 링이있는 간단한 구조를 가지고있어 쉽게 분해 및 교체 할 수 있습니다.
완전히 열거 나 닫히면 볼과 밸브 시트의 밀봉 표면이 배지에서 분리되어 흐름 중에 밸브의 밀봉 표면의 침식을 방지합니다.
몇 밀리미터에서 몇 미터 범위의 크기는 높은 진공에서 고압까지의 환경에서 사용하기에 적합합니다.
우리의 볼 밸브는 석유, 화학 물질, 발전, 제지, 제지, 원자력, 항공 우주, 심지어 일상 생활과 같은 산업에서 광범위한 사용을 발견했습니다.
