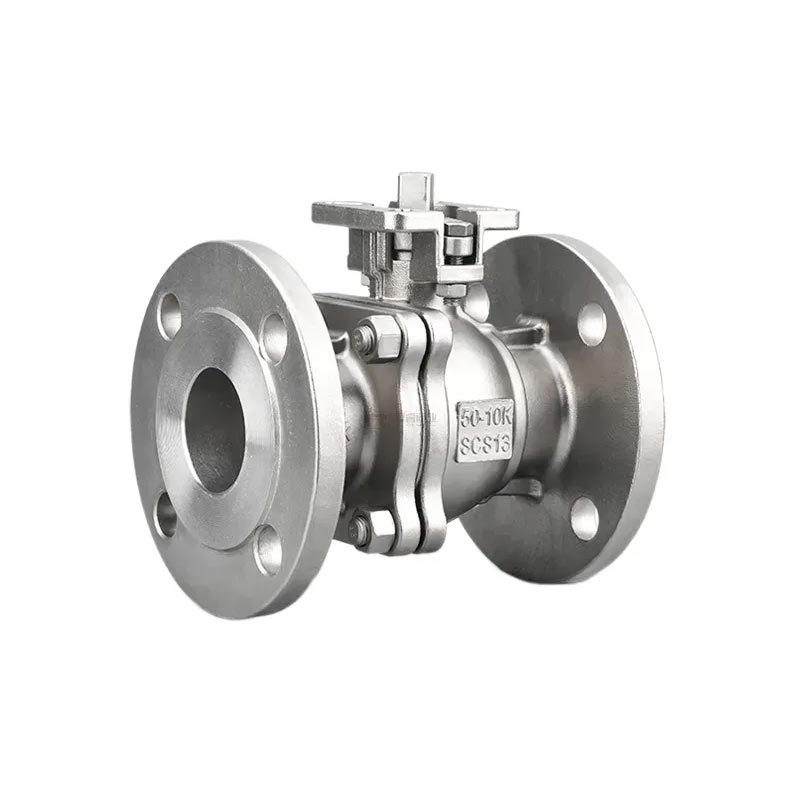

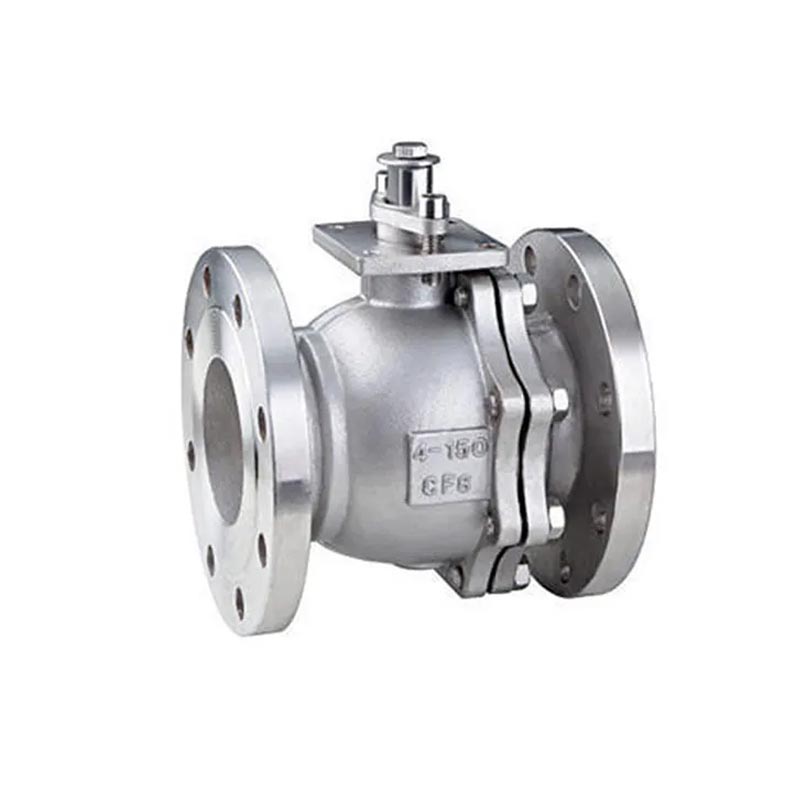

스테인레스 스틸 플랜지 볼 밸브

Joepai 고품질 스테인레스 스틸 플랜지 볼 밸브에는 우수한 밀봉이 있습니다. 안정성과 구조적 강도, 유체의 기본 밸브 식품, 제약 및 화학 산업의 통제

밸브의 설치 및 유지 보수 다음 문제에주의를 기울여야합니다.

1. 밸브 핸들이 회전 할 위치를 남겨 두십시오.
2. 스로틀에 사용될 수 없습니다.
3. 변속기 메커니즘이있는 볼 밸브는 똑바로 설치해야합니다.

제품 기능

압력 범위 : 10K
대면 치수 : JIS 2002-2000
플랜지 엔드 크기 : JIS B2212-1999
디자인 : ANSI 16.34
테스트 : GB/T13927-1992
전체 포트, ISO5211 직접 장착 패드
블로우 아웃 스템 디자인
잠금 장치, 공압 또는 전기 액추에이터를 사용한 레버 작동
재료 표준 : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

구조적 특성

1. 마찰이없는 개방 및 폐쇄

이 기능은 전통적인 밸브의 문제를 완전히 해결합니다. 밀봉 표면 사이의 마찰로 인한 밀봉.

2. 상단 장착 구조

파이프 라인에 설치된 스테인레스 스틸 플랜지 볼 밸브는 온라인으로 직접 검사하고 수리 할 수 ​​있습니다. 장비 다운 타임과 비용 절감을 효과적으로 줄일 수 있습니다.

3. 단일 시트 디자인

밸브 챔버 매체에서 비정상 압력 상승 문제 제거 사용 중에 안전에 영향을 미칩니다.

4. 낮은 토크 설계

특별히 설계된 밸브 스템은 작은 핸드 휠 밸브.

5. 쐐기 모양의 밀봉 구조

밸브는 밸브 스템이 제공하는 기계적 힘에 의존하여 밀봉을 위해 밸브 시트에 공 쐐기를두고 밀봉 밸브의 성능은 파이프 라인 압력의 변화에 ​​영향을받지 않습니다. 차이와 신뢰할 수있는 밀봉 성능은 다양한 곳에서 보장됩니다 작업 조건.

6. 밀봉 표면의 자체 청소 구조

구가 밸브 시트에서 멀어지면 파이프 라인의 유체가 구의 밀봉 표면을 따라 360 ° 각도로 균일하게 통과합니다. 고속으로 밸브 시트의 로컬 수색을 제거 할뿐만 아니라 유체이지만 밀봉에 축적 된 물질을 씻어냅니다. 자체 청소의 목적을 달성하는 표면.

주요 부품 및 재료

주요 차원
