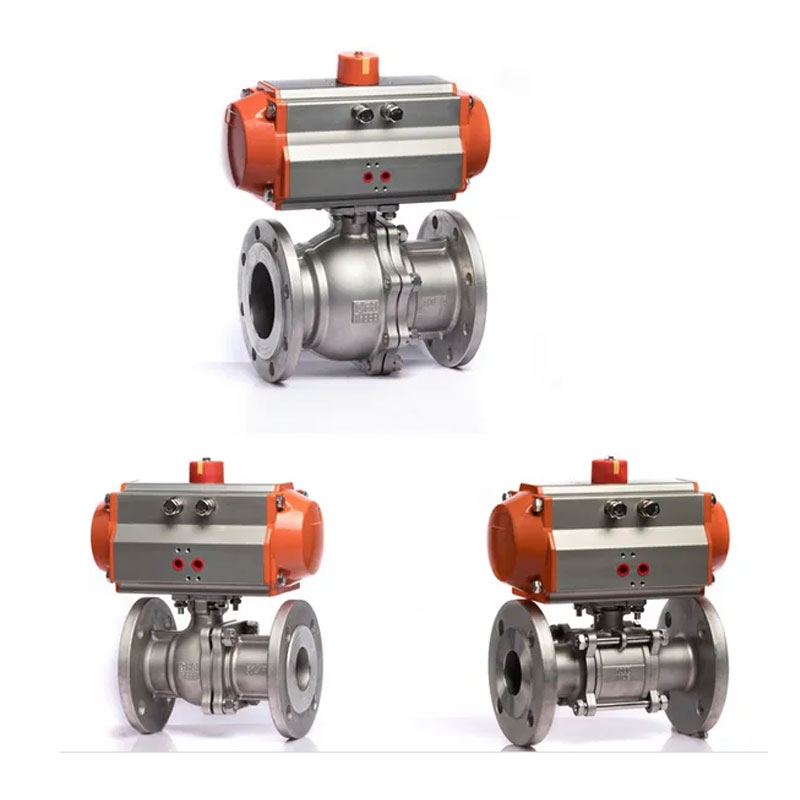

공압식 액추에이터 PN40이 포함된 3PC 플랜지형 볼 밸브

공압식 액츄에이터가 있는 JOEPAI 고품질 3PC 플랜지 볼 밸브 PN40은 산업 응용 분야, 원격 제어가 필요한 응용 분야 및 빠른 응답 시간이 필요한 유체 제어에 일반적으로 사용되는 밸브입니다. JOEPAI는 또한 밸브 공급에 대한 글로벌 고객의 고유한 요구를 충족하기 위해 맞춤형 서비스를 제공하는 데 중점을 둡니다.

문의 보내기

제품 설명

Wenzhou Joepai Valve Co., Ltd.는 디자인, R&D, 제조 및 판매. 공압식 액추에이터가 포함된 3PC 플랜지형 볼 밸브 생산되는 PN40은 국제표준 API에 따라 생산되며, ANSI, JIS, ISO, DIN, GOST, BS 및 국내 표준 JB, GB.

이 회사는 또한 CAD 밸브 설계, UG 3차원 모델링 및 품질 검사 및 테스트 센터. 강력한 생산설비와 완벽한 테스트 방법은 제품 품질을 효과적으로 향상시킬 수 있으며 효과적으로 고객의 이익을 보호합니다.

진심으로 협력하고 창조하는 국내 및 해외 고객을 환영합니다 함께 빛나다!

밸브 구조 및 디자인

3피스 플랜지 볼 밸브 구조로 직접 온라인 연결이 가능합니다. 파이프라인에 설치된 밸브를 효과적으로 검사하고 유지보수합니다. 장치 가동 중지 시간을 줄이고 비용을 절감합니다.

3피스 볼 밸브의 쐐기형 밀봉 구조는 볼 웨지를 눌러 밸브 스템에서 제공되는 기계적 힘 밀봉용 밸브 시트로 밸브의 밀봉 성능을 보장합니다. 파이프라인 압력차의 변화에 영향을 받지 않으며 안정적인 밀봉 다양한 작업 조건에서 성능이 보장됩니다.

이 볼 밸브 시리즈의 단일 시트 설계는 다음과 같은 문제를 제거합니다. 밸브 챔버의 매체 사용에 영향을 미치는 비정상적인 압력 상승.

3피스 미국 표준 볼 밸브는 낮은 토크 설계와 원터치로 쉽게 열고 닫을 수 있도록 구조적으로 설계된 스템 작은 손잡이; 마찰 없는 개폐 기능으로 문제 해결 씰링 사이의 상호 마찰로 인해 씰링에 영향을 미치는 기존 밸브의 표면.

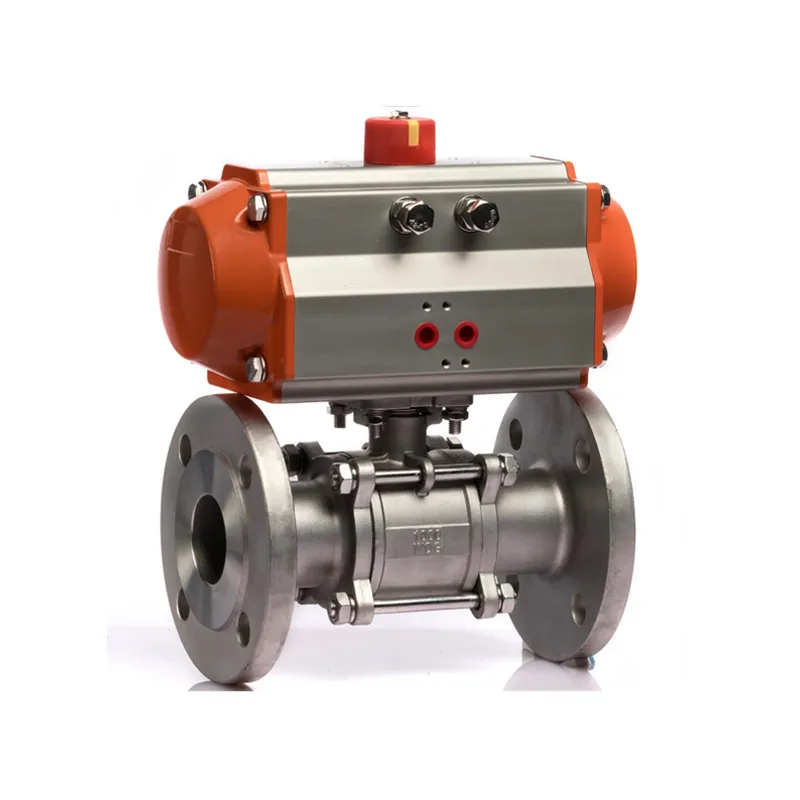

3PC Flanged Ball Valve with Pneumatic Actuator PN40

밸브 특징

압력	PN40
대면 치수	GB/T12221-1989
플랜지 끝단 치수	GB/9113
설계	GB/T12237-1989
시험	GB/T13927-1992
재료 표준	S45C/ASTM A216 GR-WCB/DIN1.00619
	SS316/ASTM A351 GR-CF8M/DIN1.4408
	SS304/ASTM A351 GR-CF8/DIN1.4308

주요 부품 및 재료

1	육각 너트	SS304/SS	9	스러스트 와셔	PTFE
2	볼트	SS304/SS	10	포장	PTFE
3	볼트 와셔	SS304/SS	11	선	SS304/SS
4	몸	WCB/CF8M/CF8	12	핸들	SS304/SS
5	캡	WCB/CF8M/CF8	13	스프링 와셔	SS304/SS
6	좌석	PTFE	14	스템 너트	SS304/SS
7	공	SS316/SS304/SS	15	플라스틱 커버	플라스틱
8	줄기	SS316/SS304/SS

주요 치수

NPS	DN	d	D	D1	D2	T	f	L	W	H	Zd
1/2"	15	15	45	65	95	16	2	130	125	75	4-14
3/4"	20	20	58	75	105	16	2	150	125	85	4-14
1"	25	25	68	85	115	16	2	160	125	95	4-14
11/4"	32	32	78	100	140	18	2	180	135	100	4-18
11/2"	40	38	88	110	145	18	3	193.5	165	100	4-18
2"	50	50	102	125	160	18	3	225	170	135	4-18
21/2"	65	65	122	145	185	20	3	290	170	135	4-18
3"	80	76	138	160	200	20	3	310	240	135	8-18
4"	100	100	158	180	220	20	3	350	245	140	8-18
