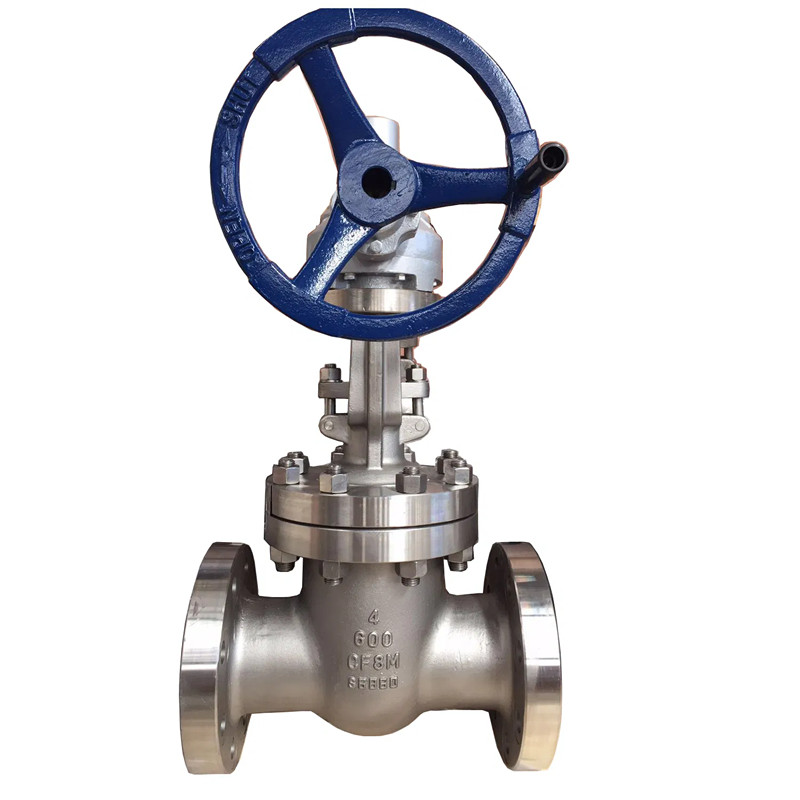

API600 스테인레스 스틸 고압 상승 줄기 게이트 밸브

JOEPAI 맞춤형 API600 스테인레스 스틸 고압 상승 줄기 게이트 밸브 밸브 스템과 직선으로 움직이는 것을 라이징 스템 게이트라고 합니다. 밸브(상승 스템 게이트 밸브라고도 함). 일반적으로 회전 운동을 운동으로 변환하는 리프팅 로드의 사다리꼴 나사산 밸브 상단의 매트릭스와 제어 장치를 통한 선형 운동 밸브 본체의 슬롯, 즉 작동 토크를 작동 토크로 변환합니다. 긴장. 일부 밸브에는 도어 패널에 밸브 스템 매트릭스가 설치되어 있습니다. 핸드 휠이 회전하여 밸브 스템을 회전시켜 들어 올립니다. 도어 패널. 이 밸브 모드를 로터리 밸브 또는 숨겨진 밸브라고 합니다.

제품특징

1. 이중 씰링 쌍, 안정적인 씰링, 부드러운 채널 및 저유량 저항 계수.
2. 게이트와 밸브 시트의 밀봉 표면은 경질 합금으로 만들어집니다. 내마모성, 고온 저항성 용접, 부식 방지, 긁힘 방지 및 긴 수명을 가지고 있습니다.
3. 중대형 직경의 밸브 스템 스러스트 롤링 베어링은 다음과 같습니다. 개폐가 유연하고 쉽게 열 수 있도록 설치되었습니다. 닫습니다.
4. 밸브 스템은 담금질 및 표면 질화 처리를 거쳤습니다. 내식성, 바이트 저항성, 마모성이 우수함 저항.
5. 개폐시 상대적으로 노동력이 절약되며 전환이 가능합니다. 속도가 상대적으로 느리기 때문에 워터해머 현상이 덜 발생합니다. 현상.
6. 높이가 크면 설치 공간도 커집니다.
7. 실제 작업에 따라 밸브 재질을 합리적으로 선택할 수 있습니다. 조건이나 사용자 요구 사항에 따라 다양한 압력에 적합할 수 있으며, 온도 및 중간 근무 조건.

게이트 밸브 표준

1. 설계 표준 : API 600, ASME B16.34

2. 대면 : ASME B16.10

3.플랜지 ​​치수: ASME B16.5

4.검사 및 테스트:API 598

주요 부품 소재

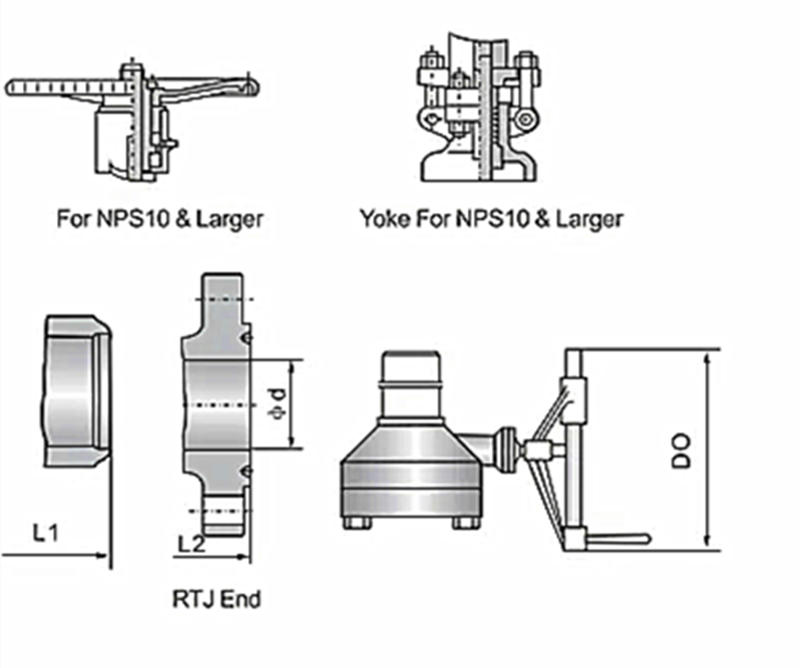

주요 치수
