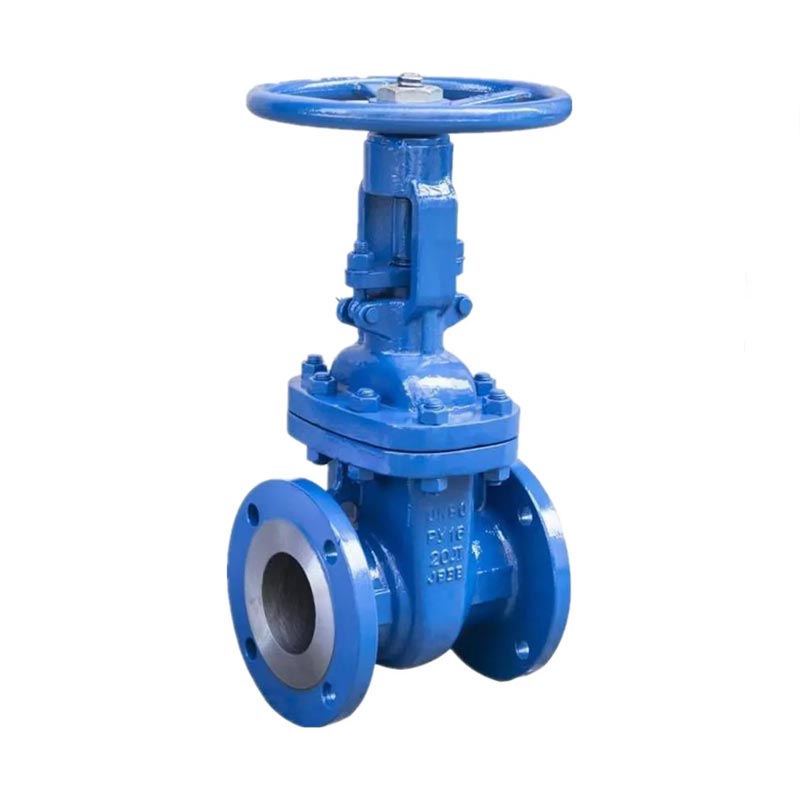

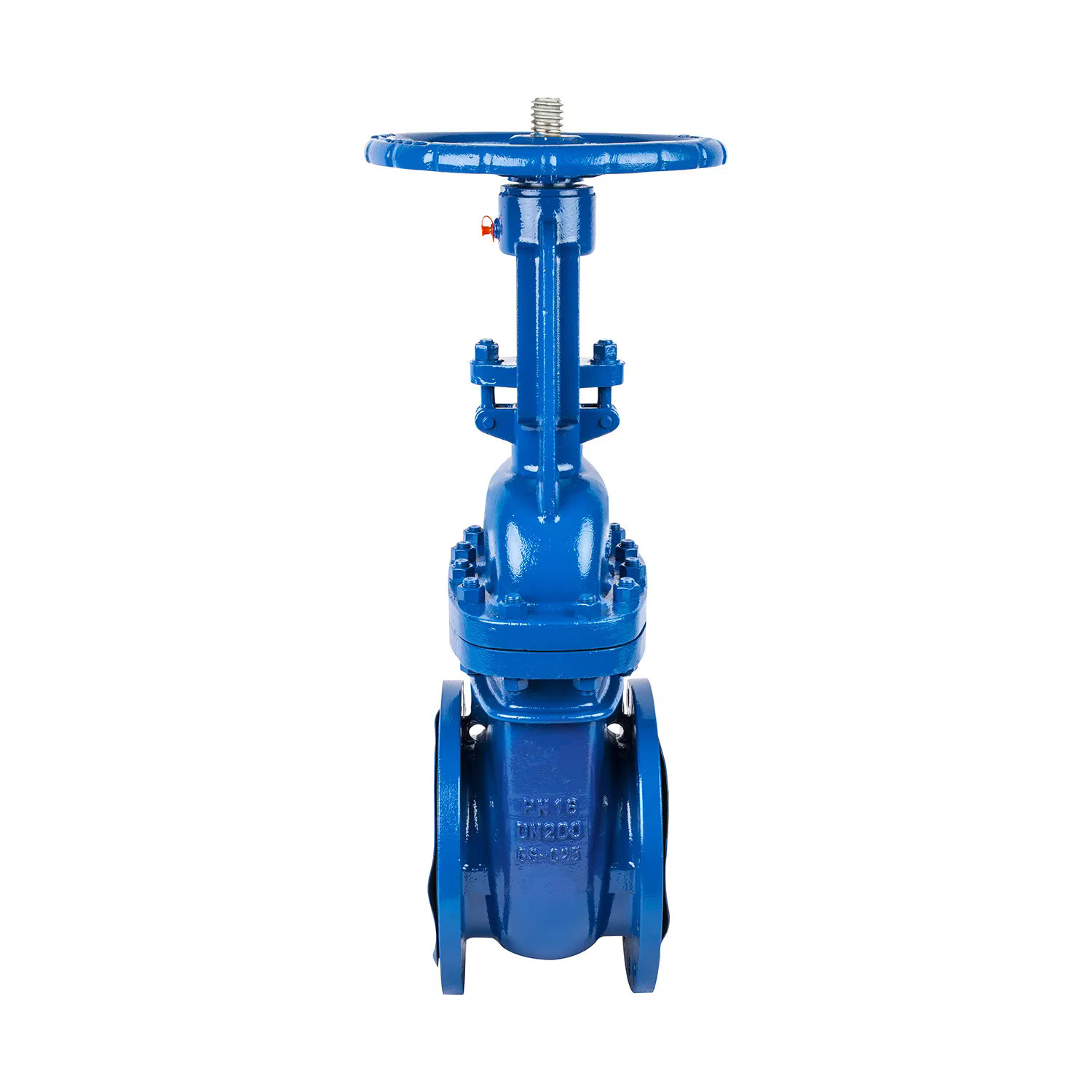

Joepai 내구성 GS-C25 WCB 스틸 DIN 플랜지 게이트 밸브 PN16은 주조 탄소강으로 만들어졌으며, 캐스팅은 용융 금속을 사전 디자인 된 금형에 붓고 원하는 형태를 형성 할 수있는 제조 공정입니다. 다시 말해, 그것은 액체 재료로 몰드 캐비티를 채워 금속을 형성하는 방법이며, 이는 특정 기계적 특성, 형상 및 치수로 완성 된 부분으로 냉각하고 경화시킵니다.
캐스팅은 높은 차원 정확도로 복잡하고 복잡한 구성 요소를 생성하여 대량 생산에 적합합니다. 많은 경우에 광범위한 가공이 필요하지 않으며 내부 공동 또는 중공 부분이있는 부품을 생성 할 수 있습니다. 캐스트 부품은 마구간에 비해 기계적 강도가 낮을 수 있지만, 캐스팅 기술의 발전 (예 : 투자 캐스팅, 다이 캐스팅 및 모래 주조)은 성능을 크게 향상시켜 자동차, 항공 우주 및 기계 제조와 같은 산업에서 널리 사용되었습니다.
GS-C25/ASTM A216 WCB 재료, 높은 주조 품질, 우수한 압축
힘
유럽 시장 파이프 라인과 호환되는 DIN 플랜지 표준 디자인
시스템
게이트 가이드 레일 구조의 정밀 가공, 부드러운 개구부 및
마감, 정확한 위치
밀봉 적응성을 향상시키기위한 선택적 탄성 웨지 게이트
플랜지 엔드 연결, 쉬운 설치, 유지 보수 비용이 낮습니다
양호한 온도 및 압력 저항, 안정적이고 안정적인 작동
| 목 | 사양 |
| 공칭 직경 | DN50 - DN600 (더 큰 크기 사용자 정의 가능) |
| 압력 등급 | PN16 (선택적 PN10 / PN25) |
| 플랜지 표준 | 당신의 EN 1092-1 |
| 신체 재료 | GS-C25 / WCB |
| 줄기 재료 | SS410 / 20CR13 / 선택적 스테인리스 스틸 |
| 시트 밀봉 | 13CR / 스테인레스 스틸 / 스텔리트 (하드 페이스, 선택 사항) |
| 해당 미디어 | 물, 증기, 기름, 공기, 천연 가스 등 |
| 작동 온도 | -20 ℃ ~ +425 ℃ (밀봉 재료에 따라 다름) |
| 작동 유형 | 핸드 휠 / 기어 박스 / 전기 / 공압 |
| 테스트 표준 | 12266-1 / API 598 / GB / T 13927 |
| 아니요. | 부품 이름 | 재료 | |
| 01 | 몸 | ASTM A216WCB | GS-C25, CF8, CF8M |
| 02 | 시트 링 | ASTM A216+13CR | |
| 03 | 쐐기 | ASTM A216+13CR | |
| 04 | 줄기 | ASTM A276 420 | 13CR.F304, F316 |
| 05 | 틈 메우는 물건 | 304+흑연 | GS-C25, CF8, CF8M |
| 06 | 보닛 | ASTM A216WCB | |
| 07 | 마개 | ASTM A193 B7 | ASTM A193-B8 |
| 08 | 너트 | ASTM A194 2H | ASTM A194-8 |
| 09 | 뒷좌석 | ASTM A216+13CR | |
| 10 | 마개 | ASTM A193 B7 | |
| 11 | 너트 | ASTM A194 2H | |
| 12 | 멍에 | ASTM A216WCB | |
| 13 | 포장 | 석묵 | |
| 14 | 핀 | ASTM A276 410 | C.S SS304 SS316 |
| 15 | 땀샘 볼트 | ASTM A193 B7 | |
| 16 | 글 랜드 너트 | ASTM A194 2H | |
| 17 | 부싱 | ASTM A276 410 | |
| 18 | 선 | ASTM A216WCB | |
| 19 | 베어링 | ASTM A29 | A105, F304, F316 |
| 20 | 줄기 너트 | zcual10fe3 청동 | 청동, SS304, SS316 |
| 21 | 매끄럽게 하는 것 | Cu | 놋쇠 |
| 22 | 옹호 너트 | C.S | |
| 23 | 핸드 휠 | ASTM A47 | A105, F304, F316 |
| 24 | H.W. 잠금 너트 | C.S | 25#, SS304, SS316 |
| 압력 (MPA) : PN 1.6 MPa | |||
| 크기 (DN) | 얼굴을 마주 보는 길이 | 높이 (오픈) | 체중 (kg) |
| 50 | 150 | 305 | 15 |
| 65 | 170 | 354 | 17 |
| 80 | 180 | 402 | 23 |
| 100 | 190 | 437 | 43 |
| 125 | 200 | 496 | 51 |
| 150 | 210 | 541 | 68 |
| 200 | 230 | 699 | 105 |
| 250 | 250 | 815 | 176 |
| 300 | 270 | 914 | 285 |
| 350 | 290 | 1189 | 356 |
| 400 | 310 | 1350 | 568 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
| 압력 (MPA) : PN 2.5 MPa | |||
| 크기 (DN) | 얼굴을 마주 보는 길이 | 높이 (오픈) | 체중 (kg) |
| 50 | 150 | 325 | 20 |
| 65 | 170 | 363 | 30 |
| 80 | 180 | 415 | 39 |
| 100 | 190 | 453 | 58 |
| 125 | 200 | 505 | 80 |
| 150 | 210 | 556 | 101 |
| 200 | 230 | 744 | 190 |
| 250 | 250 | 865 | 290 |
| 300 | 270 | 948 | 405 |
| 350 | 290 | 1269 | 510 |
| 400 | 310 | 1450 | 650 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
