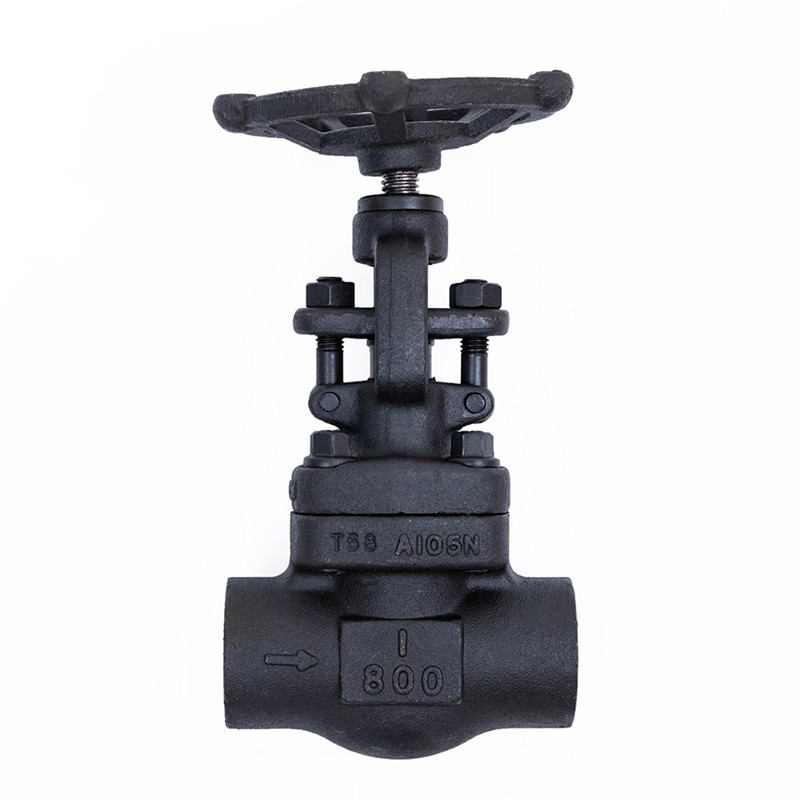

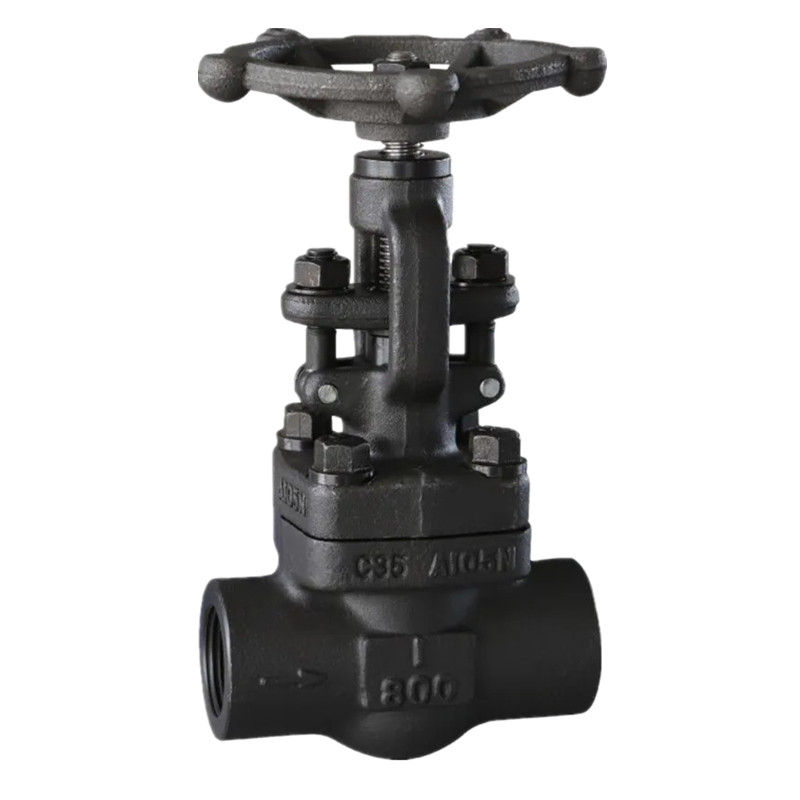

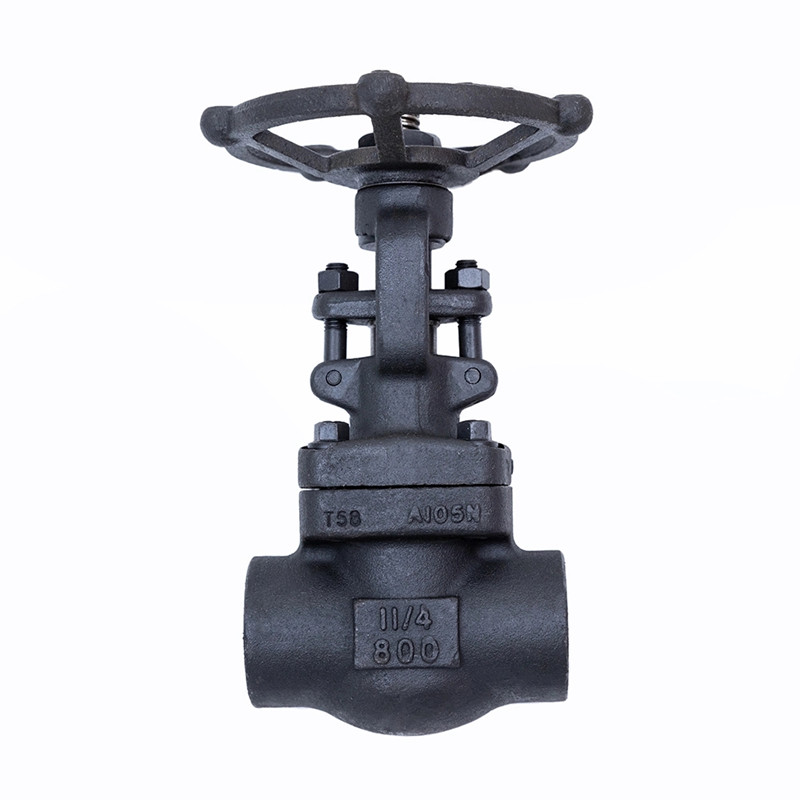

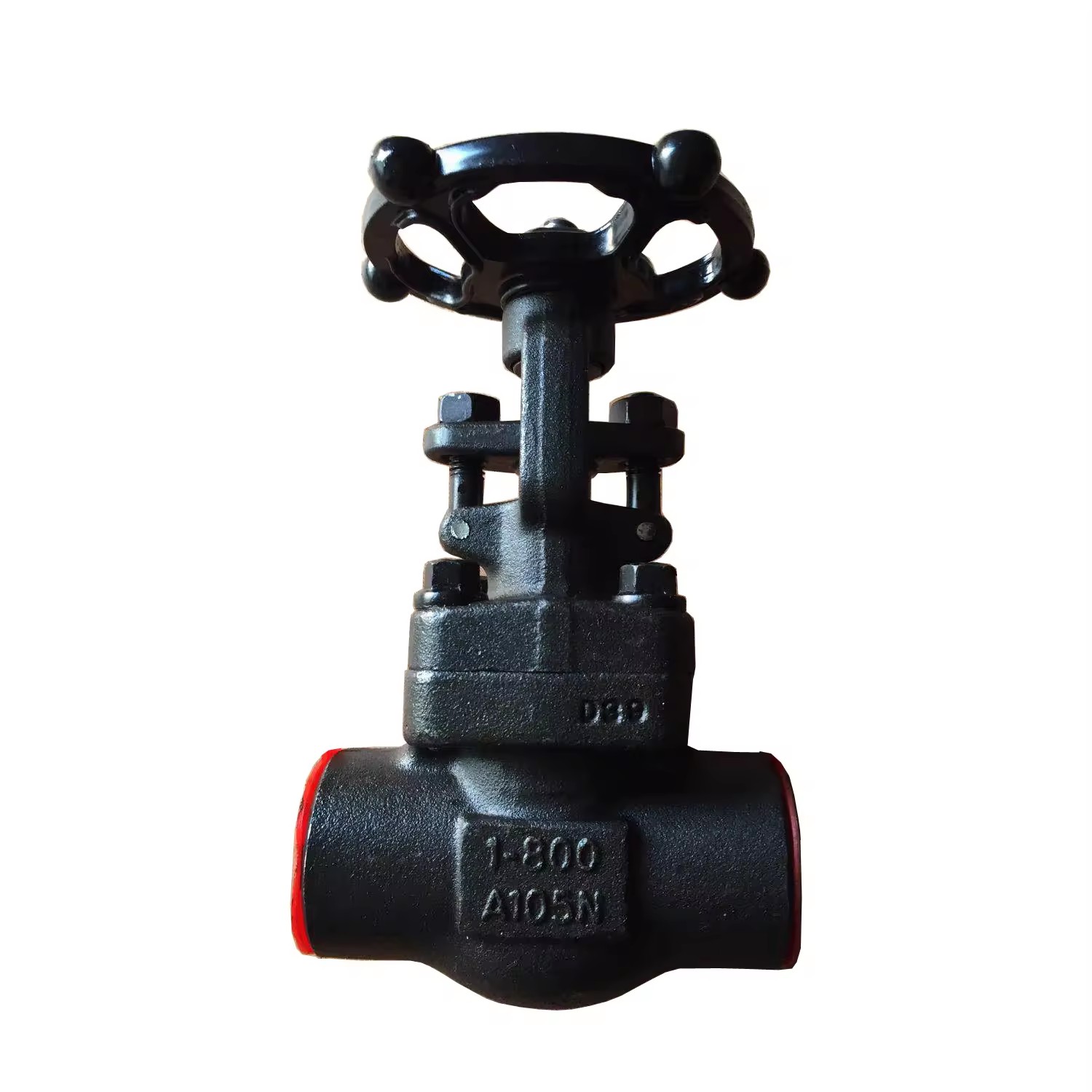

단조 게이트 밸브 800LBS

JOEPAI는 고품질 단조 게이트 밸브 800LBS를 개발 및 생산했습니다. 압력 요구 사항에 따라 밸브 본체의 중간은 볼트 연결, 중간 용접 및 압력 자체 조임의 세 가지 구조 중에서 선택할 수 있습니다. 중간 플랜지는 탄소강, 스테인레스 스틸, 유연한 흑연, 금속 링 개스킷 및 기타 재료로 만든 밀봉 개스킷을 채택합니다. 핸드 휠 변속기, 전기 변속기, 기어 변속기 및 스프로킷 변속기 채택; 밸브는 밀봉을 돕기 위해 상부 밀봉 구조를 가지고 있습니다. 밸브 시트는 단조 밸브 시트, 스테인레스 스틸 밸브 시트 및 용접 합금 밀봉 표면과 같은 구조적 특성을 채택합니다. 단조 강철 게이트 밸브는 일반적으로 사용되는 차단 밸브 중 하나이며 주로 파이프라인의 매체를 연결하거나 차단하는 데 사용됩니다. 게이트 밸브는 광범위한 압력, 온도 및 직경, 특히 중직경 및 대직경 파이프라인에 적합합니다.

기술적인 매개변수

1. 공칭 직경: NPS1/2 "~2"(DN15~DN50)
2. 공칭 압력 : 클래스 800LBS
3. 설계 및 제조: ASME/ANSI B16.34; API602;
4. 검사 및 테스트: API 598 또는 GB/T 13927

5. 연결 종료

1) SW 치수: ASME/ANSI B16.11; JB/T1761

2) BW 치수: ASME B16.25

3) 나사형 치수: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. 구조적 특징: B.B. 또는 W.B; OS&Y

7. 씰링 액세서리 재료: "주문 가이드"에 따름

8. 본체 재질: A105; LF2; F11; F22; F304; F316; F304L; F316L

제품특징

Joepai가 개발하고 생산한 단조 게이트 밸브 800LBS는 유지 관리가 쉽고 구조가 간단하며 분해 및 교체가 편리합니다. 단조 게이트 밸브의 제품 구조는 간단하고 크기가 작으며 무게가 가볍습니다. 단조 강철 게이트 밸브는 유체 저항이 낮고 저항 계수는 동일한 길이의 파이프와 동일합니다. 견고하고 신뢰할 수 있는 현재 전기 단조 강철 게이트 밸브는 우수한 밀봉 성능을 가지며 진공 시스템에 널리 사용됩니다.

단조 게이트 밸브 800LBS는 흐름 저항이 낮습니다. 밸브 본체의 내부 매체 채널은 직선형이며 매체는 흐름 저항이 낮은 직선으로 흐릅니다. 열고 닫는 것이 더 수월해졌습니다. 글로브 밸브와 비교하여 게이트 이동 방향은 열려 있거나 닫혀 있는지 여부에 관계없이 매체 흐름 방향에 수직입니다. 높이가 높아 열고 닫는 시간이 길다. 게이트의 개폐 스트로크는 상대적으로 크며 하강은 나사를 통해 수행됩니다. 워터해머 현상은 발생하기 쉽지 않습니다. 매체는 양면 어느 방향으로든 흐를 수 있어 설치가 쉽습니다. 게이트 밸브 채널의 양면은 대칭입니다.

주요 치수
