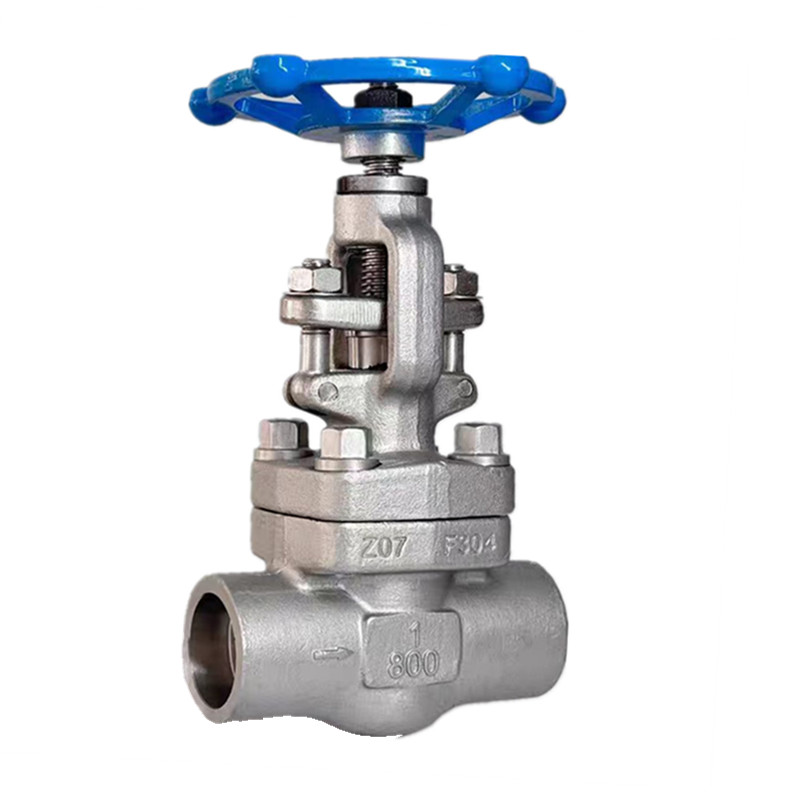

스테인레스 스틸 고압 단조 게이트 밸브

중국 Joepai 공장에서 제조된 스테인레스 스틸 고압 단조 게이트 밸브는 컴팩트한 구조, 합리적인 디자인, 우수한 밸브 강성, 부드러운 채널, 낮은 저항 계수를 갖추고 있습니다. 밀봉 표면은 스테인레스 스틸과 경질 합금으로 만들어져 수명이 깁니다. 유연한 흑연 패킹, 안정적인 밀봉, 쉽고 유연한 작동을 사용합니다. 작업 압력 10.0MPa~25.0MPa에 적용되며 작동 온도가 -46 ℃ ~ 425 ℃인 석유, 화학, 유압 및 화력 발전소의 다양한 시스템 파이프라인에서 적용 가능한 매체에는 질산, 아세트산, 물, 오일, 가스 및 특정 부식성 액체가 포함됩니다.

제품특징

① 신뢰성 있는 씰링, 우수한 성능, 아름다운 외관으로 선진 국내 및 국제 표준의 요구 사항을 충족합니다.
② 씰링 쌍은 고급스럽고 합리적이며 게이트와 밸브 시트의 씰링 표면은 경도가 다른 경질 합금 용접으로 만들어집니다. 씰링 부품은 신뢰성이 높고 경도가 높으며 내마모성, 내열성, 내식성, 내마찰성 및 긴 수명을 가지고 있습니다.
③ 밸브 스템은 압축 및 표면 구동 처리를 거쳐 내식성, 내마모성, 내마모성이 우수합니다.
④ 다양한 파이프 플랜지 표준과 플랜지 밀봉 표면 모양을 사용하여 다양한 기술 및 사용자 요구 사항을 충족할 수 있습니다.

기술적인 매개변수

제품 모델: Z61H
크기 범위:1/2"(DN15) ~ 2"(DN 50)
공칭 압력: 나사식/소켓 끝/맞대기 용접 끝의 경우 800#/1500#
적용 가능한 매체: 물, 기름, 가스 및 특정 부식성 액체

설계 표준:BS 5352/API 602 /ASME B 16.34

검사 및 테스트 표준:BS EN ISO 12266 - 1(BS 6755-l)/API 598/ISO 5208

ANSI B 1.20.1에 따른 나사식 나사식 끝

ANSI B 16.11에 따른 소켓 용접 끝

일어나는 줄기

작동: 핸드휠

주요부품재료

주요 치수
