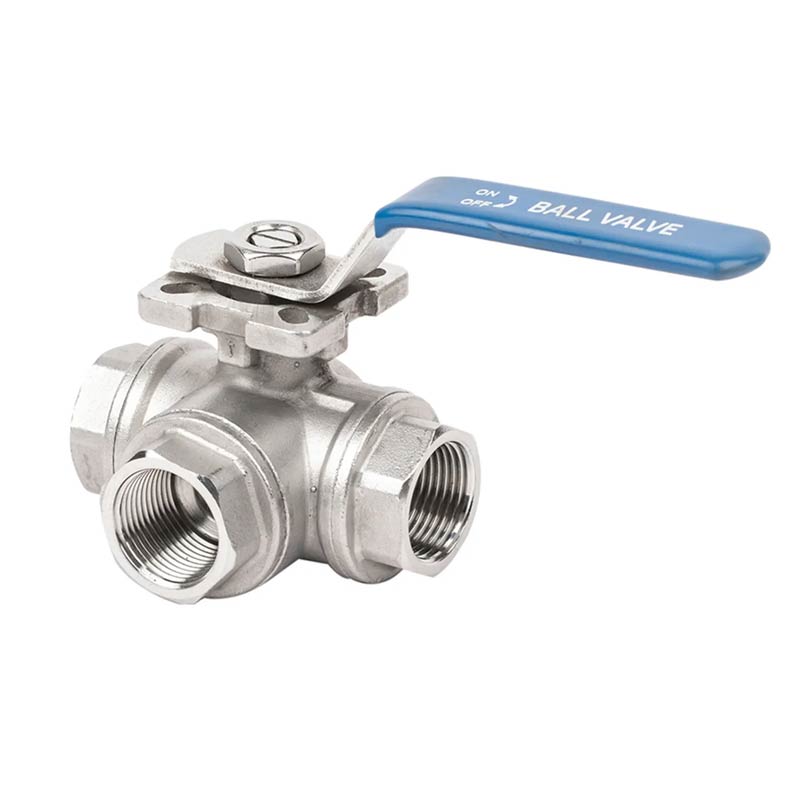

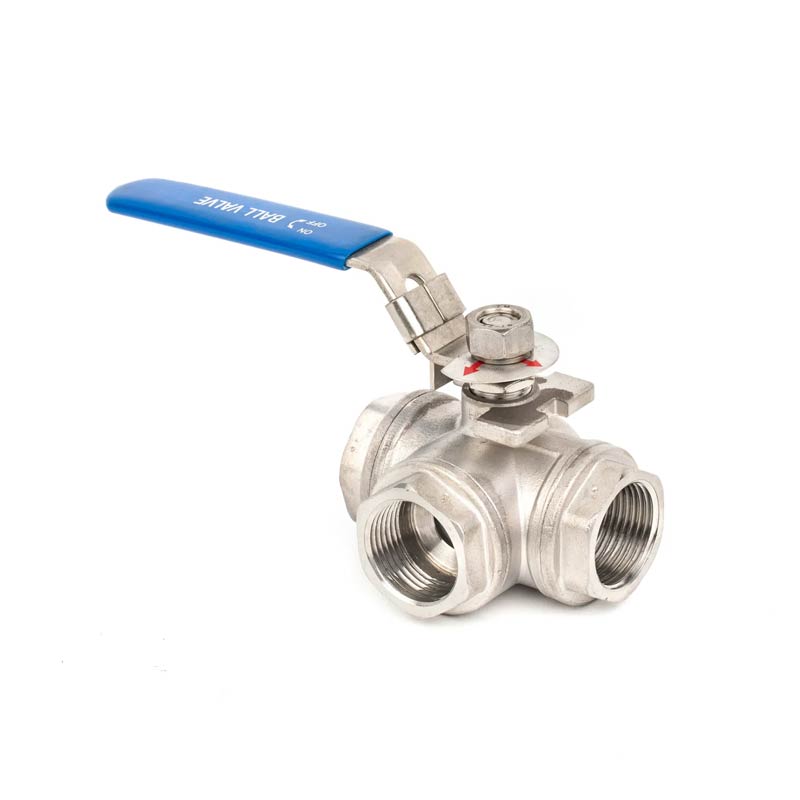

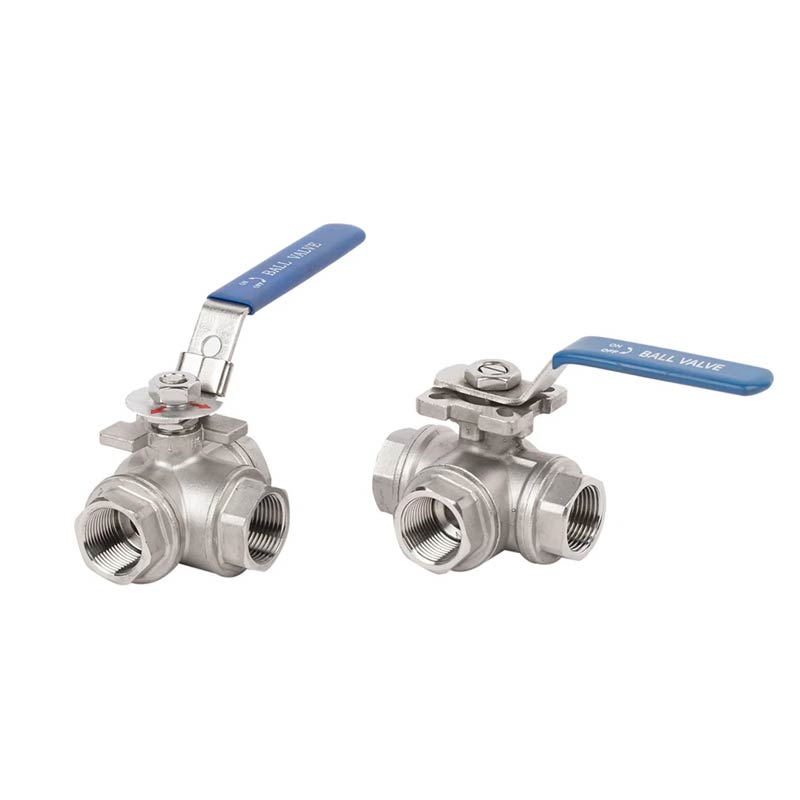

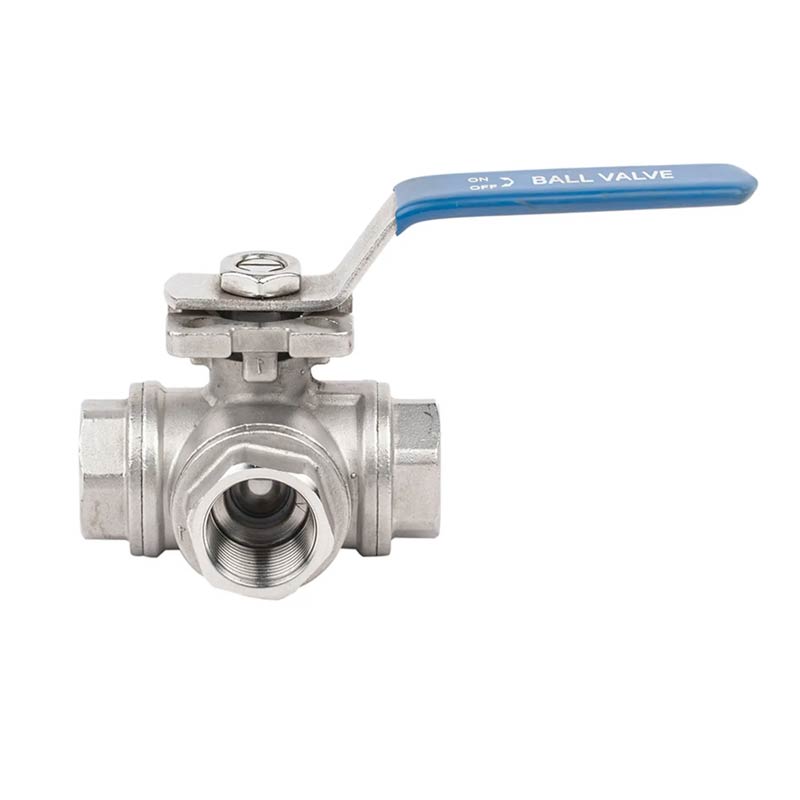

수동 스테인레스 스틸 스레드 3방향 볼 밸브 중국 공장에서 제작 JOEPAI라고 불리는 이 제품은 T자형과 L자형으로 구분됩니다. T자형 캔 세 개의 직교 파이프를 연결하고 세 번째 채널을 차단하는 역할을 합니다. 전환과 병합에서. 3방향 볼 밸브 유형은 2개만 연결할 수 있습니다. 서로 직교하는 파이프로 인해 수직을 유지할 수 없습니다. 동시에 세 번째 파이프를 상호 연결합니다. 그것은 단지 유통 역할.
수동 스테인레스 스틸 스레드 3방향 볼의 작동 원리 밸브는 밸브 코어를 회전시켜 밸브가 방해받지 않거나 막히도록 하는 것입니다. 볼 밸브 스위치는 가볍고, 크기가 작으며, 대형으로도 제작이 가능합니다. 직경이 크고 씰링이 안정적이며 구조가 간단하고 유지 관리가 용이하며 밀봉면과 구면은 닫힌 상태인 경우가 많습니다. 미디어에 의해 쉽게 침식되지 않습니다. 그들은 다양한 산업 분야에서 널리 사용됩니다. 양방향 볼 밸브는 주로 파이프라인에서 차단, 분배 및 미디어의 흐름 방향을 변경합니다.
1. 3방향 볼 밸브는 사용자 친화적인 나사 연결 방식을 갖추고 있어 설치와 유지 관리가 쉽고 누출 없는 성능이 보장됩니다.
2. 3방향 볼 밸브는 T자형과 L자형으로 구분됩니다.
긴 수명, 높은 유량, 낮은 저항
3. 정밀 가공된 볼과 시트는 부드러운 핸들 회전과 안정적인 밀봉을 보장하여 유체 누출을 최소화합니다.
4. 화학 처리, 석유, 수처리 및 기타 산업용 유체 시스템에 적합합니다.
5. OEM/ODM 요청 및 맞춤형 구성을 지원하여 경쟁력 있는 가격으로 고성능을 제공합니다.
투자 주조 기관
작동 압력 1000 PSI 또는 W.O.G.
조절 가능한 스템 패킹
순수 테프론 씰 및 시트
온도 범위: -60 ~ 450°F
분출 방지 스템, 고객 요청에 따른 솔리드 볼
잠금 장치 핸들(옵션)
| 1 | 몸 | CF8/CF8M | 8 | 줄기 | SS304/SS316/SS |
| 2 | 캡 | CF8/CF8M | 9 | 스러스트 와셔 | PTFE |
| 3 | 캡 | CF8/CF8M | 10 | 포장 | PTFE |
| 4 | 공 | SS304/SS316/SS | 11 | 선 | SS304/SS |
| 5 | 좌석 | PTFE | 12 | 스템 너트 | SS304/SS |
| 6 | 개스킷-A | PTFE | 13 | 블록 전용 후퇴 | SS304/SS |
| 7 | 개스킷-B | PTFE |
| NPS | D | L | h1 | h2 | E | 라 | Rb | RC | 로드 | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| 제품명 | 3방향 스테인레스 스틸 스레드 볼 밸브 |
| 1. 재료 | 스테인레스 스틸 304/316/304L/316L(CF8/CF8M/CF3/CF3M) |
| 2. 크기 | 1/4''~4'' (DN6~DN100) |
| 3.증명서 | ISO9001 및 CE&KC |
| 4. 항구 | 축소/전체 포트 |
| 5. 작업 압력 | 1000PSI(PN63/6.3Mpa) |
| 6. 연결 종료 | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. 근무온도 | -20~300℃ |
| 8. 적합한 매체 | 물, 천연가스, 기름 및 일부 부식성 액체 |
| 9. 인감 | PTFE, RPTFE, PPL |
| 10. 잠금 | 옵션 |
| 11. 검사 및 테스트 | API598에 따르면 |
| 선적 | |
| 배달 시간 | 20~30일 |
| 패키지 | 표준 수출 합판 케이스 |
| 선적항 | 중국 닝보/상하이 |
| 배송 조건 | Exw, FOB, CFR, CIF 등 |
| 지불 조건 | T/T, 서부 동맹, 등. |
| 30% 선불, 70% 잔액은 배송 전 또는 사본에 대해 지불됩니다. BL의 | |
| 보증 | 공장을 떠난 후 18개월 |
| 이점 | OEM이 적용 가능합니다. |
| 기타 | 우리는 또한 플랜지 볼 밸브, 게이트 밸브, 글로브 밸브, 체크 밸브, 소화전 밸브, 부스터 밸브, 완전 용접 볼밸브 & Y스트레이너 등 |
