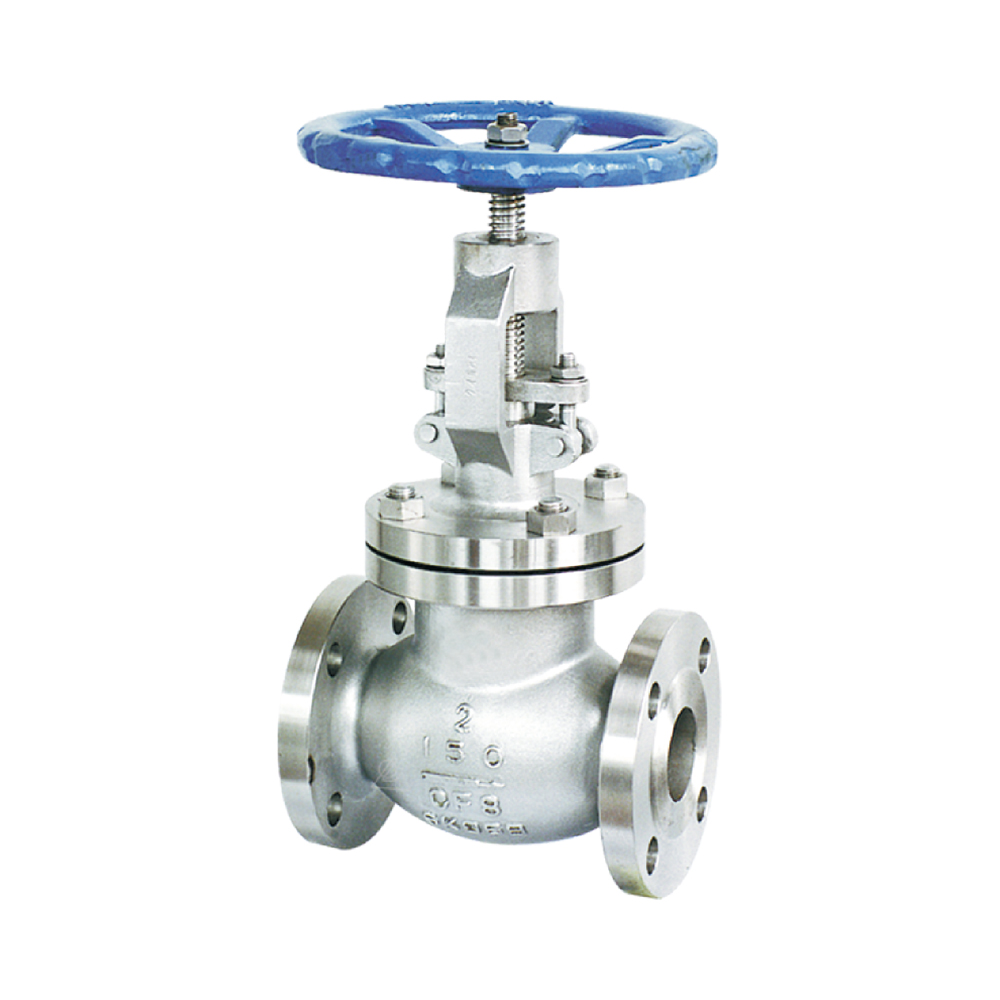

스테인레스 스틸 Ansi 플랜지 핸드 휠이있는 글로브 밸브

핸드 휠이 장착 된 Joepai 고품질 스테인레스 스틸 Ansi 플랜지 글로브 밸브에는 상승성 스템 디자인, 볼트 밸브 커버 및 플랜지 엔드가 있습니다. 고품질 ASTM A216 WCB 탄소강으로 만들어졌으며 여전히 고압 및 고온 조건 하에서 장기 내구성, 장기 내구성이 우수합니다.

문의 보내기

제품 설명

Joepai 고품질 스테인리스 스틸 Ansi 플랜지 플랜지 밸브 밸브는 가장 중요한 컷오프 밸브 중 하나 인 핸드 휠이 항공 우주 산업에서 중요한 역할을합니다. 항공 우주 장비의 중요한 구성 요소로서 글로브 밸브는 중간 운송, 차단 및 규제와 같은 기능을 달성합니다. 그들의 밀봉 성능은 항공 우주 장비의 안전하고 안정적인 운영에 직접적인 영향을 미칩니다. 전형적인 글로브 밸브의 밀봉 특성의 영향 요인과 법칙을 연구하면 밸브 밀봉 쌍의 구조 설계에 중요합니다. 따라서 밸브의 밀봉 성능 및 신뢰성을 향상시킵니다.

A351 CF8 핸드 휠 기능을 갖춘 플랜지 글로브 밸브 ：

(1) 글로브 밸브는 게이트 밸브보다 간단한 구조를 가지며 제조 및 유지 관리가 더 쉽습니다.

(2) 밀봉 성능이 우수한 밀봉 표면은 쉽게 마모되거나 긁히지 않습니다. 개구부 및 닫는 동안 밸브 디스크와 밸브 본체 밀봉 표면 사이에는 상대 슬라이딩이 없으므로 마모와 긁힘이 심각하지 않으며 밀봉 성능이 좋으며 서비스 수명이 길다.

(3) 개구부 및 닫을 때 밸브 디스크 스트로크는 작기 때문에 글로브 밸브의 높이는 게이트 밸브의 높이보다 작지만 구조적 길이는 게이트 밸브의 높이보다 길다.

(4) 개구부 및 마감 토크가 크고, 개구부 및 마감 과정은 힘들고 개방 및 마감 시간은 비교적 길다.

(5) 밸브 본체 내부의 구불 구불 한 중간 채널로 인해 유체 저항이 높아서 유체 저항성이 높고 전력 소비가 높아집니다.

(6) 중간 흐름 방향의 공칭 압력 PN이 ≤ 16MPa 일 때, 일반적으로 하류로 흐르고, 배지는 밸브 디스크 아래에서 위쪽으로 흐릅니다. 공칭 압력 PN이 20MPa 이상인 경우, 역 유량이 일반적으로 사용되고, 배지는 밸브 디스크에서 아래쪽으로 흐르면 밀봉 에너지를 증가시킵니다. 사용중인 경우 차단 밸브의 매체는 한 방향으로 만 흐를 수 있으며 흐름 방향을 변경할 수 없습니다.

(7) 밸브 디스크는 종종 완전히 열릴 때 침식됩니다.

글로브 밸브의 줄기 축은 밸브 시트의 밀봉 표면에 수직입니다. 밸브 스템은 상대적으로 짧은 개구부 또는 닫는 스트로크와 매우 신뢰할 수있는 절단 동작을 가지므로 절단, 조절 및 조절을위한 매체로 사용하기에 적합합니다.

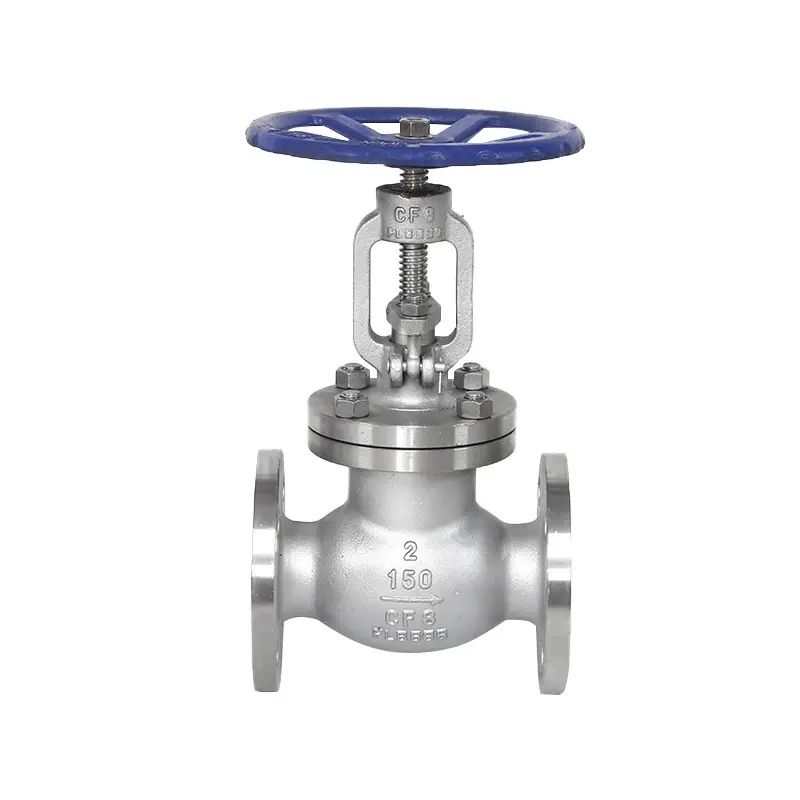

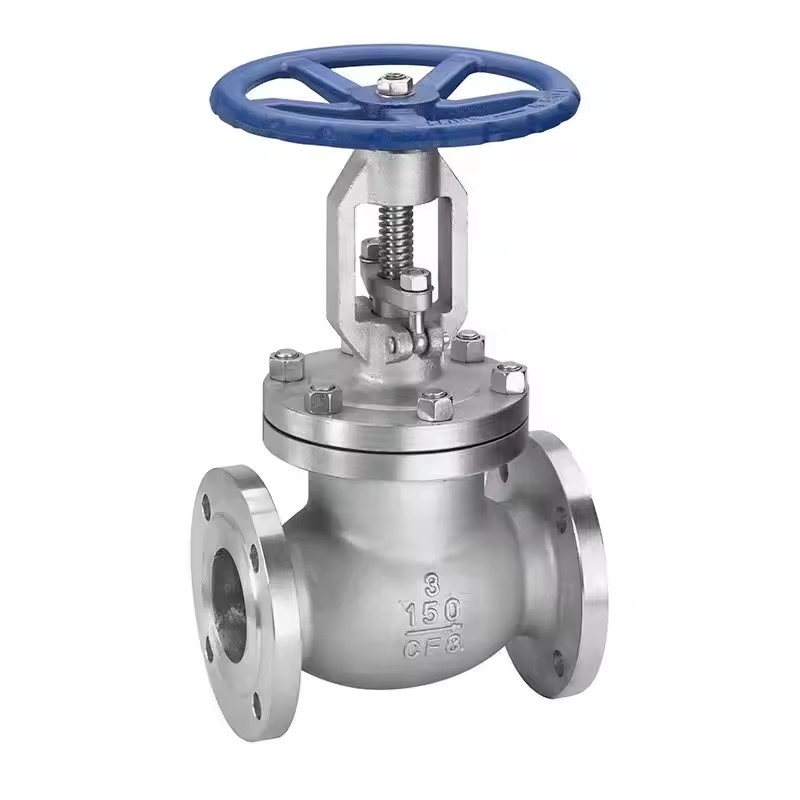

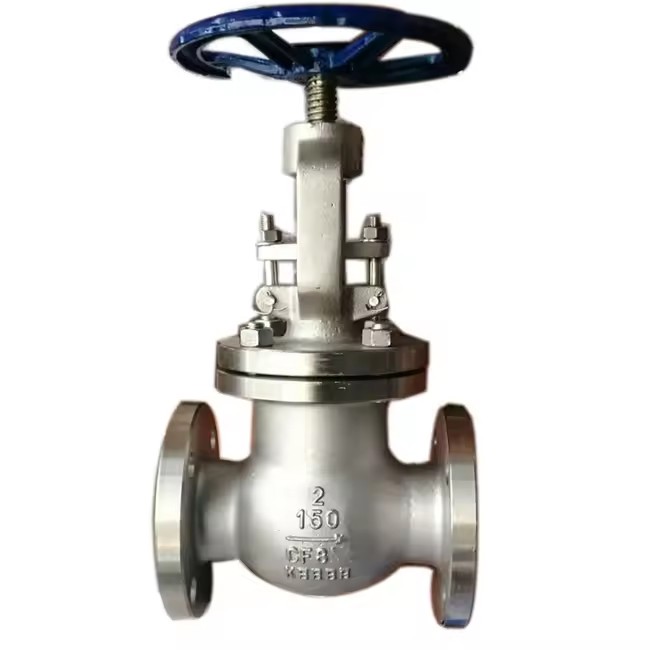

A216 Flanged globe valve with Handwheel

테스트 압력 (MPA)

압력	150lb	300lb	600lb	900lb	1500lb	2500lb
강도 테스트	3.0	7.5	15.4	23.0	37.5	63.0	MPA
밀봉 테스트	2.2	5.5	11.2	16.9	27.5	46.2
항공 테스트	0.6	0.6	0.6	0.6	0.6	0.6

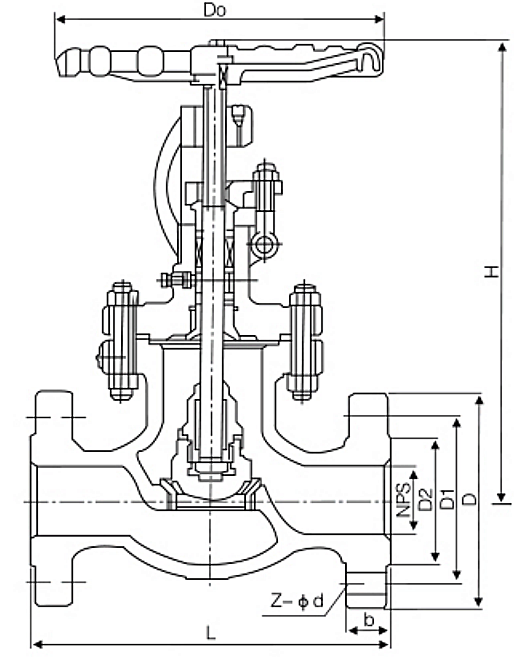

150lb 치수 :

DN		150lb 플랜지 (RF) (MM)								무게
mm	~에	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

300lb 치수

DN		300lb 플랜지 (RF) (MM)								무게
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
