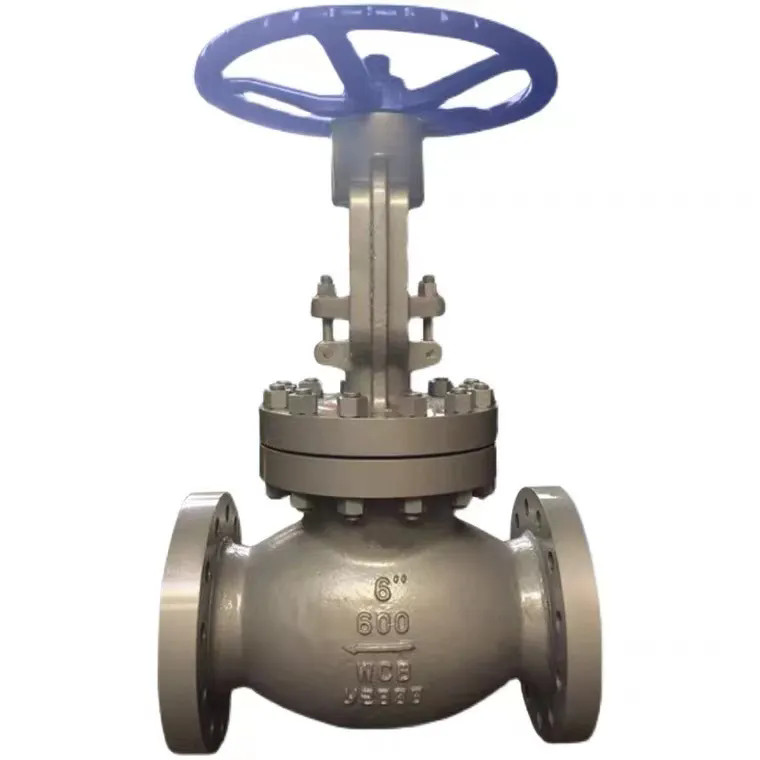

ANSI 클래스 600lb 주철 강철 고압 글로브 밸브의 밀봉 쌍 Joepai는 밸브 디스크 밀봉 표면과 밸브 시트 밀봉 표면으로 구성됩니다. 밸브 스템은 밸브 디스크를 구동하여 밸브 시트의 중심선을 따라 수직으로 움직입니다. 개구부 밸브의 개방 높이는 개구부 및 폐쇄 공정에서 비교적 작으므로 유량을 쉽게 조정할 수 있으며 광범위한 압력 응용 분야에서 제조 및 유지 관리가 쉽습니다.
산업 생산에서 일반적으로 사용되는 또 다른 컷오프 밸브와 비교할 때 주철 스틸 글로브 밸브는 구조적으로 더 간단하고 제조 및 유지 관리가 쉽습니다. 서비스 수명 측면에서, 주철 스틸 글로브 밸브의 밀봉 표면은 쉽게 마모되거나 긁히지 않습니다. 밸브 개구부 및 닫는 과정에서 밸브 디스크와베이스 밀봉 표면 사이에 상대 슬라이딩이 없으므로 밀봉 표면의 마모 및 긁힘은 비교적 작아서 밀봉 쌍의 서비스 수명을 향상시킵니다. Cast Steel Globe 밸브에는 완전히 닫힌 공정에서 게이트 밸브에 비해 작은 밸브 디스크 스트로크와 비교적 작은 높이가 있습니다.
건축 : BB-BG-OSANDY
작동 : 수동, 공압
설계 표준 : API6D API600
대면 차원 : ASME B16.10
플랜지 끝 : ASME B16.5
테스트 및 검사 : API 598
스페셜 -Nace MR-01-75
압력 등급 : 클래스 : 150lb-900lb
사양 : 1/2 "-14"
재료 : WCB, CF8, CF3
표준 플랜지 : ANSI
|
부품의 주요 자료
|
|
|
몸, 보닛
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
줄기
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
줄기 너트
|
놋쇠
|
|
디스크
|
ASTM A216 WCB
|
|
좌석
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
핸드 휠
|
ASTM A47
|
|
틈 메우는 물건
|
석묵
|
|
포장
|
석묵
|
|
글로브 밸브 표준
|
|
|
디자인 표준
|
6D 화재/화재 600/화재 603
|
|
대면
|
ASME B16.10
|
|
플랜지 표준
|
ASME B16.5
|
|
테스트 표준
|
API598
|
DN
NPS
L
D
D1
D2
b
z-φd
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
