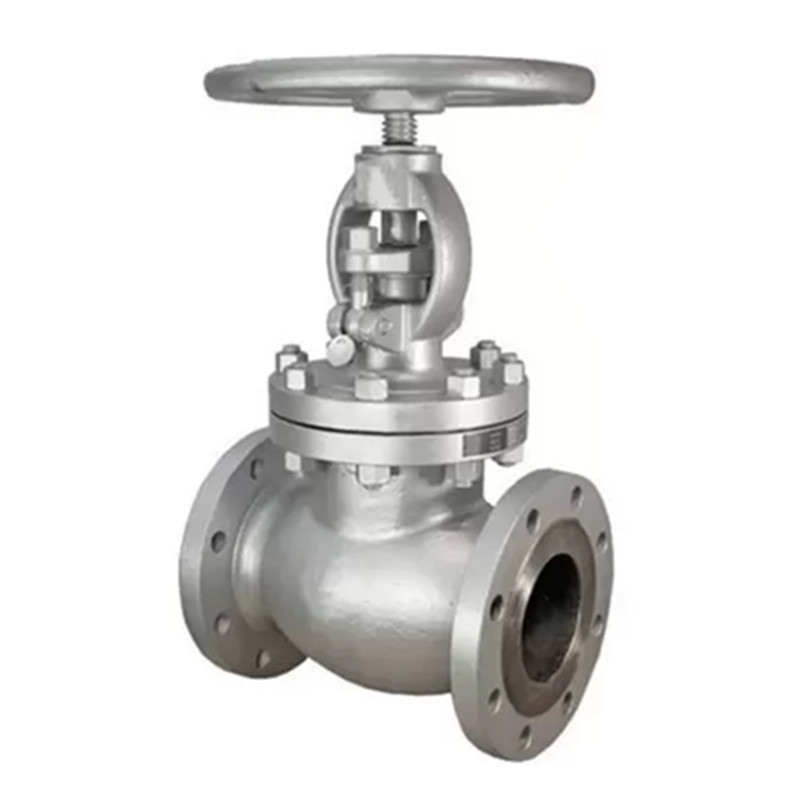

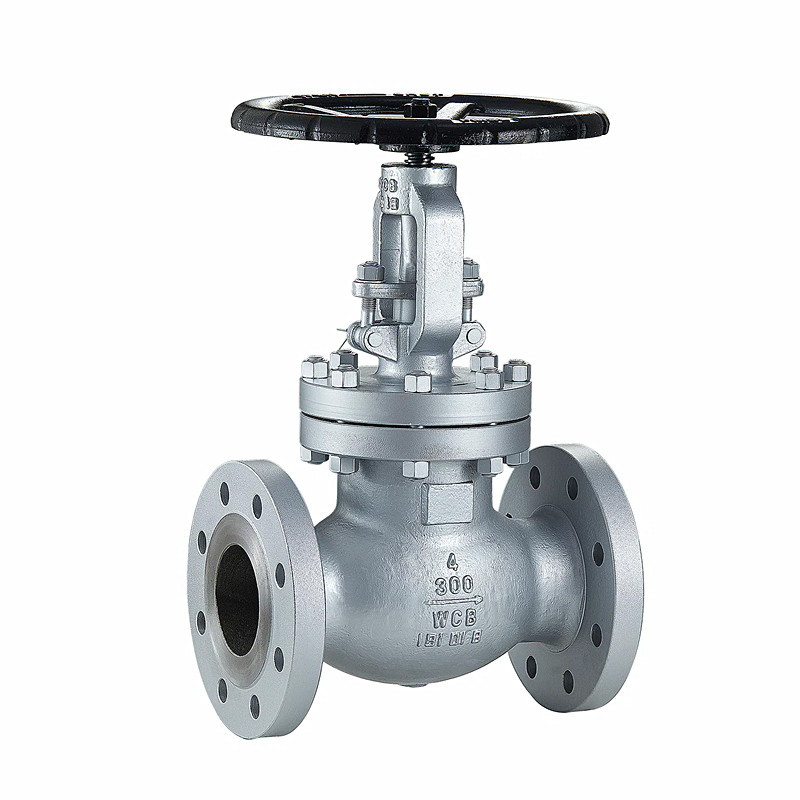

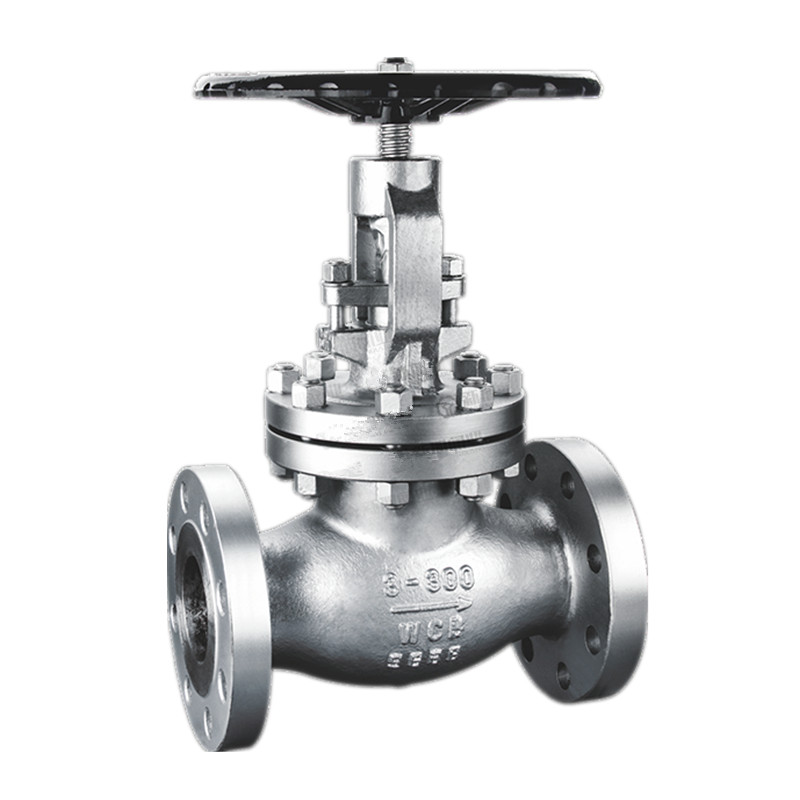

Joepai API Flange Ends Cast Steel Steel 직선 패턴 글로브 밸브 300LB는 API 598 압력 테스트 표준을 준수하며 다양한 재료, 구조 및 구동 형태의 사용자 정의를 지원합니다. 유럽, 미국, 중동 및 남미와 같은 시장을위한 엔지니어링 지원 제품입니다. Wenzhou Qiaopai Valve Co., Ltd.는 20 년 이상 산업 밸브 제조 분야에 깊이 관여 해 왔습니다. 이 회사는 ISO9001, CE 및 API 인증 시스템을 통과했으며 그 제품은 유럽, 미국, 중동 및 동남아시아와 같은 시장으로 수출됩니다.
완전히 닫히면 핸드 휠이 시계 방향으로 회전합니다.
2. 파이프 라인의 어느 위치에도 설치할 수 있으며, 매체는 하단에서 상단으로 흐릅니다.
3. 스테인리스 스틸 글로브 밸브 밸브
섹스와 충분한 힘.
4. 합금 강철 글로브 밸브는 고온 증기 및 오일 파이프 라인에 적합하며 온도 저항이 고온 특성.
볼트 보닛
플랜지 또는 엉덩이 용접 끝
카본 스틸, 스테인레스 스틸 또는 합금 강철 재료 주조
모든 장식 구성을 제공하십시오
요청시 다른 크기를 제공 할 수 있습니다
|
부품의 주요 자료
|
|
|
몸, 보닛
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
줄기
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
줄기 너트
|
놋쇠
|
|
디스크
|
ASTM A216 WCB
|
|
좌석
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
핸드 휠
|
ASTM A47
|
|
틈 메우는 물건
|
석묵
|
|
포장
|
석묵
|
|
글로브 밸브 표준
|
|
|
디자인 표준
|
6D 화재/화재 600/화재 603
|
|
대면
|
ASME B16.10
|
|
플랜지 표준
|
ASME B16.5
|
|
테스트 표준
|
API598
|
| DN | 150lb 플랜지 (RF) (MM) | 무게 | ||||||||
| mm | ~에 | L | D | D1 | D2 | b | n-φd | H | D0 | |
| 15 | 1/2 | 108 | 89 | 60.5 | 35 | 11.2 | 4-16 | 241 | 100 | 6.9 |
| 20 | 3/4 | 117 | 98 | 69.9 | 43 | 12.7 | 4-16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4-16 | 242 | 125 | 13.5 |
| 32 | 11/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | 19.5 |
| 40 | 11/2 | 165 | 127 | 98.6 | 73 | 17.5 | 4-16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4-19 | 368 | 200 | 18 |
| 65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4-19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216.0 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 16-29 | 1645 | 600 | 590 |
|
450 |
18 | 978 | 635 | 577.9 | 533 | 40.1 | 16-31.8 |
|
|
|
| 500 | 20 | 978 | 700 | 635.0 | 584 | 43.3 | 20-31.8 |
|
|
|
| 600 | 24 | 1295 | 815 | 749.3 | 692 | 48.1 | 20-34.9 |
|
|
|
| DN | 300lb 플랜지 (RF) (MM) | 무게 | ||||||||
| 15 | 1/2 | 152 | 95 | 66.5 | 35 | 14.2 | 4-16 | 241 | 140 | 7.7 |
| 20 | 3/4 | 178 | 117 | 82.5 | 43 | 16 | 4-19 | 241 | 140 | 11.3 |
| 25 | 1 | 203 | 123 | 89 | 51 | 17.5 | 4-19 | 283 | 160 | 16.8 |
| 32 | 11/4 | 216 | 133 | 98.5 | 63 | 19 | 4-19 | 320 | 200 | 21.2 |
| 40 | 11/2 | 229 | 155 | 114.3 | 73 | 20.6 | 4-22.5 | 322 | 200 | 32.6 |
| 50 | 2 | 267 | 165 | 127 | 92 | 22.4 | 8-19 | 399 | 200 | 25 |
| 65 | 21/2 | 292 | 190 | 149.4 | 105 | 25.4 | 8-22.5 | 438 | 250 | 30 |
| 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-22.5 | 464 | 280 | 35 |
| 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-22.5 | 565 | 350 | 56 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 8-22.5 | 614 | 350 | 96 |
| 150 | 6 | 444 | 318 | 269.7 | 216 | 36.6 | 12-25.4 | 717 | 400 | 120 |
| 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-25.4 | 930 | 500 | 212 |
| 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-28.5 | 1012 | 550 | 330 |
| 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1231 | 600 | 472 |
| 350 | 14 | 762 | 584 | 514.4 | 413 | 54 | 20-32 | 1450 | 600 | 715 |
| 400 | 16 | 864 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1645 | 600 | 920 |
