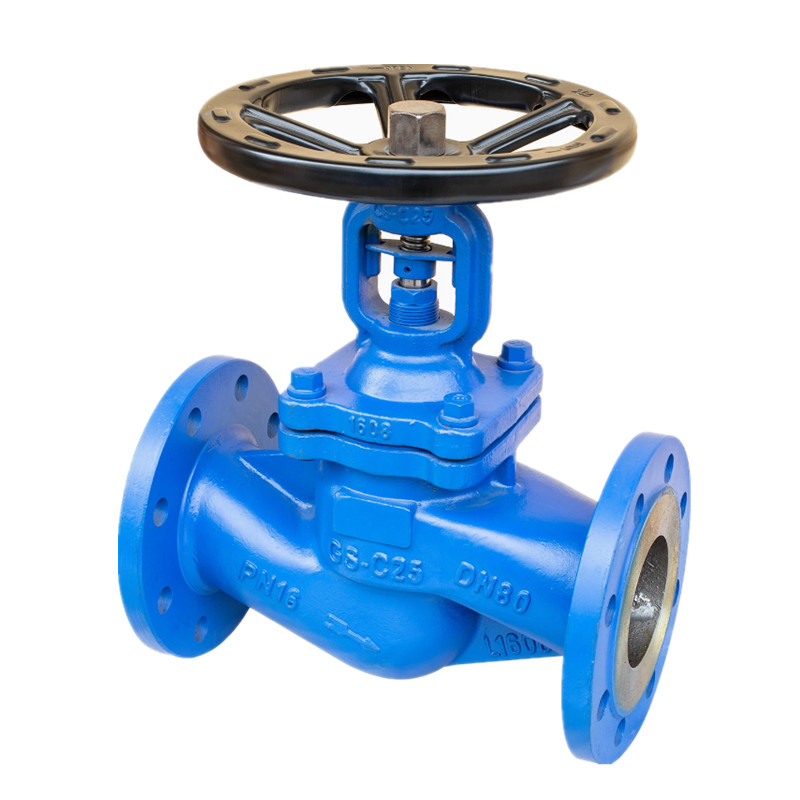

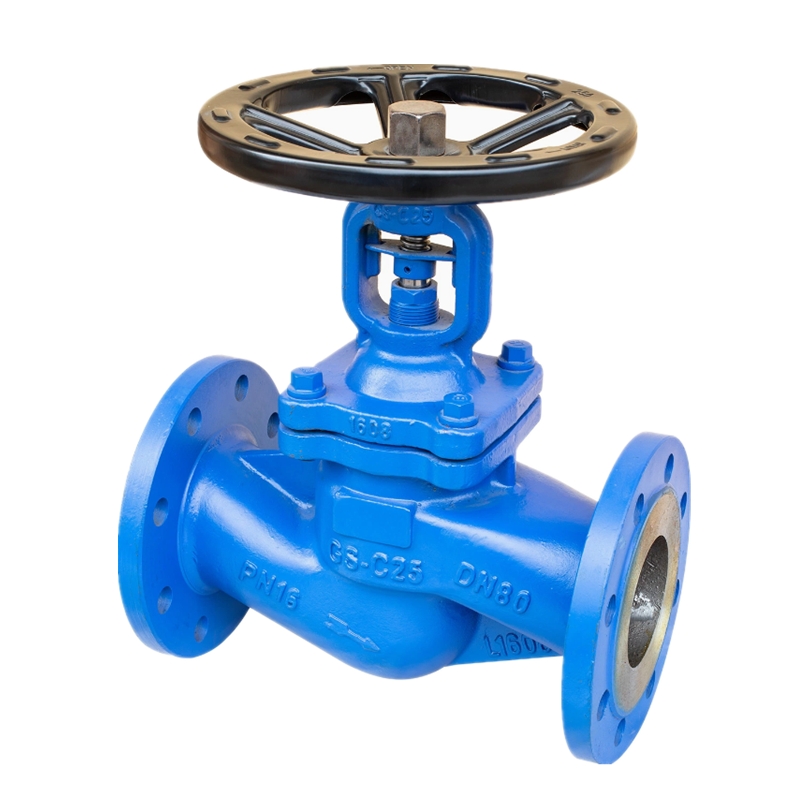

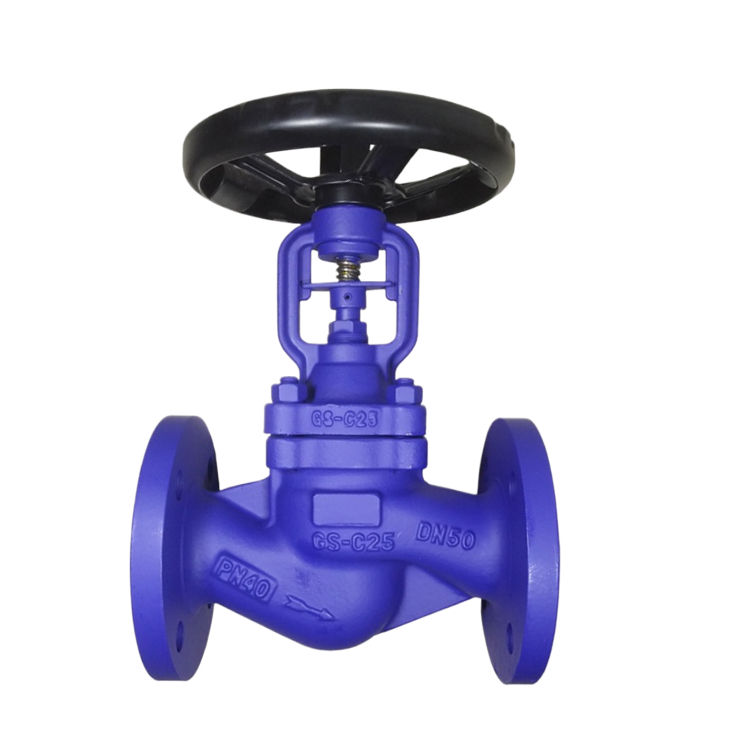

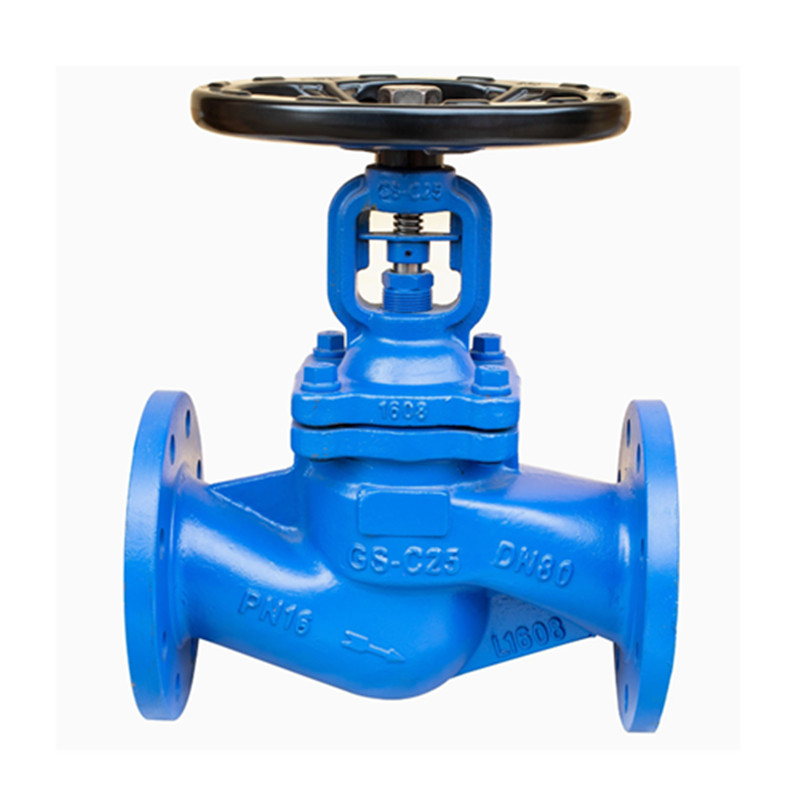

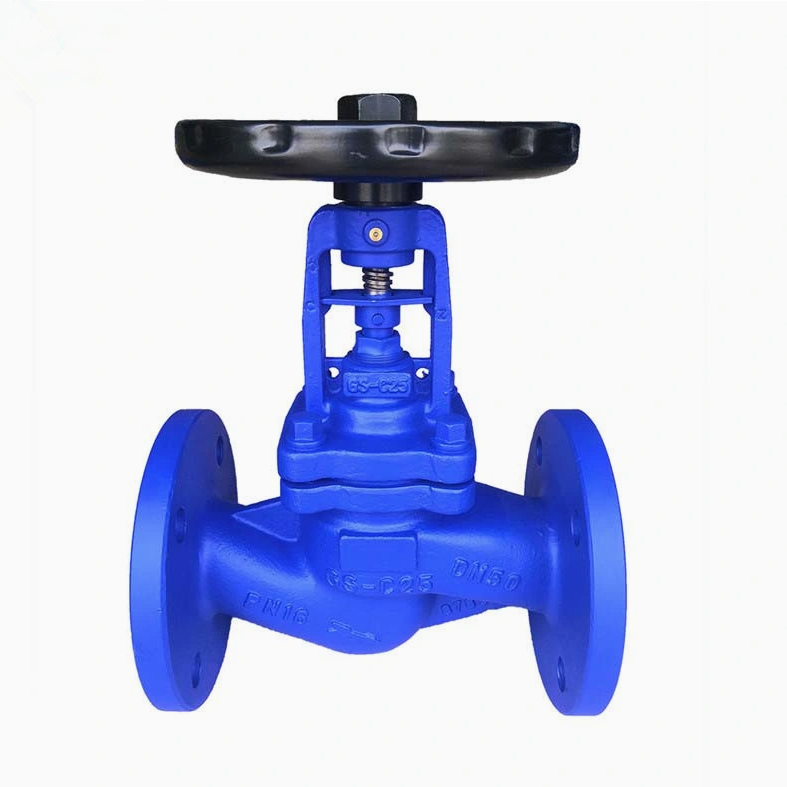

Joepai GS-C25 중국에서 제작 된 Flanged Din 표준 벨로우 씰 글로브 밸브는 석유 화학, 미세 화학 물질, 제약, 야금 및 발전소와 같은 산업에 적합합니다. 고유 한 듀얼 밀봉 구조는 장기 안정적인 작동을 보장하며 미세한 화학 물질 및 가혹한 작업 조건에 선호되는 밸브 솔루션입니다.
압력 등급 : 1.0-4.0mpa
사양 : DN15-DN500
재료 : GS-C25, CF8, CF3
표준 플랜지 : Din
건축 : BB-BG-OSANDY
작동 : 수동, 공압
설계 표준 : DIN3356
대면 차원 : DIN3202
플랜지 엔드 : DIN2543-2545
테스트 및 검사 : DIN3230
1. GS-C25 플랜지 DIN 표준 벨로우 씰 글로브 밸브는 간단한 구조를 가지고 있으며 제조 및 유지 관리가 쉽습니다.
2. 글로브 밸브의 작업 스트로크는 작고 개구부 및 마감 시간은 짧습니다.
3. 글로브 밸브는 밀봉 성능이 우수하고 밀봉 표면 사이의 마찰이 적고 서비스 수명이 길다.
벨로우 씰 글로브 밸브의 유형은 밸브 스템 스레드의 위치에 따라 외부 스레드 글로브 밸브와 내부 스레드 글로브 밸브로 나뉩니다. 매체의 흐름 방향에 따르면 글로브 밸브, DC 글로브 밸브 및 앵글 글로브 밸브를 통해 직선이 있습니다. 글로브 밸브는 밀봉 된 글로브 밸브와 밀봉 된 글로브 밸브로 나뉘어져 있습니다.
|
아니요. |
부품 이름 |
재료 |
|
1 |
몸 |
GS-C25, CF8, CF3 |
|
2 |
디스크 |
2CR13, F304, F316 |
|
3 |
힌지 핀 |
F304, F316 |
|
4 |
벨로우즈 조합 |
F304, F316 |
|
5 |
보닛 |
GS-C25, CF8, CF3 |
|
6 |
포장 |
유연한 흑연, ptfe |
|
7 |
선 |
25#, F304, F316 |
|
8 |
광구 경계 설정자 |
25#, F304, F316 |
|
9 |
줄기 너트 |
ZQI19-4 |
|
10 |
핸드 휠 |
탄소강 |
|
11 |
캡 |
25# |
|
12 |
오일 노즐 |
놋쇠 |
|
13 |
육각 너트 |
ASTM A193 2H, A193-8, A193-8M |
|
14 |
볼트 |
ASTM A193 B7, A193-B8, A193-B8M |
|
15 |
틈 메우는 물건 |
유연한 흑연+S.S. ptfe |
|
16 |
줄기 |
2CR13, F304, F316 |
| Pn | Pn16 | |||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 200 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 100 | 520 | 520 |
| wt. (kg) | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| H | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| KV | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| Pn | Pn25 | |||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 200 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 100 | 520 | 520 |
| wt. (kg) | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| H | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| KV | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| Pn | Pn40 | |||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 200 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 100 | 520 | 520 |
| wt. (kg) | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| H | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| KV | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| Pn (MP) | 쉘 테스트 (MPA) | 밀봉 테스트 (MPA) | 적합한 임시 (ºC) | 적합한 매체 |
| 150 | 3.0 | 2.2 | -20ºC-350ºC | 물, 증기, 기름 등 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15 |
