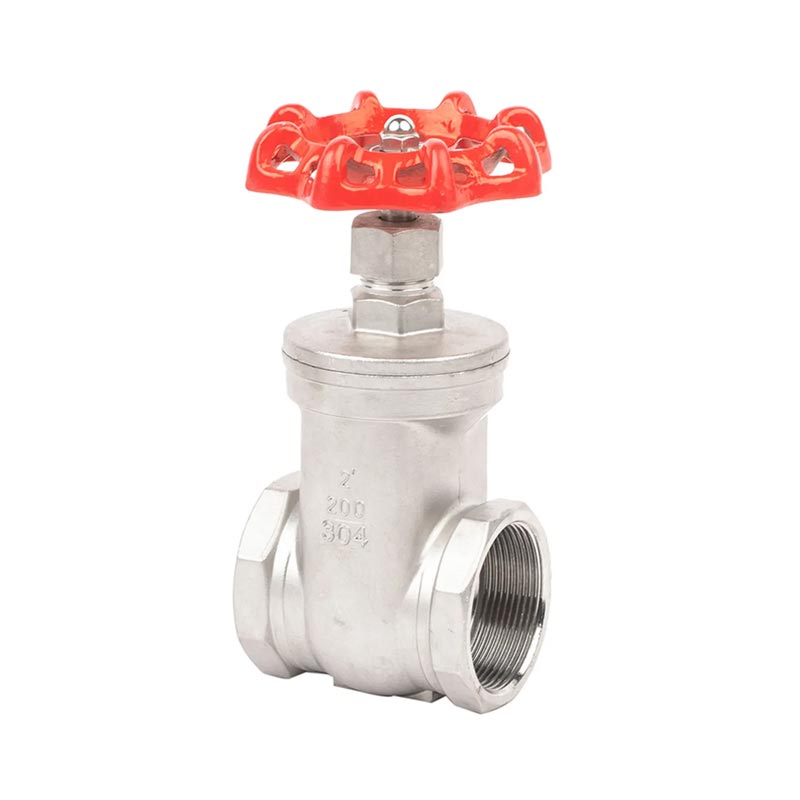

JOEPAI는 밸브 브랜드입니다. Joepai에서 생산하는 스테인레스 스틸 나사형 게이트 밸브는 유체 저항이 낮고 개폐 시 토크가 덜 필요하며 비교적 단순한 구조 형태로 파이프라인에 사용할 수 있습니다. 양방향 매체 흐름. 완전히 열면 씰링 표면이 작동 매체에 의한 침식에 덜 민감합니다.
스테인레스 스틸 스레드 게이트 밸브는 강제 밀봉 밸브입니다. 씰링의 누출을 방지하기 위해 밸브 디스크에 가해지는 압력 표면. 닫힌 디스크의 폐쇄 원리 는: 폐쇄형 디스크의 폐쇄형 폐쇄 표면 및 폐쇄형 폐쇄 표면, 뿐만 아니라 폐쇄 폐쇄의 개폐 구성 요소 디스크는 편평하거나 원형의 뜨거운 개방 표면을 가진 삽입 모양의 플로피 디스크입니다. 개폐 구성 요소는 삽입형 핫 스왑 가능 디스크입니다. 액체의 중심선을 따라 선형으로 움직이는 것입니다.
스레드 표준: NPT, BSPT, DIN259, DIN2999, ISO228 클래스 A
최대 압력: 1.6MPA
온도 범위: -20C~232C
적합한 매체: 물, 기름, 공기 및 일부 부식성 액체
200PSI(PN16)W.O.G
재료 표준: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 몸 | SS304/SS316 | 7 | 캡 너트 | SS304/SS316 |
| 2 | 디스크 | SS304/SS316 | 8 | 줄기 | SS304/SS316 |
| 3 | 보닛 | SS304/SS316 | 9 | 핸들 | WCB |
| 4 | 개스킷-A | PTFE | 10 | 스프링 와셔 | SS304 |
| 5 | O링 | 바이톤 | 11 | 스템 너트 | SS304 |
| 6 | 개스킷-B | PTFE |
| NPS | DN | L | W | H |
| 1/2" | 15 | 55 | 72 | 85 |
| 3/4" | 20 | 60 | 72 | 85 |
| 1" | 25 | 66 | 80 | 112 |
| 11/4" | 32 | 75 | 80 | 120 |
| 11/2" | 40 | 85 | 90 | 146 |
| 2" | 50 | 95 | 100 | 160 |
| 21/2" | 65 | 110 | 130 | 200 |
| 3" | 80 | 120 | 140 | 230 |
