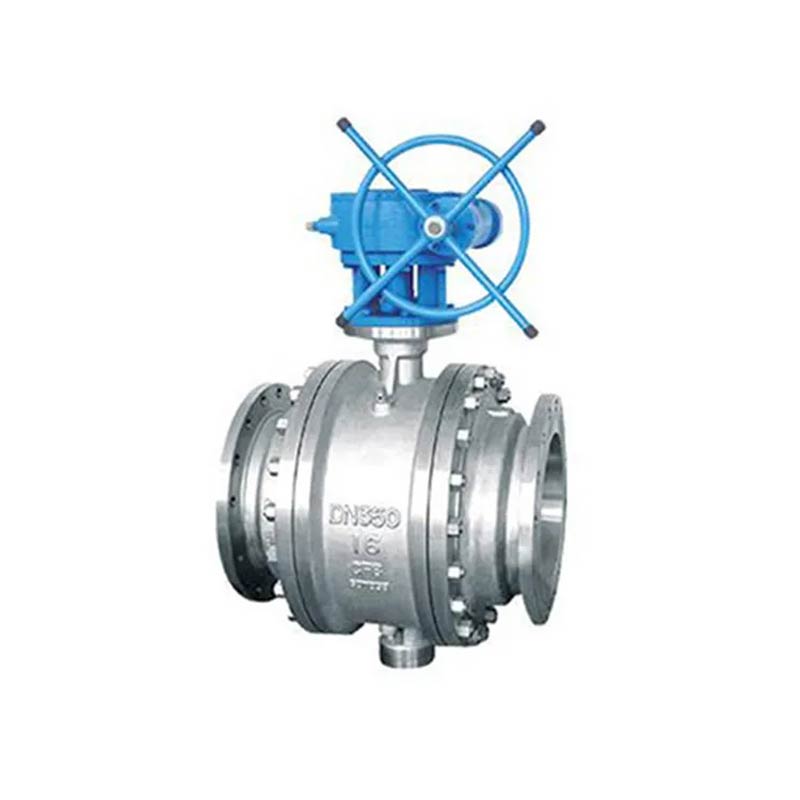

API 6D 3개 조각 고정 플랜지 볼 밸브

API 6D 3피스 고정 플랜지 볼 밸브는 JOEPAI의 고급 공장에서 제조되었으며 안정적인 구조의 이중 플랜지 끝 연결 설계를 채택했습니다. 볼은 고압 환경에서 유체 충격을 효과적으로 견딜 수 있는 상단 지지 고정 구조입니다. 이 밸브는 밀봉 성능이 우수하며 직경이 크거나 압력이 높거나 작동 빈도가 높은 작업 환경에 적합합니다. 이는 석유 및 가스 운송, 도시 파이프라인 네트워크, 화학 처리 및 전력 시스템에 널리 사용됩니다.

문의 보내기

제품 설명

2003년 API 6D 3피스 고정 플랜지 볼 밸브 제조에 중점을 두고 시작된 JOEPAI 밸브는 다양한 고품질 제품을 제공하기 위해 최선을 다하고 있습니다. ANSI 등 국제표준을 준수하는 유체제어 밸브, DIN, JIS 등 종합적인 품질관리 시스템을 갖추고 있으며, ISO 9001, CE 등 인증을 획득했습니다. 우리는 맞춤형을 지원합니다 도면, OEM 브랜딩 및 다국어 서비스. 우리의 제품은 수출됩니다 유럽, 미국, 중동, 아프리카 등 해외 시장에 진출하고 있습니다.

디자인 표준:

설계 및 제조 사양: API6D/BS 5351/ISO 17292/GB 12237
구조 길이: API6D/ANSIB16.10/GB 12221
테스트 및 검사: API6D/API 598/GB 26480/GB 13927/ISO 5208

성능 사양:

공칭 압력: (1.6-10.0)Mpa, (150-1500)LB,10K/20K
강도 시험:PT1.5PNMpa
씰 테스트: PT1.1PNMpa
가스 밀봉 테스트: 0.6Mpa

고정 플랜지 볼 밸브는 적절한 유지 관리를 위해 정기적인 유지 관리가 필요합니다. 작동 및 수명을 연장합니다.

다음은 유지 관리 단계에 대한 간단한 설명입니다.

축적을 방지하기 위해 밸브의 외부 표면을 정기적으로 청소하십시오. 먼지와 부식성 물질.
씰을 정기적으로 검사하여 손상되지 않았는지 확인하십시오. 만약에 마모 또는 손상이 발견되면 즉시 교체해야 합니다.
정기적으로 누출 테스트를 실시하여 밀봉 성능을 보장합니다. 밸브. 누출이 있는 경우 즉시 수리해야 합니다.
밸브를 정기적으로 작동하여 유연한 개방과 막힘 없이 닫힙니다. 이상이 있으면 반드시 점검하고 수리했습니다.

API 6D Three Pieces Fixed Flange Ball Valve

부품 재질

아니요.	부품명	재료	아니요.	부품명	재료
1	몸	WCB/CF8/CF8M	8	보닛 너트	2시간
2	보닛	WCB/CF8/CF8M	9	포장	유연한 흑연
3	공	420+HF/304+HF/316+HF	10	패킹 글랜드	WCB/304/316
4	줄기	420/304/316	11	패킹 볼트	B7
5	좌석	420/304/316	12	포지셔너	WCB/304/316
6	틈 메우는 물건	C+A105	13	핸들	WCB
7	보닛 볼트	B7

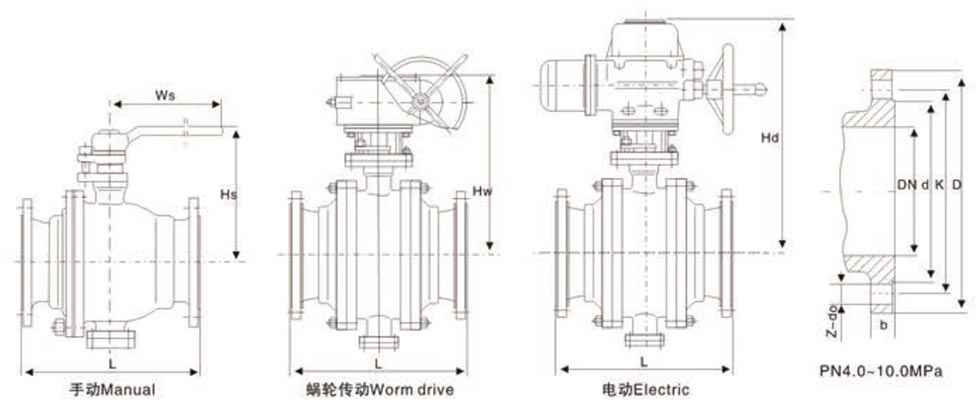

치수

PN	DN	L	D	K	d	b	z-d0	으악	HD
1.6MPa	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2.5MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4.0MPa	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6.4c	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075
