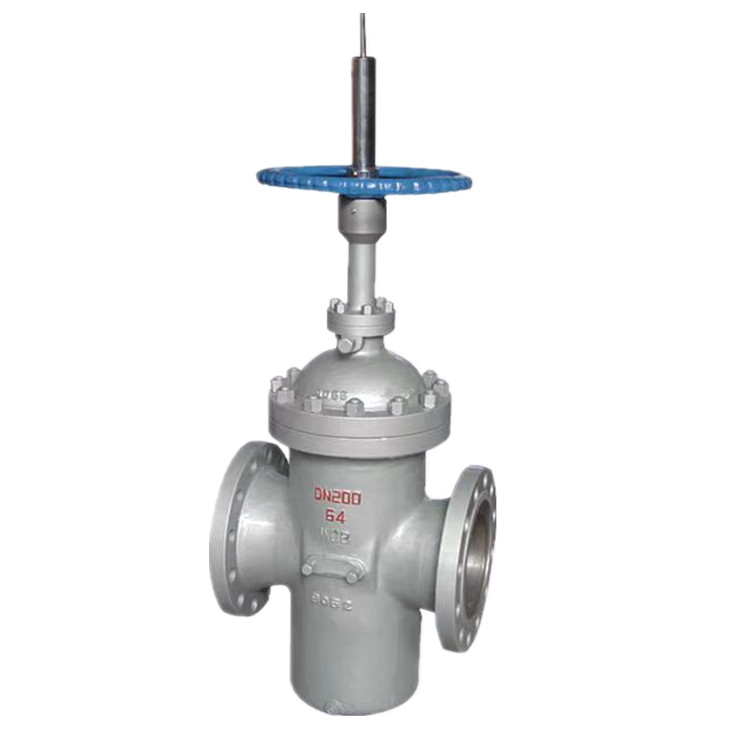

Wenzhou Joepai Valve Co., Ltd.는 2003 년부터 산업용 밸브의 제조 및 수출에 중점을두고 있습니다. Carbon Steel Paraleral Double Double Digh Flat Gate Valve는 중간 압력 시스템에 적합한 평행 이중 디스크로 설계된 고성능 글로브 제어 밸브입니다. 평행 한 이중 디스크 구조를 갖춘 밸브는 개구부 및 닫기 동안 원활한 작동을 보장하여 기존 단일 디스크 게이트 밸브의 마모 및 밀봉 문제를 피합니다.
Joepai 고품질 카본 스틸 병렬 이중 디스크 플랫 게이트 밸브는 고유 한 금속 접촉 구조를 채택하며, 이는 신뢰할 수 있고 절단 성능이 매우 높습니다. 비상 차단 밸브와 벤트 밸브에는 매우 저압에서 매우 저온 조건에서 널리 사용됩니다. 또한 금속 접촉 구조 자체는 내화 기능을 갖습니다.
제품 사양
1. API 6D에 따른 디자인 제조
2. ASME B16.10에 따른 얼굴 표면
3. ASME B16.5에 따라 플랜지 치수를 엔드합니다
4. API 598에 따른 검사 및 테스트
케이싱 재료 : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
디스크 재료 : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
줄기 재료 : 2CR13, 304, 316, 304L, 316L
보닛 재료 : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
시트 재료 : A105, 304, 316, 304L, 316L
연결 유형 : 플랜지/용접
공칭 직경 : DN100-800 NPS2 "-32"
공칭 압력 : 1.0-16.0MPA 150LB-900LB
해당 작업 조건
1. 수소화 장치
2. 고온 증기 조건
3. 뜨거운 오일 작업 조건
4. 석유 탱크 저장 공간
제품 기능
1. 고온 조건 하에서 팽창 방지 측정
온라인 유지 보수가 가능한 2 상단 장착 디자인
3보다 안정적인 밀봉을위한 양방향 강제 사전 조임 씰
4는 제로 누출을 달성 할 수 있습니다
5. 낮은 개방력
구조적 특성
평행 한 이중 게이트 밸브의 웨지 블록의 웨지 정도는 자체 잠금 각도보다 훨씬 크기 때문에 쉽게 열 수 있고 더 적은 전력이 필요합니다.
탄소강 평행 한 이중 디스크 플랫 게이트 밸브가 완전히 열리면 밸브 스템 끝과 밸브 커버의 하드 합금 용접 밀봉 표면 사이에 금속 씰이 형성됩니다. 현재 포장에는 중간 압력이 없으며 포장을 온라인으로 교체 할 수 있습니다.
지원 오픈 구조 설계를 채택하면 더 큰 강제 밀봉 예압 힘을 제공하여 씰을보다 신뢰할 수 있습니다.
밸브 덮개는 독성 매체에 골판지 파이프 밀봉 밸브 커버 사용, 고온에 열 소비 밸브 커버 사용 및 고압을 위해 자체 밀봉 밸브 덮개를 사용하여 밸브의 안전하고 신뢰할 수있는 사용과 같은 실제 작업 조건에 따라 다양한 구조로 만들 수 있습니다.
낮은 누설 포장은 충전재로 선택되며, 디스크 스프링 하중 설계는 포장 위치에서보다 신뢰할 수있는 장기 밀봉을 위해 사용됩니다.
고급 표면 압출 기술을 사용하여 밸브 스템의 표면 경도를 높이고 거칠기를 줄임으로써 밸브 개구부 및 폐쇄 공정 중에 패킹의 마모가 줄어들면서 밸브 스템 스트레인을 방지 할 수 있습니다.
중간 플랜지는 금속 포장 개스킷으로 밀봉되어 있으며, 이는 밀봉 성능이 우수하고 화재 예방 기능이 우수합니다.
2 개의 병렬 게이트 플레이트와 웨지 강화 장치로 구성된 밀봉 구조는 전통적인 웨지 게이트 밸브 구조를 대체하여 밸브의 개구부 및 닫기 프로세스를 더 쉽게 만듭니다.
밸브 내부는 전적으로 금속으로 설계되었으며 고온 매체를 견딜 수 있습니다. 웨지 모양의 블록은 큰 웨지 각도 설계를 채택하여 붓기 나 죽은 현상없이 고온 조건에서도 쉽게 끌어 당길 수 있습니다.
