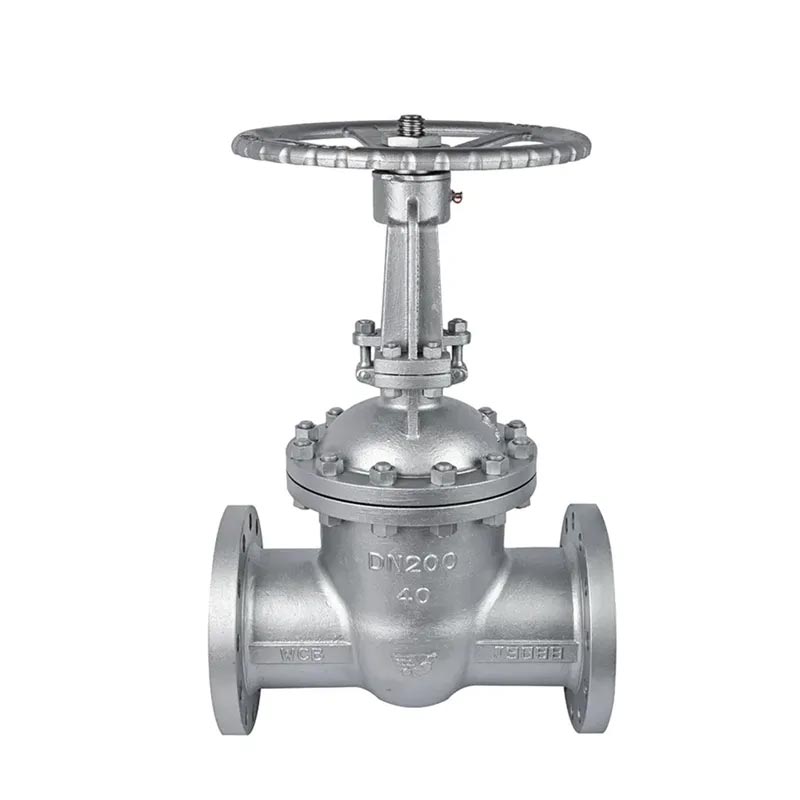

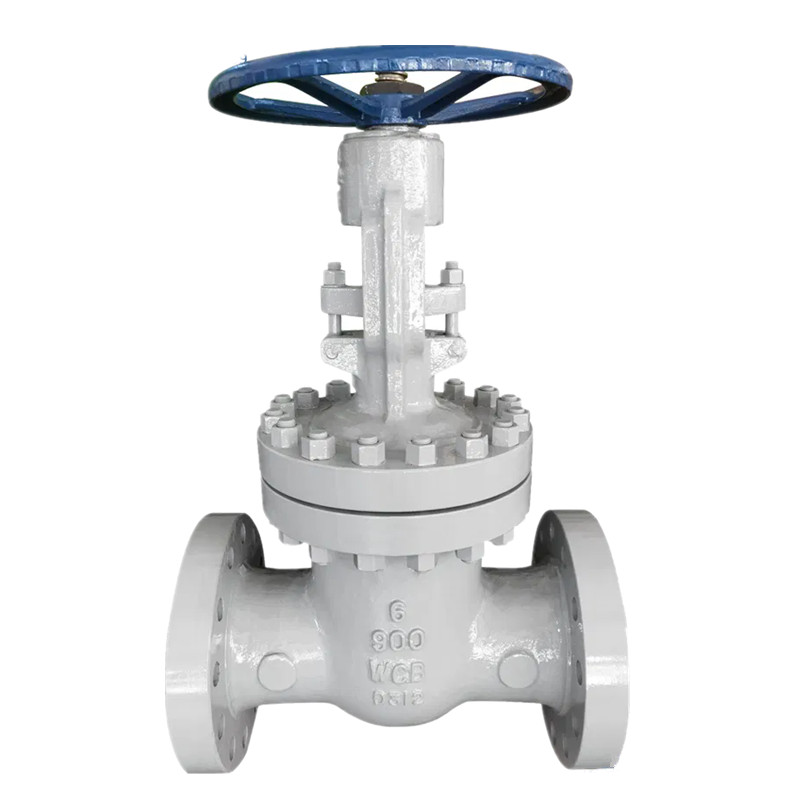

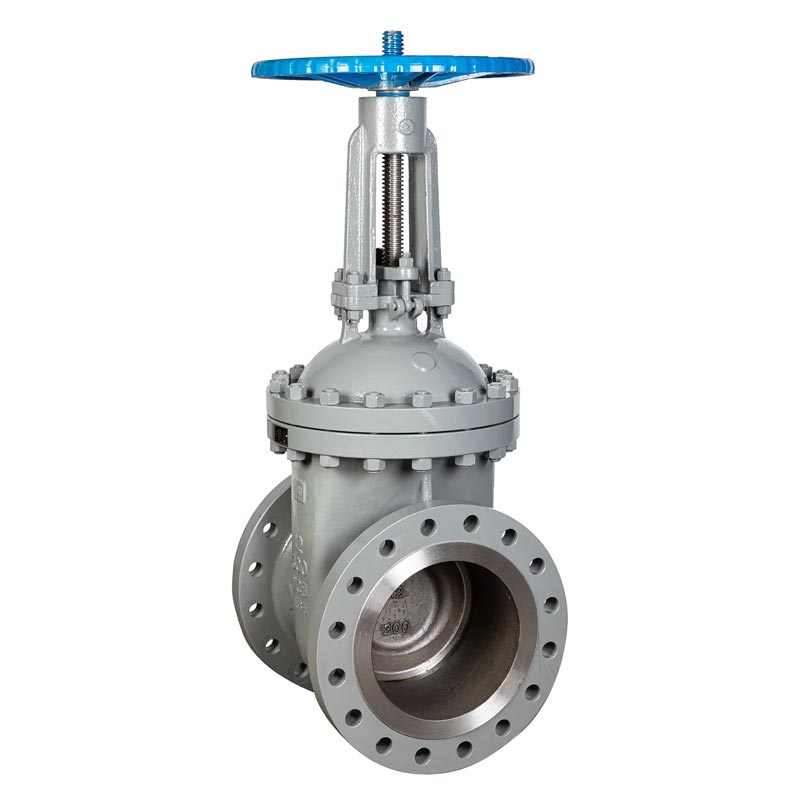

JOEPAI는 캐스트 게이트 밸브 제조 분야에서 매우 광범위한 경험을 보유하고 있습니다. 당사의 고품질 주강 라이징 스템 솔리드 웨지 게이트 밸브 클래스 600은 API, ASTM, ASME, ANSI 및 기타 인정 표준을 엄격히 준수하여 설계, 엔지니어링 및 제조되었습니다. 캐스트 게이트 밸브는 이중 게이트, 단일 게이트 및 쐐기 게이트 밸브의 탄성 게이트 밸브. 더블 게이트 웨지 게이트 밸브. 이 유형의 밸브는 물과 증기에 일반적으로 사용됩니다. 파이프라인. 구조의 장점은 다음과 같습니다.
1. 씰링 표면 각도에 대한 정확도 요구 사항은 상대적입니다.
낮다.
2. 온도 상승으로 인해 다음과 같은 현상이 발생할 가능성은 낮습니다.
문을 쐐기로 고정합니다.
밀봉 표면이 마모되면 개스킷을 추가하여 보상할 수 있습니다.
디자인 등급:API600
대면: AMSE B16.10
플랜지 끝: ASME B16.5
검사 및 테스트: API 598
특수: NACE MR-01-75 표준은 실행 가능합니다. OEM/ODM;
사용자 정의를 지원합니다.
볼트 체결식 보닛 또는 압력 밀봉 보닛
솔리드 웨지
단단한 직면된 13CR%, STL 등
전체 포트
외부 나사 및 요크(OS&Y), 상승 스템
볼트 체결식 보닛,BB
극저온 서비스를 위한 확장 보닛
잠금 장치 선택 사항
요청시 패스로
크기: 2" ~ 24"(DN50 ~ DN600)
끝 연결: 플랜지형 RF, FF, RTJ, BW
재료: 탄소강, 저온 탄소강, 스테인리스강, 이중 스테인리스강, 슈퍼 이중 스테인리스강, 니켈 합금, 니켈 알루미늄 청동, 하스텔로이, 인코넬 등
작동 장치: 핸드 휠, 기어 작동 장치, 공압, 유압 및 전기 액추에이터
| 아니요. | 부품명 | 재료 |
||
| 1 | 몸 | A216-WCB | A217-WC6 | A352-LCB |
| 2 | 보닛 | A216-WCB | A217-WC6 | A352-LCB |
| 3 | 쐐기 | A218-WCB+13CR | A217-WC6+HF | A352-LCB+13CR |
| 4 | 줄기 | A182-F6a | CR-MO-V | A182-F6a |
| 5 | 시트 링 | A105+13CR | A182-F11+HF | A350-LF2+13CR |
| 6 | 스템 뒷좌석 | A276-420 | A276-304 | A276-420 |
| 7 | 보닛 개스킷 |
나선형 상처(흑연+304) |
||
| 8 | 보닛 스터드 |
A193-B7 | A193-B16 | A320-L7 |
| 9 | 보닛 스터드 너트 | A194-2H | A194-7 | A194-4 |
| 10 | 포장 | 석묵 |
||
| 11 | 선 | A276-420 | A276-304 | A276-420 |
| 12 | 글랜드 플랜지 | A216-WCB | A217-WC6 | A276-LCB |
| 13 | 아이볼트 핀 | 탄소강 | A276-420 | 탄소강 |
| 14 | 아이볼트 | 탄소강 | A193-B7 | 탄소강 |
| 15 | 아이볼트 너트 | 탄소강 | A194-2h | 탄소강 |
| 16 | 그리스 피팅 | 황동+강철 |
||
| 17 | 요크 슬리브 | 알루미늄청동 |
||
| 18 | 요크 슬리브 잼 너트 | 탄소강 | ||
| 19 | 핸드휠 | 가단성 철 |
||
| 20 | 핸드휠 너트 | 탄소강 | ||
| 클래스150 | |||||||||||||
| 크기(인치) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| 엘,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| 흠) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 클래스300 | |||||||||||||
| 크기(인치) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| 엘,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| 흠) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 클래스600 | |||||||||||||
| 크기(인치) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| 엘,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| 흠) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| 클래스900 | |||||||||||||
| 크기(인치) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| 엘,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| 흠) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 |
