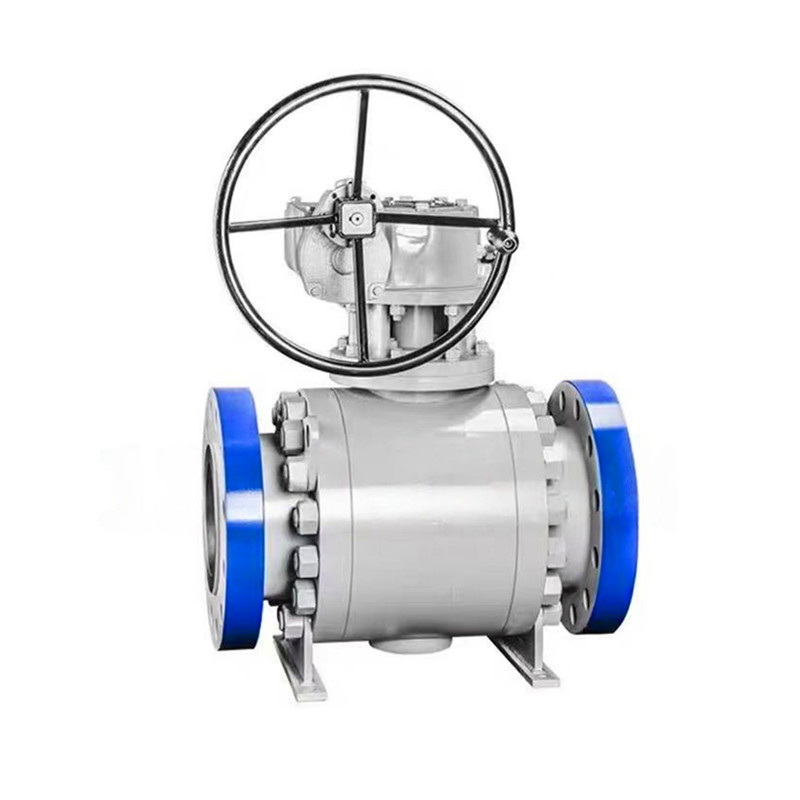

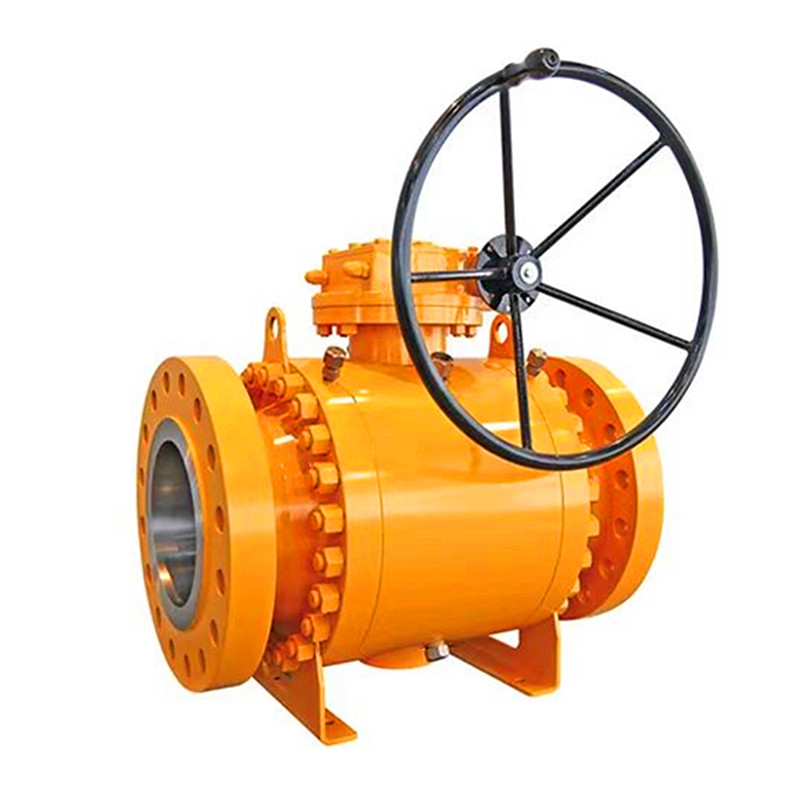

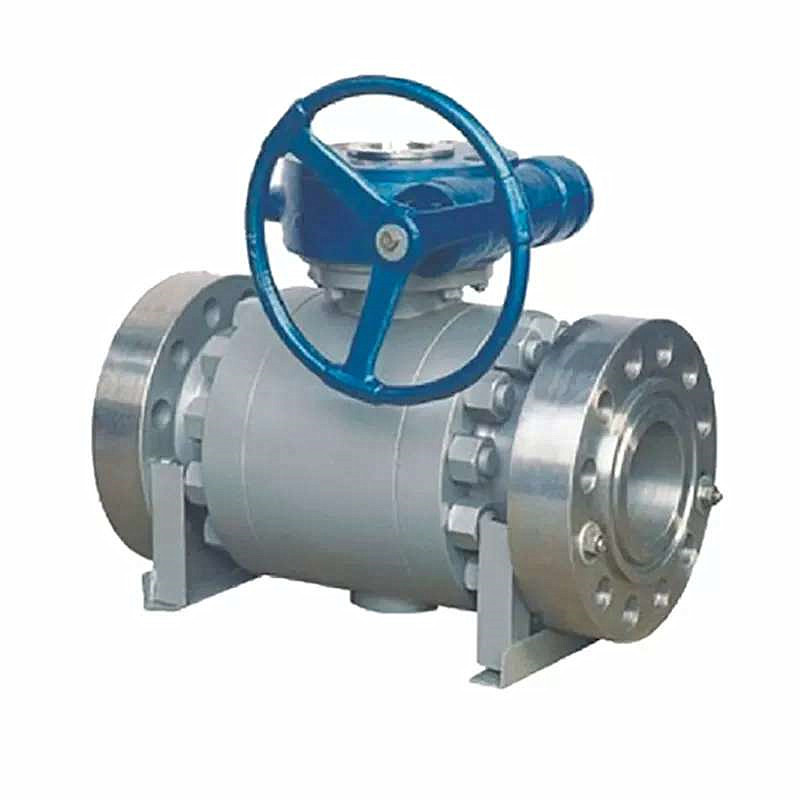

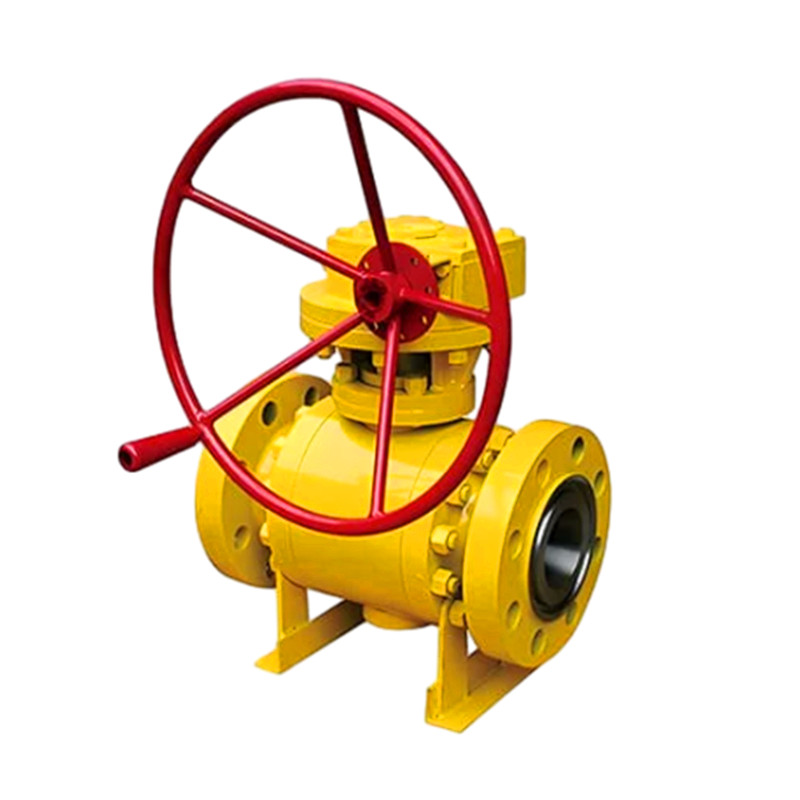

3PC 단조 강철 풀 보어 트러니언 장착 플랜지 볼 밸브

JOEPAI는 내구성이 뛰어난 3PC 단조 강철 풀 보어 트러니언 장착 플랜지 볼 밸브 제조업체입니다. 이는 고성능 3피스 플랜지 연결 볼 밸브로 고압, 높은 신뢰성 및 자동 제어 요구 사항을 충족하도록 특별히 설계되었습니다. 이 밸브는 고품질의 단조 탄소강 A105와 단조 스테인레스강 F304, F316을 사용하여 3단 구조와 플랜지 연결 방식을 결합한 밸브입니다. 뛰어난 강도, 안정적인 밀봉 성능 및 편리한 유지 관리가 특징으로 석유, 천연 가스, 화학 공학, 전력 산업 등의 산업 분야에서 널리 사용됩니다.

문의 보내기

제품 설명

JOEPAI 밸브는 2003년부터 3PC 단조 강철 풀 보어 트러니언 장착 플랜지 볼 밸브 시장에 깊이 관여해 왔으며 밸브는 세 가지 구성 요소로 구성되어 분해 및 유지 관리가 용이합니다. 전체 배관을 해체하지 않고도 내부 부품을 교체할 수 있어 유지 관리 시간과 비용이 크게 절감됩니다. 조파이는 맞춤형 수출 서비스에 주력하고 있습니다. 풍부한 OEM 경험을 갖춘 단조 고압 밸브. 고압, 고온 또는 부식성 매체와 같은 혹독한 조건을 포함하는 산업 응용 분야에서는 단조 볼 밸브가 주조 밸브보다 더 신뢰할 수 있는 선택인 경우가 많습니다. 주조 공정을 사용하는 대부분의 볼 밸브와 달리 단조 밸브는 독특한 제조 방법을 통해 구조적 강도와 내압성이 크게 향상됩니다. 안전성, 신뢰성 및 최대 강도가 타협할 수 없는 가혹한 조건에서는 단조 볼 밸브를 선택하십시오.

제품특징

단조 강철 재질: 밸브 본체, 볼 및 스템은 모두 고품질 단조 탄소강(A105) 또는 단조 스테인레스 스틸(F304, F316)로 만들어졌으며 정밀 단조 가공을 통해 주조 결함을 제거하고 고강도와 우수한 내식성을 보장합니다.
트러니언(고정) 볼 설계를 사용하는 볼 밸브는 고압 조건, 작동 성능, 내마모성 및 안전성에서 상당한 이점을 제공하므로 다양하고 복잡한 작동 조건에 적합합니다.
플랜지 연결: 파이프라인 시스템과의 원활한 도킹을 위해 ANSI 표준 플랜지 연결을 채택하여 설치가 쉽고 안정적인 밀봉이 특징입니다.
안정적인 밀봉 성능: 밸브 시트는 PTFE, PEEK 또는 금속 밀봉 재료를 사용하여 고압 및 고온 조건에서 누출 없는 밀봉을 보장합니다.
화재 안전 설계: API 607 화재 안전 표준을 준수하여 화재와 같은 극한 상황에서도 밀봉 성능을 유지하여 시스템 안전을 보장합니다.
정전기 방지 및 파열 방지 스템 설계: 정전기 방지 장치 및 파열 방지 스템이 장착되어 전기 안전성과 작동 안정성이 향상되었습니다.
다중 작동 모드: 다양한 적용 시나리오의 요구 사항을 충족하기 위해 공압, 전기 또는 유압 액추에이터와 같은 선택적 수동 작동 또는 자동 제어가 가능합니다.
낮은 흐름 저항 설계: 매끄러운 내부 흐름 통로는 흐름 저항을 줄여 에너지 소비를 효과적으로 낮추고 시스템 효율성을 향상시킵니다.

기술 사양

공칭 직경: 2"~40"(DN50~DN1000)
공칭 압력: 150LB~900LB
작동 온도: -29℃~425℃
재질: 단조강(A105,F304,F316)
씰링 재료: PTFE, RPTFE, PEEK, 금속 씰
ASME B16.5 표준에 따른 플랜지 연결
작동 모드: 수동, 공압, 전기, 유압(옵션)
설계 표준: API 608, ASME B16.34
테스트 표준: API 598

응용 분야

석유 및 가스: 고압 석유/가스 전송 파이프라인, 정유소, 천연가스 처리 시설에 사용됩니다.
화학 산업: 산, 알칼리, 염 용액과 같은 부식성 매체를 처리하는 데 적합합니다.
전력 산업: 발전소의 냉각수 시스템 및 증기 파이프라인에 적용됩니다.
수처리 및 시립 용수 공급: 수질 안전과 안정적인 시스템 운영을 보장합니다.
해양 엔지니어링: 해수 환경에서 탁월한 성능을 발휘하며 해양 플랫폼 및 선박의 유체 제어 시스템에 적합합니다.

단조 볼 밸브 부품 재료

바디 & 엔드피스	ASTM A 105 - 단조 탄소강
	304 / 304L 단조 스테인레스 스틸 ASTM A 182 F 304 / F 304L -
	ASTM A 182 F 316 / F 316L - 단조 스테인레스 스틸 316 / 316L
	ASTM A 182 F 11 / F 22 - 합금강
공	ASTM A 351GR. CF 8 / CF 8M (SS 304 / SS 316)
	ASTM A 182 F304 / F316 (SS 304 / SS 316)
	ASTM A 351GR. CF 3 / CF 3M (SS 304L / SS 316L)
	ASTM A 182 F304L / F316L (SS 304L / SS 316L)
줄기	304/316(SS 304/SS 316) - ASTM A 276 T
	304L / 316L (SS 304L / SS 316L) - ASTM A 276 T
	ASTM A 276 T - 410(SS 410)
볼 시트 및 바디 씰	PTFE Virgin / 25% 유리 충전 - GFT / 탄소 충전 - CFT
	PEEK / Delrin / Grafoil - 흑연 링
글랜드 패킹	PTFE Virgin / 25% 유리 충전 - GFT / 탄소 충전 - CFT
	Grafoil - 흑연 링
스터드 & 너트	ASTM A 193GR. B7 / A 194GR. 2시간
	SS 304 / SS 316

주요 치수

150LB클래스 단위：mm

NPS	DN	d	L			플랜지						H	H1
NPS	DN	d	RF	RTJ	흑백	D	D1	D2	f	b	N-Φd	H	H1
2"	50	50	178	191	216	150	120.5	92	2	14.5	4-19	93	88
3"	80	75	203	216	283	190	152.5	127	2	17.5	4-19	118.5	117
4"	100	100	229	241	305	230	190.5	157	2	22.5	8-19	143.5	137
6"	150	150	394	406	457	280	241.5	216	2	24	8-22	208	178.5
8"	200	201	457	470	521	345	298.5	270	2	27	8-22	248	222
10"	250	252	533	546	559	405	362	324	2	29	12-25	294	265
12"	300	303	610	622	635	485	432	381	2	30.5	12-25	344.5	305.5
14"	350	334	686	699	762	535	476	416	2	33.5	12-29	377	334
16"	400	385	762	775	838	595	540	470	2	35	16-29	418	375
18"	450	436	864	876	914	635	578	533	2	38.5	16-32	463	410
20"	500	487	914	927	991	700	635	584	2	41.5	20-32	502	458
24"	600	589	1067	1080	1143	815	749.5	692	2	46.5	20-35	586	534
26"	650	633	1143	-	1245	870	806.5	749	2	68	24-35	626	594
28"	700	684	1245	-	1346	927	864	800	2	71	28-35	644	658
30"	750	735	1295	-	1387	984	914.5	857	2	75	28-35	720	677
32"	800	779	1372	-	1524	1060	978	914	2	81	28-41	742	746
36"	900	874	1524	-	1727	1168	1086	1022	2	90	32-41	839	791
40”	1000	976	1753	-	-	1298	1200	1124	2	90	36-41	913.5	863

300LB급 단위：mm

NPS	DN	d	L			플랜지						H	H1
NPS	DN	d	RF	RTJ	흑백	D	D1	D2	f	b	N-Φd	H	H1
2"	50	50	216	232	216	165	127	92	2	21	8-19	93	88
3"	80	75	283	298	283	210	168.5	127	2	27	8-22	118.5	117
4"	100	100	305	321	305	255	200	157	2	30.5	8-22	143.5	137
6"	150	150	403	419	457	320	270	216	2	35	12-22	208	178.5
8"	200	201	502	518	521	380	330	270	2	40	12-25	248	222
10"	250	252	568	584	559	445	387.5	324	2	46.5	16-29	290	265
12"	300	303	648	664	635	520	451	381	2	49.5	16-32	344.5	308.5
14"	350	334	762	778	762	585	514.5	413	2	52.5	20-32	377	334
16"	400	385	838	854	838	650	571.5	470	2	56	20-35	423	380
18"	450	436	914	930	914	710	628.5	533	2	59	24-35	463	410
20"	500	487	991	1010	991	775	686	574	2	62	24-35	502	458
24"	600	589	1143	1165	1143	915	813	592	2	68.5	24-41	592	549
26"	650	633	1245	-	1245	972	876.5	749	2	79	28-45	633	590
28"	700	684	1346	-	1346	1035	940	800	2	86	28-45	680	737
30"	750	735	1397	-	1387	1092	997	857	2	92	28-48	730	682
32"	800	779	1524	-	1524	1179	1054	914	2	98	28-51	765	720
36"	900	874	1727	-	1727	1270	1168	1022	2	105	32-54	847	804
40”	1000	976	1956	-	-	1238	1156	1086	2	114	36-54	921	877
