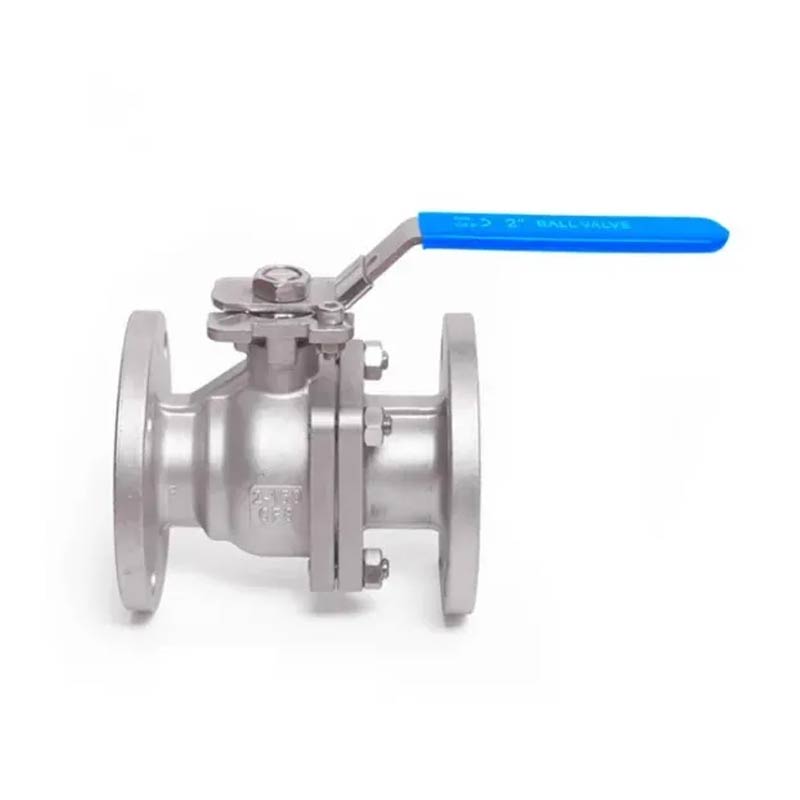

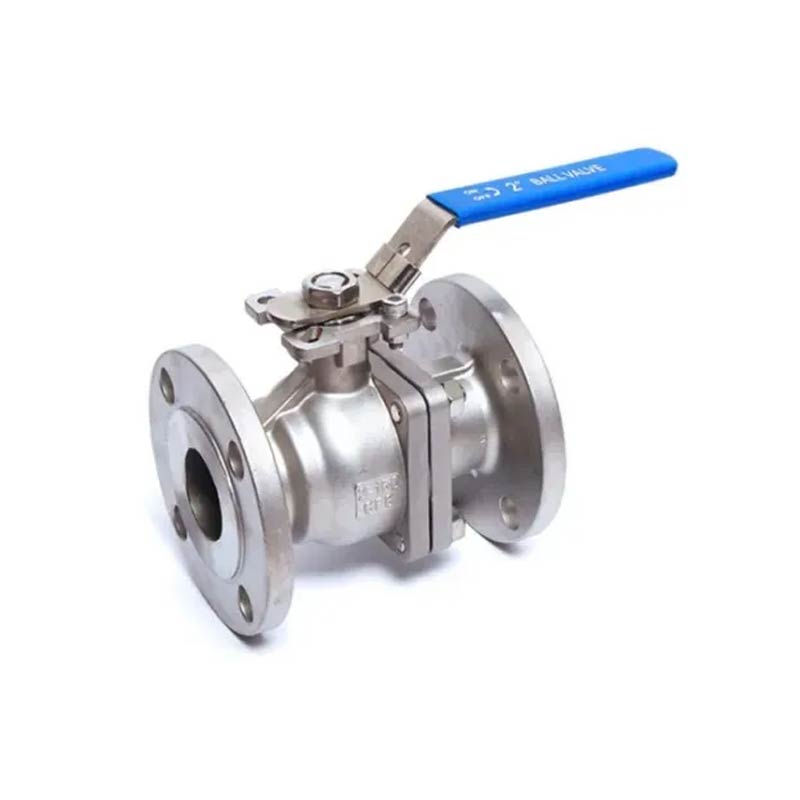

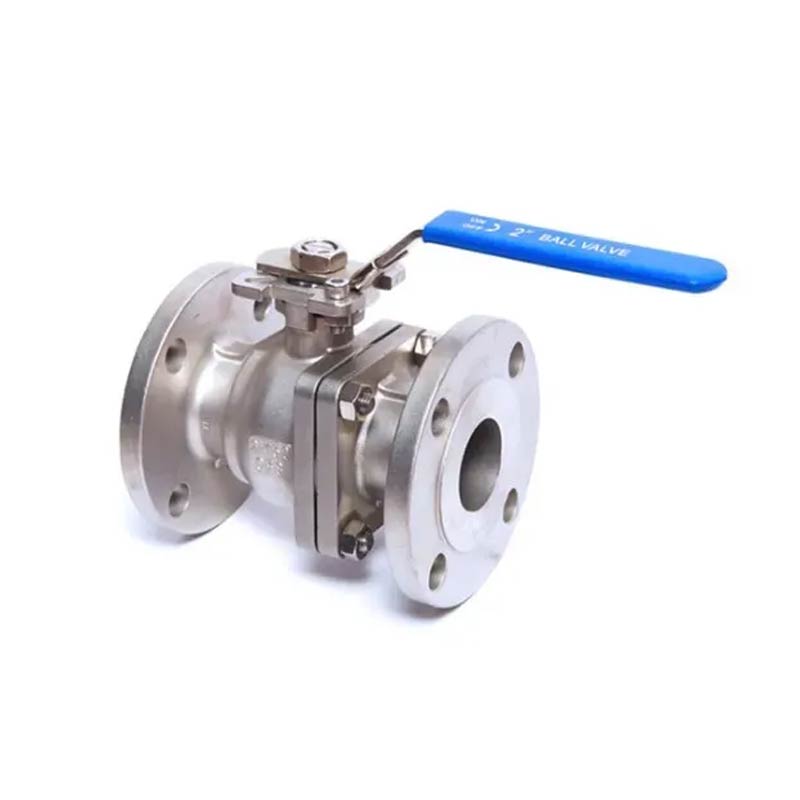

JOEPAI는 선도적인 밸브 제조업체입니다. ANSI CLASS150LB 스테인레스 스틸 플랜지 플로팅 볼 밸브의 작동 원리는 열리거나 열리는 것입니다 밸브 코어를 회전시켜 밸브를 닫습니다. 볼 밸브 스위치는 가볍고, 크기가 작으며, 큰 직경으로 만들 수 있고, 신뢰성이 높습니다. 밀봉, 구조가 간단하고 유지 관리가 용이하며 밀봉 표면과 구형 표면은 쉽게 부식되지 않는 닫힌 상태에 있는 경우가 많습니다. 미디어로. 그들은 다양한 산업 분야에서 널리 사용됩니다. 플랜지 볼 밸브 마찰이 없는 스위치, 마모가 적은 등 고유한 장점이 있습니다. 씰, 작은 개폐 토크, 크기 감소 능력 액추에이터의. 물이 엄격한 석유화학도시에서 널리 사용됩니다. 공급 및 배수 요구 사항.
유체 저항은 작고 저항 계수는 다음과 같습니다. 같은 길이의 파이프 세그먼트의 것입니다.
구조가 간단하고 크기가 작고 무게가 가볍습니다.
단단히 신뢰성이 있습니다. 플라스틱은 밀봉 표면 재료로 널리 사용됩니다. 볼 밸브의 경우 밀봉 성능이 좋습니다. 또한 널리 사용되었습니다. 진공 시스템에서.
작동이 쉽고, 빠르게 열고 닫을 수 있으며, 90°만 회전하면 됩니다. 완전 개방형에서 완전 폐쇄형으로 원격 제어에 편리합니다.
유지 관리가 쉽고 볼 밸브 구조가 간단하며 씰링 링이 일반적으로 이동이 가능하므로 분해 및 교체가 상대적으로 편리합니다.
밸브가 완전히 열리거나 완전히 닫히면 밸브의 밀봉 표면이 볼과 밸브 시트는 매체로부터 격리되어 있습니다. 매체가 통과할 때 이를 통해 밸브의 밀봉 표면이 부식되지 않습니다.
수 밀리미터에서 수 밀리미터에 이르는 직경으로 폭넓게 적용 가능 미터이며 고진공에서 고진공까지 다양한 응용 분야에 적합합니다. 압력.
1. 설계 및 제조 표준: API 6D, API 608, BS 5351.
2. 압력 및 온도 표준: ASME B16.34.
3. 대면 치수 표준 : ASME B16.10.
4. 플랜지 표준: ASME B16.5, ASME B16.47.
5. 테스트 및 검사 표준: API 598, API 6D.
| 제품명 | 플로팅 Ansi 150lb 스테인레스 스틸 2개 플랜지형 볼 밸브 |
| 1. 재료 | SS304/316/304L/316L(CF8/CF8M/CF3/CF3M), WCB 등 |
| 2. 크기 | 1/2~8인치(DN15~DN200) |
| 3. 나사 규격 | ISO9001 및 CE, TS |
| 4. 항구 | 전체 포트 |
| 5. 작업 압력 | 150LB~1500LB |
| 6. 연결 종료 | 플랜지 |
| 7. 근무온도 | -20~300°C, 또는 다양한 고객 요구 사항에 따라 산업. |
| 8. 적합한 매체 | 물, 천연가스, 기름 및 일부 부식성 액체 |
| 9. 운영 | 핸들 작동식, 잠금 장치는 옵션입니다. |
| 10. 검사 및 테스트 | API598에 따르면 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
