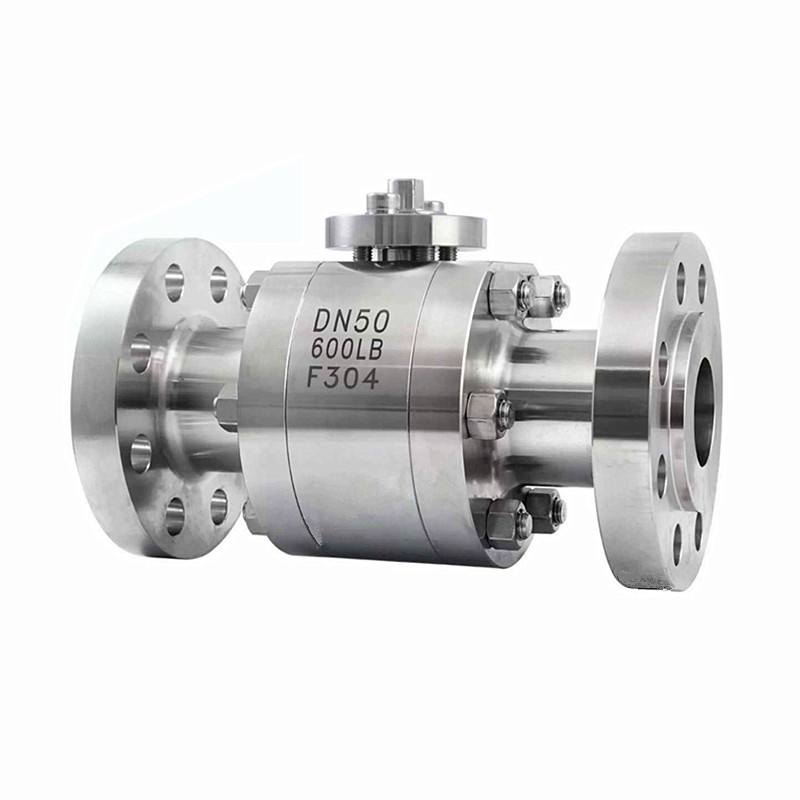

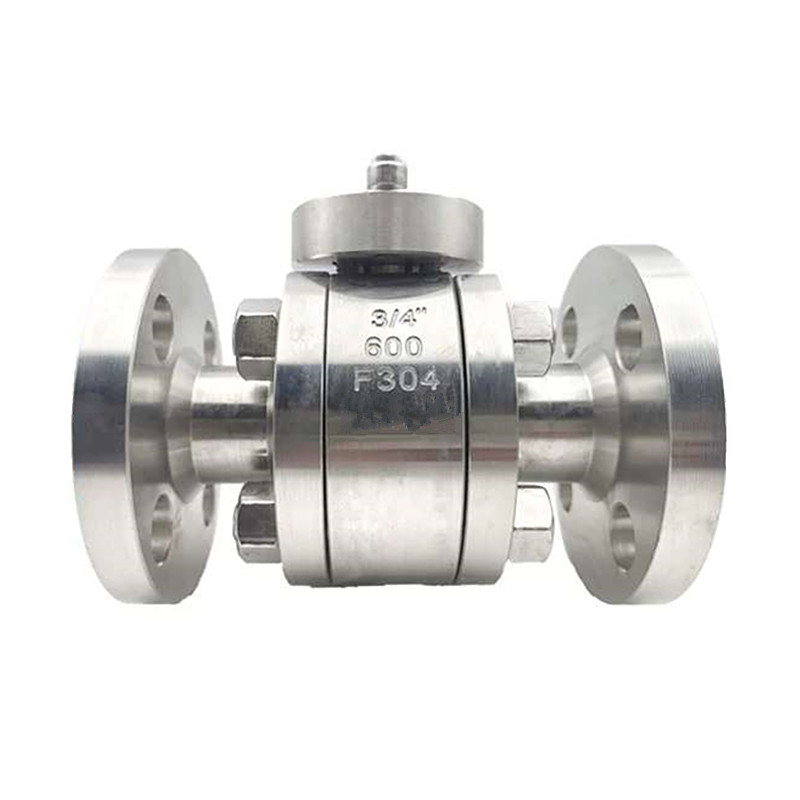

ANSI 플랜지형 고압 단조 볼 밸브 600LB

JOEPAI 밸브는 2003년부터 ANSI 플랜지형 고압 단조 볼 밸브 600LB 시장에 깊이 관여하여 고객 맞춤형 및 수출 서비스에 중점을 두고 있습니다. 풍부한 OEM 경험과 국제적인 단조 고압 밸브 프로젝트 매칭 기록. 고압, 고온 또는 부식성 매체와 같은 혹독한 조건을 포함하는 산업 응용 분야에서는 단조 볼 밸브가 주조 밸브보다 더 신뢰할 수 있는 선택인 경우가 많습니다. 주조 공정을 사용하는 대부분의 볼 밸브와 달리 단조 밸브는 독특한 제조 방법을 통해 구조적 강도와 내압성이 크게 향상됩니다. 안전성, 신뢰성 및 최대 강도가 ​​타협할 수 없는 가혹한 조건에서는 단조 볼 밸브를 선택하십시오.

디자인의 장점

3피스 본체 디자인: 밸브 본체는 두 부분으로 나누어져 구성 요소의 유지 관리 및 교체가 용이하고 가동 중지 시간이 줄어들며 밸브의 전반적인 강도와 밀봉 성능이 향상됩니다.

단조 강철 재질: 밸브 본체, 볼 및 밸브 스템은 모두 고품질 단조 강철(예: A105, F304, F316)로 만들어져 강도가 높고 내식성이 우수합니다. 다양한 화학 매체의 침식을 방지하고 밸브의 수명을 연장할 수 있습니다.

플로팅 볼 디자인: 볼은 매질의 압력 하에서 자유롭게 부유할 수 있으며 밸브 시트에 꼭 맞아 우수한 밀봉 효과를 형성하고 누출 위험이 없습니다.

플랜지 연결: ASME B16.5 표준을 준수하는 표준 플랜지 연결 방법을 채택하여 설치의 신뢰성과 밀봉 성능을 보장합니다.

화재 안전 설계: API 607 ​​표준을 준수하는 밸브는 화재 발생 시에도 밀봉 성능을 유지하여 매체 누출을 방지하고 시스템 안전을 보장합니다.

정전기 방지 장치: 정전기 방지 장치가 내장되어 정전기 축적을 효과적으로 방지하고 화재 및 폭발 위험을 줄이며 특히 가연성 및 폭발성 매체 제어에 적합합니다.

다중 작동 모드: 원격 자동 제어를 달성하기 위해 수동, 공압, 전기 또는 유압 액추에이터를 장착할 수 있습니다.

밸브 설계가 완료되면 당사의 숙련된 기술자들이 단조 공정을 진행합니다. 단조에는 금속을 고강도, 조밀한 부품으로 성형하기 위해 기계적 힘(종종 열과 결합)을 가하는 작업이 포함됩니다. 밸브 본체와 내부 부품이 모두 단조되어 가장 까다로운 조건에서도 안정적인 성능을 제공하는 매우 견고하고 견고한 밸브가 탄생했습니다.

기술 사양

공칭 직경: 1/2″ ~ 8″ (DN15 ~ DN200)

압력 등급: 150LB~600LB

온도 범위: -29℃ ~ +425℃

연결 방법: 플랜지 연결(ASME B16.5 표준 준수)

작동 모드: 수동, 공압, 전기, 유압

설계 표준: API 608, ASME B16.34

테스트 표준: API 598, ISO 5208

방화 설계: API 607

적용 가능한 매체: 물, 기름, 가스, 화학 매체 등

단조 볼 밸브 부품 재료

주요 치수

C아가씨 150LB                                                                                                                                                                                                                                                                                                                                                        단위 : mm

C아가씨 300LB                                                                                                                                                                                                                                                                                                                                                     단위 : mm

C아가씨 600LB                                                                                                                                                                                                                                                                                             단위 : mm

NPS	DN	d	L			플랜지						W	H
			RF	RTJ	흑백	D	D1	D2	f	b	N-Φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
