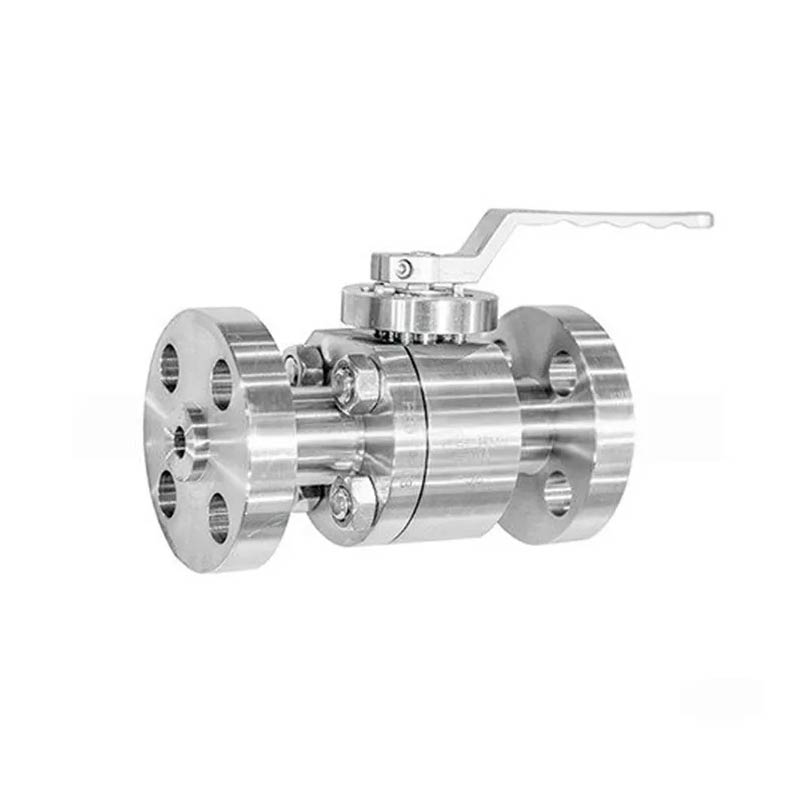

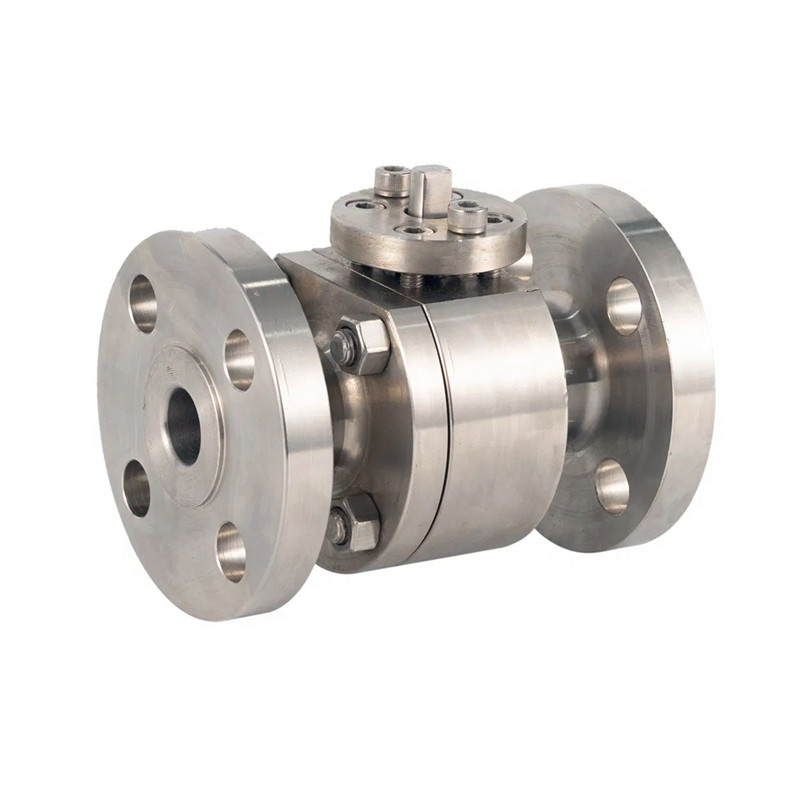

단조 고압 플랜지 볼 밸브

JOEPAI 밸브는 단조 고압 플랜지 제작에 깊이 관여해 왔습니다. 2003년부터 볼 밸브 시장에 진출하여 맞춤형 및 수출 서비스에 중점을 두고 있습니다. 풍부한 OEM 경험과 국제적인 단조 고압 밸브 프로젝트 매칭 기록. 고압, 고온 또는 부식성 매체와 같은 혹독한 조건을 포함하는 산업 응용 분야에서는 단조 볼 밸브가 주조 밸브보다 더 신뢰할 수 있는 선택인 경우가 많습니다. 주조 공정을 사용하는 대부분의 볼 밸브와 달리 단조 밸브는 독특한 제조 방법을 통해 구조적 강도와 내압성이 크게 향상됩니다. 안전성, 신뢰성 및 최대 강도가 ​​타협할 수 없는 가혹한 조건에서는 단조 볼 밸브를 선택하십시오.

디자인의 장점

고압 볼 밸브는 고압에서 유체 또는 가스 매체를 제어하고 견디도록 설계되었으며 일반적으로 평방 인치당 수백에서 수천 파운드(psi) 범위의 작동 압력을 처리합니다. 이 밸브는 스테인리스강, 탄소강 및 기타 고강도 합금으로 제조되어 고압 조건에서 누수 없는 문제 없는 작동을 보장하며 탁월한 밀봉 성능과 내구성을 제공합니다.

단조 볼 밸브를 선택할 때 제조 공정이 주조 밸브의 공정과 어떻게 다른지 이해하는 것이 중요합니다. 주조 밸브와 마찬가지로 단조 볼 밸브의 생산은 특정 운영 요구 사항에 맞는 세부 설계 및 엔지니어링으로 시작됩니다. 고객은 자신의 애플리케이션 요구 사항에 맞게 다양한 설계 매개변수 중에서 선택할 수 있는 유연성을 갖습니다. 당사는 다양한 크기, 압력 ​​등급, 재료 등급 및 트림 구성으로 단조 볼 밸브를 제공합니다. 예를 들어, 당사의 가혹한 서비스 단조 볼 밸브는 ½" ~ 20" 크기로 제공되며 압력 등급은 ANSI 150# ~ 4500#입니다.

밸브 설계가 완료되면 당사의 숙련된 기술자들이 단조 공정을 진행합니다. 단조에는 금속을 고강도, 조밀한 부품으로 성형하기 위해 기계적 힘(종종 열과 결합)을 가하는 작업이 포함됩니다. 밸브 본체와 내부 부품이 모두 단조되어 가장 까다로운 조건에서도 안정적인 성능을 제공하는 매우 견고하고 견고한 밸브가 탄생했습니다.

디자인 표준

기술 사양 : GB AS DIN JS
설계 표준: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
대면 : GB / T 12221 ASME B16.10
플랜지 끝 : GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
테스트 및 검사: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

성능사양

명목상 압력:PN1.6-6.4,Class150/300,10K/20K
강도 테스트: 1.5PN
씰 테스트: 1.1PN
가스 밀봉 테스트: 0.6Mpa
밸브 본체 주요 재료: A105,F304,F316, 이중 스테인레스 스틸
적합한 매체: 물, 증기, 기름, 섬유 함유, 작은 고체 입자, 슬러리 등
적합한 온도:-29℃~180℃;-29℃~425℃;-40~540℃

단조 볼 밸브 부품 재료

주요 치수
