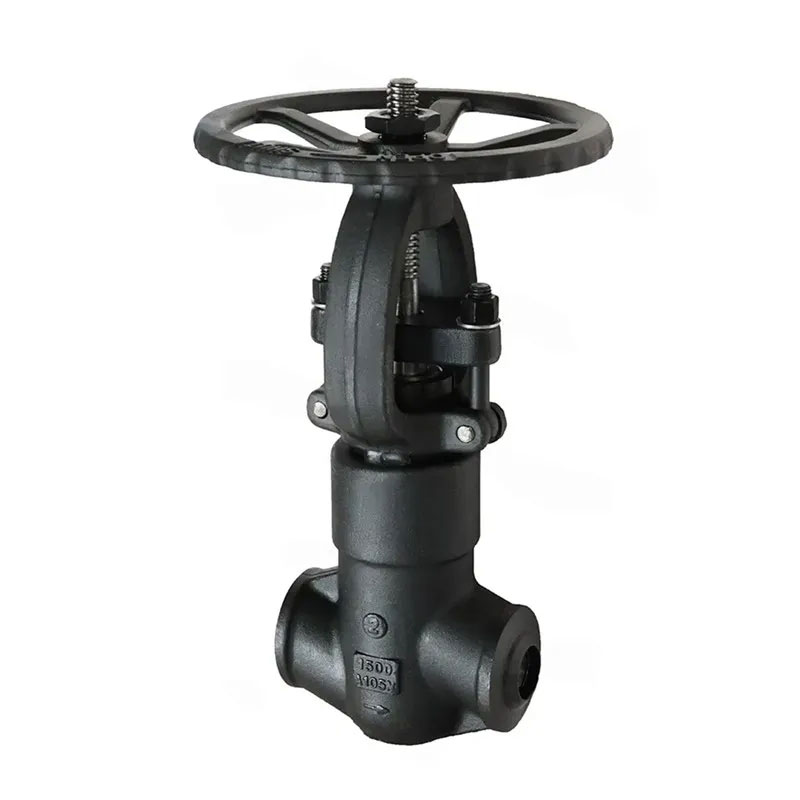

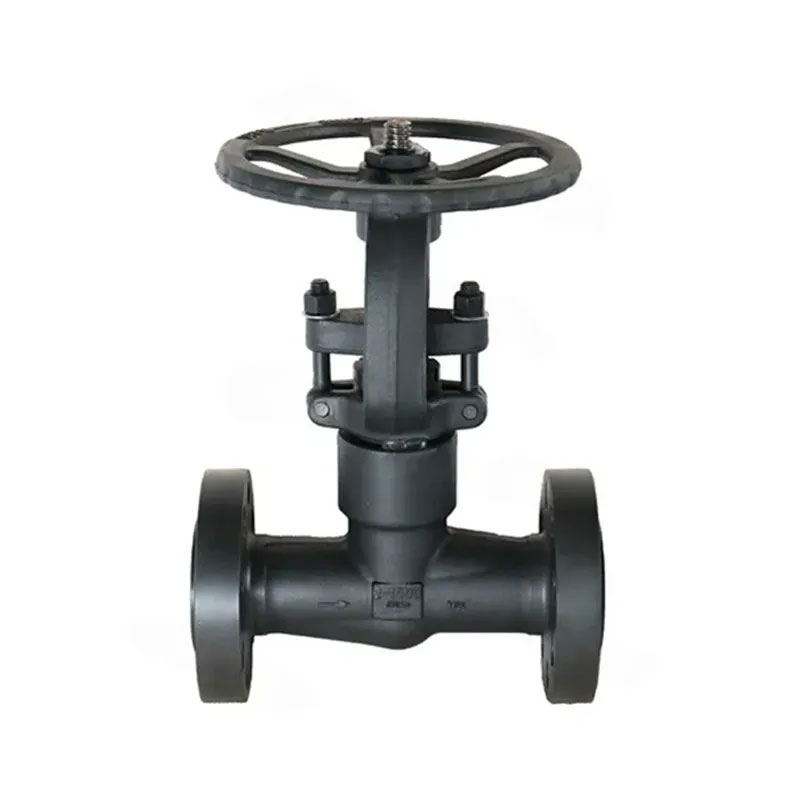

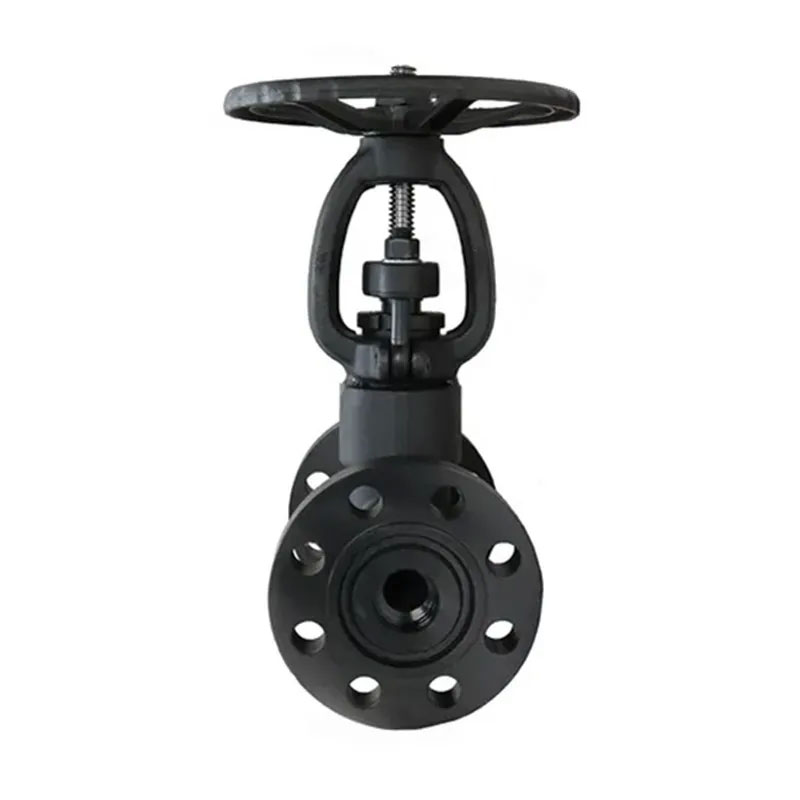

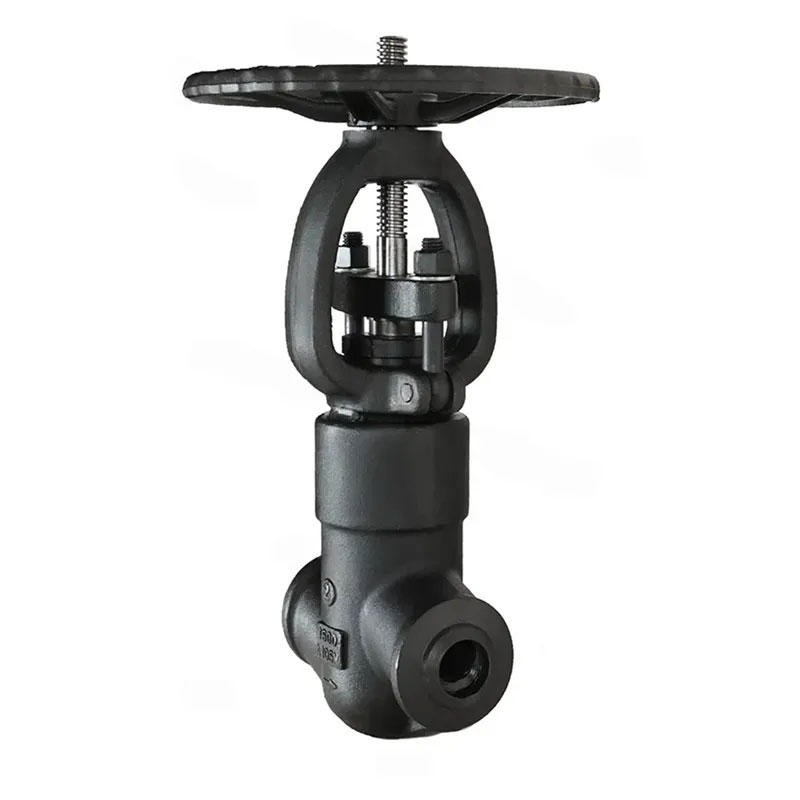

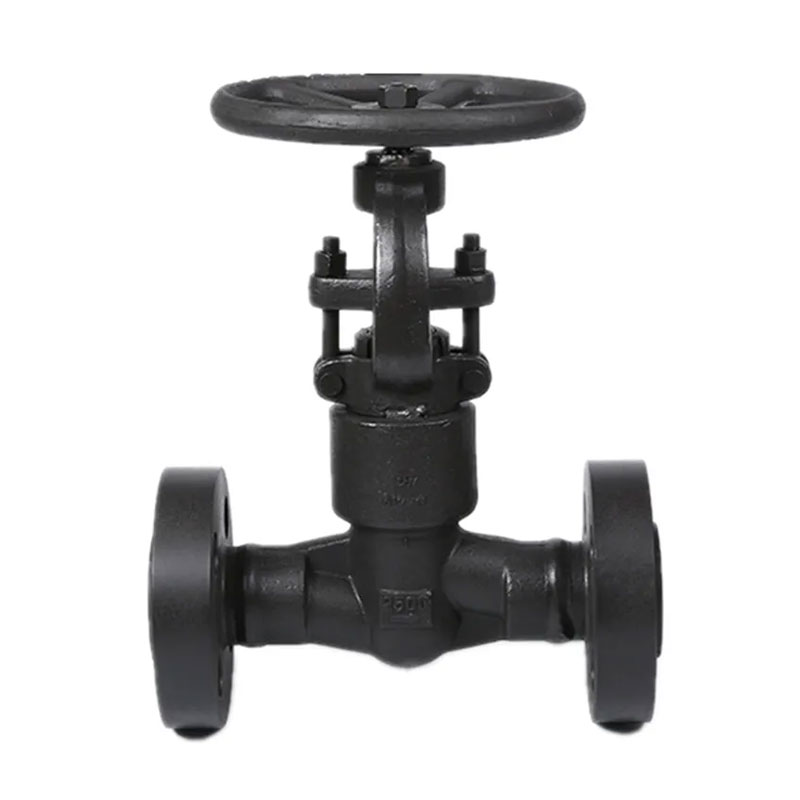

Joepai Freged Steel Flanged Pressube Seal Globe Valve는 중국에서 만들어 져 설치를 더 쉽게 만듭니다. 높은 압력 조건을 처리하도록 설계된이 밸브는 석유 및 가스, 발전 및 석유 화학과 같은 산업에 이상적입니다. 고압 유체 제어가 중요한이 부문에서는 밸브의 압력 - 씰 설계는 안정적인 작동을 보장합니다. 이 글로브 밸브는 극심한 압력 차이에서도 밀봉을 유지하여 누출을 방지하고 시스템 안전을 보장 할 수 있습니다. A105N은 일반적인 산업 응용 분야에 탁월한 강도를 제공합니다. F304는 적당한 부식성 환경에 적합한 반면 F316은 화학 식물 및 해양 설치와 같은 매우 공격적인 환경에서 강화 된 부식 저항을 제공합니다. 이 다양성은 광범위한 산업에 적응할 수있게합니다.
1. 디자인 -API 602 / BS 5352 / ASME B16.34
2. 플랜지 엔드 -ASME B16.5
3.BW 엔드 -ASME B16.25
4.SW 엔드 -ASME B16.11
5. 스크류 끝 -ASME B1.20.1
6. 테스트 -API598
7. 특정-NACE MR-01-75
1. 보닛, 용접 된 보닛 또는 압력 씰 보닛
2. 디스크/콘 디스크를 플러그 타이핑합니다
3. 고요한 포트 또는 기존 포트
4. 아웃 사이드 나사와 요크 (OS & Y), 상승 줄기
5. 극저온 서비스를위한 확장 된 보닛
6. 물질 : Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 등.
7. DICS 및 STEM : A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8. 작동 : 핸드 휠
9. 해안 /석유 /가스 /화학 /석유 화학 펄프 /종이 /물 /폐수
/선박
| 압력 | 150lb | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| 강도 테스트 | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| 밀봉 테스트 | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| 항공 테스트 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 아니요 | 이름 | CS에서 ASTM | ASTM에 관해서 | ASTM에서 SS | |
| 타입 A105 | F22를 입력하십시오 | 유형 F304 (L) | F316 (L) 유형 | ||
| 1 | 몸 | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | 틈 메우는 물건 | 골판지 SS+흑연 | ss+ptfe | ||
| 3 | 볼트 | A193 B7 | A193 B16 | A193 B8 | A193 B8m |
| 4 | 핀 | A276 420 | A276 304 | ||
| 5 | 포장선 | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | 볼트 | A193 B7 | A193 B16 | A193 B8 | A193 B8m |
| 7 | 너트 | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | 너트 | A276 410 | |||
| 9 | 너트 | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | 명찰 | 봄 여름 시즌 | |||
| 11 | 핸드 휠 | A197 | |||
| 12 | 선 | A216 WCB | A351 CF8 | ||
| 13 | 포장 | 유연한 흑연 | ptfe | ||
| 14 | 보닛 | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | 줄기 | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | 디스크 | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | 중간 | 물, 기름, 가스 | 물, 기름, 가스 | 산, 물, 오일, 가스 | |
| 18 | 온도 | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| 크기 | S | L | T | W | H ≈ | 체중 (kg) ≈ | ||||||
| 인치 | DN | ANSI | 그는입니다 | 800lb | 2500 lb | a n s i | 큰, bs | J I S | 800lb | 2500 lb | ||
| NPI | RC | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
