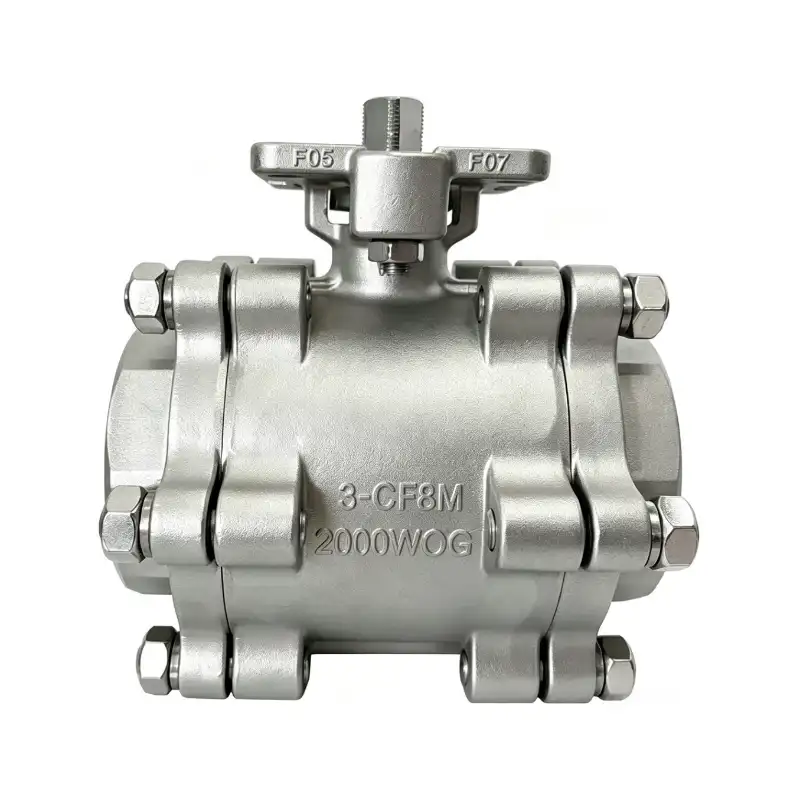

풀 랩 러그 2000WOG 3피스 볼 밸브

Joepai는 새로 개발된 12볼트 풀 랩 러그 2000WOG 3피스 볼 밸브를 공식 출시했습니다. 강화된 밸브 본체, 360° 완전 랩 볼트 구조, 파열 방지 스템 설계로 업그레이드된 상단 장착 플랫폼을 특징으로 하는 이 밸브는 변동하는 고압 조건에서 변형 및 누출 위험을 최소화하도록 설계되어 심각한 압력 영향에 노출된 파이프라인에 대한 신뢰할 수 있는 차단 솔루션을 제공합니다.

완전 강화 구조 | 표준 2000WOG 3피스 볼 밸브와의 차이점

두꺼워진 밸브 본체는 고압에서 방사형 변형을 방지합니다.

밸브 본체 벽 두께가 40% 이상 증가했습니다. 확대된 중앙 본체는 가압된 매체로 인한 팽창에 대응하기 위해 완전한 압력 베어링 공동을 생성합니다. 양쪽 끝 나사 부분은 외벽이 더 두껍고 나사 루트의 벽 두께가 두 배로 늘어나 고압에서 나사가 팽창하고 균열될 위험이 없습니다. 넓어지고 높아진 주조 리브는 응력 집중 지점을 제거하여 비정상적인 압력 상승에 대한 폭발 저항을 크게 향상시킵니다.

12볼트 풀 랩 러그 클램핑 구조로 고압 하에서 틈새 누출 방지

일반 3피스 볼밸브는 상단과 하단에 가는 볼트 4개만 사용합니다. 좁고 얇은 연결 러그는 고압에 의해 생성된 분리력으로 인해 세그먼트 분리가 발생하기 쉽고 개스킷을 통한 매체 누출이 발생합니다. 이 견고한 모델은 12개의 강화 육각 볼트를 사용하여 모든 측면을 완전히 조이고 분리 장력을 고르게 분산시킵니다. 아크 강화 리브가 있는 넓고 두꺼워진 풀 랩 러그는 구조적 강도를 강화하고 볼트 구멍 파손을 방지합니다. 순간적인 충격 압력 하에서도 3개의 밸브 세그먼트는 단단히 잠긴 상태를 유지하여 개스킷 누출을 방지합니다.

파열 방지 스템을 갖춘 업그레이드된 통합형 상단 플랜지 플랫폼

무거운 통합형 캐스트 ​​탑 장착 플랫폼은 범용 액추에이터 설치를 지원합니다. 두꺼운 강화 리브가 플랫폼과 밸브 본체를 연결하여 뛰어난 견고성을 제공합니다. 확대된 밸브 스템에는 파열 방지 잠금 구조가 내장되어 있습니다. 파이프라인에 순간적인 압력 서지가 발생하면 스템이 매체에 의해 배출되는 것을 방지하여 위험한 누출을 방지합니다. 톱니 모양의 스템 사각형 헤드는 변속기 결합을 단단히 보장하고 자동 작동 중에 미끄러짐을 방지하며 공압 및 전기 액추에이터와 호환됩니다.

대상 애플리케이션 시나리오 | 이 헤비듀티 볼 밸브를 선택해야 하는 경우

✅ 시작과 중지가 빈번한 고압 가스 파이프라인 고압 질소, 수소, 압축 공기 및 산소 파이프라인; 공기 압축기, 부스터 및 가스 저장 탱크 출구의 차단 밸브. 밸브를 자주 열고 닫으면 심각한 에어 해머 충격이 발생합니다. 표준 4볼트 밸브는 세그먼트 분리에 취약합니다. 균형 잡힌 12볼트 구조는 순간적인 분리 장력을 상쇄합니다. 일반적인 응용 분야: 질소 및 산소 발생 장비, 레이저 절단용 고압 가스 회로, 가스 충전소의 분기 파이프라인.

✅ 석유 및 가스용 맥동 압력 분기 파이프라인 / LNG 유전 샘플링 파이프라인, 소규모 석유 및 가스 운송 분기, LNG 기화용 고압 분기. 불안정한 맥동압력에 견딜 수 있도록 제작되었으며 내피로성이 뛰어나 장기간 작동 시 볼트 풀림 및 밸브 본체 변형을 방지합니다.

✅ 테스트 및 성형 장비용 고압 유압 시스템 유압 스테이션의 고압 오일 회로, 압력 테스트 벤치, 사출 성형 및 다이캐스팅 장비, 고압 플러싱 기계. 빈번한 역방향 충격으로 10-14 MPa에서 지속적으로 작동합니다. 두꺼워진 몸체는 영구적인 팽창 변형과 내부 누출을 방지합니다.

✅ 가연성 및 폭발성 고압 화학 매체용 파이프라인 유기 용매, 고압 연료 가스 및 경유 제품용 운송 파이프라인. 약한 응력 지점이 없는 이 밸브는 강화된 방폭 안전성을 제공하며 산업 플랜트의 엄격한 방폭 사양을 충족합니다.

선택 참고 | 표준 밸브로 충분한 작업 조건

안정적인 고온의 깨끗한 물, 정적 화학 액체, 중앙 에어컨 냉매 및 일반 보일러 순환수를 운반하는 파이프라인과 같이 파이프라인이 드물게 전환 작업을 수행하고 수격 현상/에어 해머 충격 없이 일정한 압력을 유지하는 경우 표준 4볼트 2000WOG 볼 밸브로 충분하며 더 나은 비용 성능을 제공합니다.

핵심 선택 구별 표준 4볼트 2000WOG 볼 밸브: 정적이고 안정적인 압력 서비스를 위해 설계됨 12볼트 풀 랩 러그 2000WOG 볼 밸브: 지속적인 고압 + 순간 충격/맥동 압력을 위한 이중 조건 전문가

결론

새로운 12볼트 풀 랩 러그 2000WOG 3피스 볼 밸브는 경량 비용 절감을 거부합니다. 두꺼워진 본체, 전방위 볼트 클램핑 및 다양한 안전 최적화를 통해 특히 고압 충격 시나리오에서 누출 위험을 해결합니다. 파이프라인에 빈번한 전환, 펌프 시작/종료, 압력 변동 및 가스 충격이 포함되는 경우 이 강화된 3피스 볼 밸브는 매체 누출 및 계획되지 않은 가동 중지 시간으로 인한 안전 위험을 효과적으로 줄여 까다로운 고압 작업 환경에 대한 안정적인 차단 솔루션 역할을 합니다.
