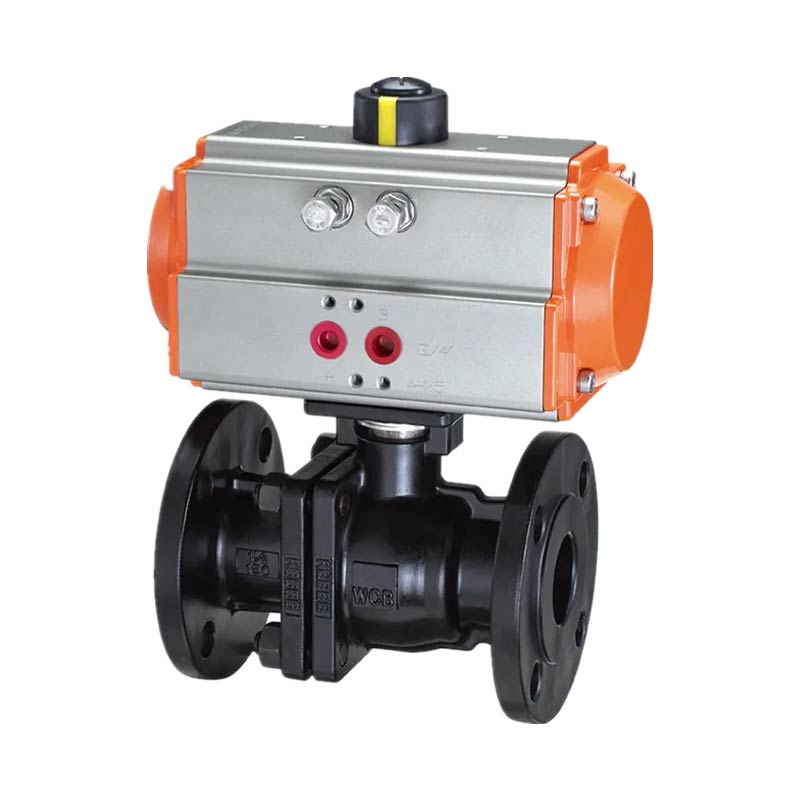

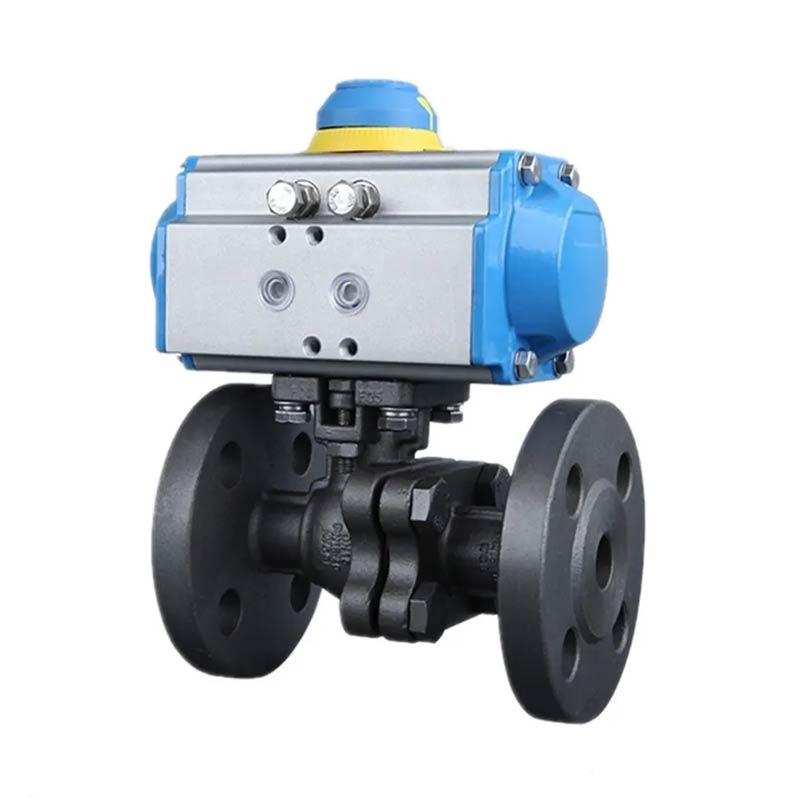

공압 작동 주강 2PC 플랜지 볼 밸브

JOEPAI 내구성 공압 작동 주강 2PC 플랜지 볼 밸브는 주로 차단하는 데 사용됩니다. 또는 파이프라인에 매체를 연결하고 유체 조절 및 통제. 그 중 단단하게 밀봉된 V자형 볼 밸브는 전단력이 강합니다. V자형 코어와 용접된 경질 합금의 금속 시트 사이의 힘, 이는 섬유, 작은 고체를 함유한 매체에 특히 적합합니다. 입자 등. 파이프라인의 다중 방향 볼 밸브는 뿐만 아니라 흐름 방향의 병합, 분할 및 전환을 유연하게 제어 다른 두 채널을 연결하려면 모든 채널을 닫아야 합니다. 이러한 유형의 밸브는 일반적으로 파이프라인에 수평으로 설치되어야 합니다.

공압 작동 주강 2PC 플랜지 볼 밸브, 탄소강 표면 하드 씰 볼 밸브 본체는 고급 스프레이 기술을 채택하고 다양한 작업 조건을 처리하면 가장 높은 경도에 도달할 수 있습니다. HRC78. 밸브 시트 밀봉 표면 처리로 최대의 효과를 얻을 수 있습니다. HRC72의 경도. 볼과 밸브 시트가 짝을 이루고 접지되어 있으며 모두 볼 밸브의 전체 밀봉 표면의 밀봉 영역이 정밀합니다. 지상. 물과 같은 고온 및 고압 매체에 적합합니다. 증기, 석유, 석탄, 섬유, 점성 및 부식성 매체뿐만 아니라 매체 입자로. 금속 밀봉 볼 밸브에는 플로팅 볼의 두 가지 구조가 있습니다. 그리고 고정된 공. 금속 시트 링이 구면에 접촉하고, 균일한 스프링 하중이 시트 링에 작용하여 시트 사이에 밀봉을 형성합니다. 링과 구형 표면. 탄소강 2PC 플랜지 볼 밸브 스프링 하중으로 인해 보조 씰을 확장하여 사이의 씰링을 달성합니다. 밸브 본체와 시트 스프링의 하중은 밸브 시트와 구 사이의 안정적인 밀봉. 저기압에서 조건에 따라 씰링 그리스 주입 시스템을 설계할 수 있습니다. 밸브 시트와 구의 밀봉 표면.

제품 특징:

공압 구동 주강 2PC 플랜지 볼 밸브는 산업 자동화 유체 제어 시스템을 위해 특별히 설계되었으며, 이 제품은 고성능 주강 밸브 본체와 고효율 공압 구동기를 통합하여 탁월한 내구성, 밀봉 및 빠른 개폐 제어를 달성합니다. 주요 기능은 다음과 같습니다:

1. 고성능 복동 또는 스프링 리턴(단동) 공압식 액츄에이터를 장착하여 빠른 응답과 높은 토크 출력을 제공하여 빠른 90도 회전과 개폐가 가능하고 고주파 자동화 제어 요구 사항을 충족합니다.

2. 밸브 본체는 고품질 주강(예: WCB)으로 정밀 주조 및 가공되어 탁월한 기계적 강도와 내충격성을 제공하므로 중압 및 고압 응용 분야와 열악한 산업 환경에 적합합니다.

3. 2피스 분할 몸체 설계로 작고 가벼우며 설치, 유지 관리가 용이하고 내부 밸브 코어의 신속한 제거 및 교체가 용이하여 장기 유지 관리 비용이 크게 절감됩니다.

4. 강화 폴리테트라플루오로에틸렌(PTFE) 또는 금속 밀봉 재료로 구성된 밸브 시트는 정밀 연마 볼과 누출 없는 밀봉을 형성하여 광범위한 가혹한 매체 및 압력에서도 안정적인 차단을 보장합니다.

5. 전체 구멍 또는 축소 구멍 설계는 흐름 저항을 최소화하여 파이프라인 압력 손실을 효과적으로 줄이고 높은 유속이 필요한 응용 분야에 적합합니다.

6. 표준 플랜지 연결(예: ANSI, JIS, DIN)을 통해 설치가 용이합니다. 이러한 제품은 수처리, 석유화학, 발전, 제지 등의 산업에서 물, 증기, 석유, 가스 및 특정 부식성 매체를 제어하는 ​​데 널리 사용됩니다.

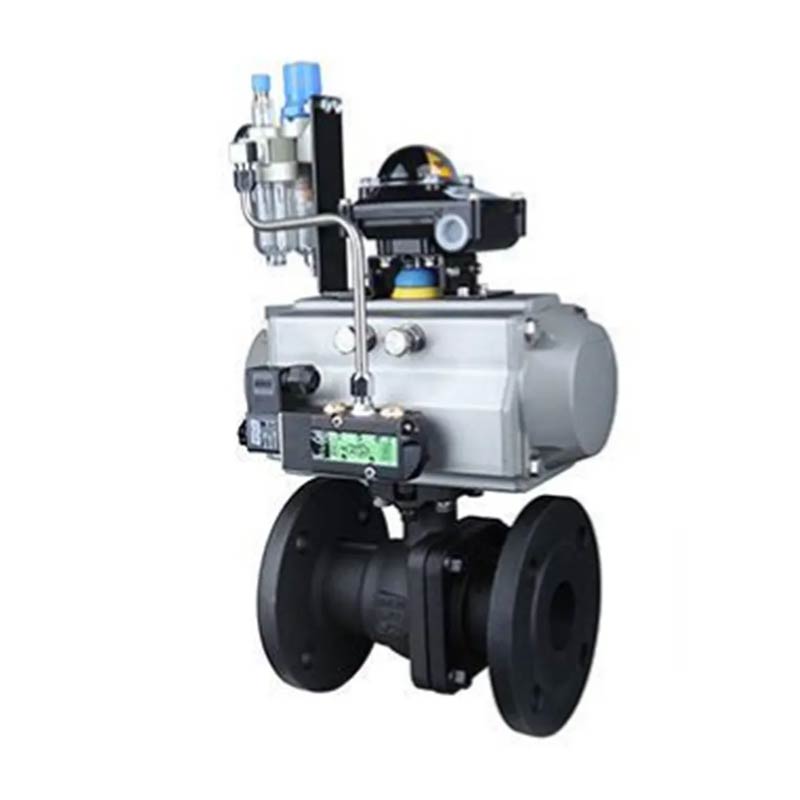

7. 리미트 스위치, 솔레노이드 밸브, 필터 감압 밸브 및 위치 표시기와 같은 액세서리를 장착할 수 있어 밸브 상태에 대한 실시간 피드백을 제공하고 시스템 통합 및 안전 인터록 제어가 가능합니다.

안정적이고 효율적이며 오래 지속되는 자동 유체 제어 솔루션을 제공하려면 당사의 공압 플랜지 볼 밸브를 선택하십시오.

주요 부품 및 재료

주요 치수
