PTFE 라이닝 Y 패턴 글로브 밸브

JOEPAI는 중국의 PTFE 라이닝 Y 패턴 글로브 밸브의 선도적인 공급업체입니다. 이 밸브는 화학 처리, 반도체 및 제약을 포함한 심각한 부식성 및 독성 유체 응용 분야용으로 설계되었습니다. 이 라이닝 밸브는 전체 PFA 또는 PTFE 라이너(일반적으로 ≥3-5mm 두께)를 사용하여 공정 매체에서 모든 금속 구성 요소를 격리하여 뛰어난 내식성을 제공하고 값비싼 합금이 필요하지 않도록 합니다. 당사의 제조에서는 진공 또는 고온에서 낮은 투과성과 라이너 분리 위험을 줄인 일관되고 조밀한 라이닝을 위해 고급 트랜스퍼 성형 및 더브테일 앵커링을 사용합니다. ISO 인증 생산 시설과 강력한 공급망의 지원을 받아 긴급한 프로젝트 일정을 지원하기 위해 신속한 배송이 가능한 다양한 표준 PFA 라인 글로브 밸브 구성을 통해 안정적인 배송을 보장합니다.

문의 보내기

제품 설명

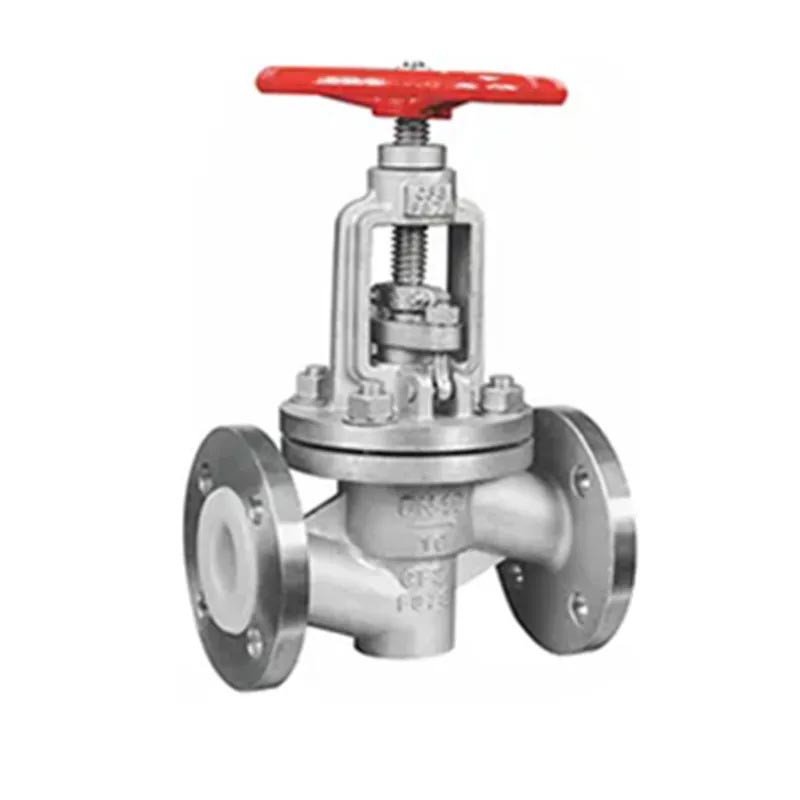

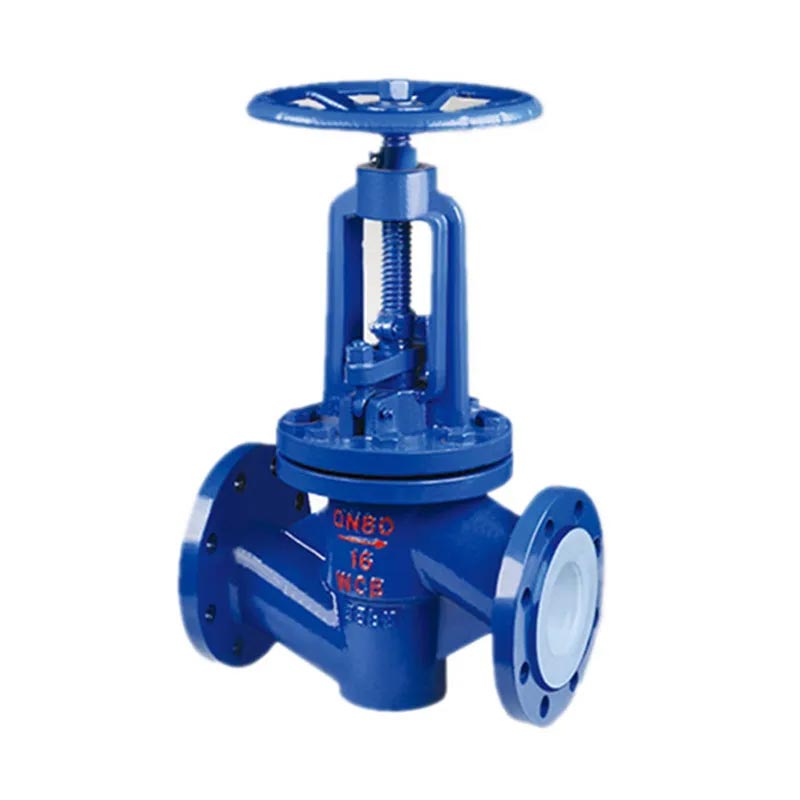

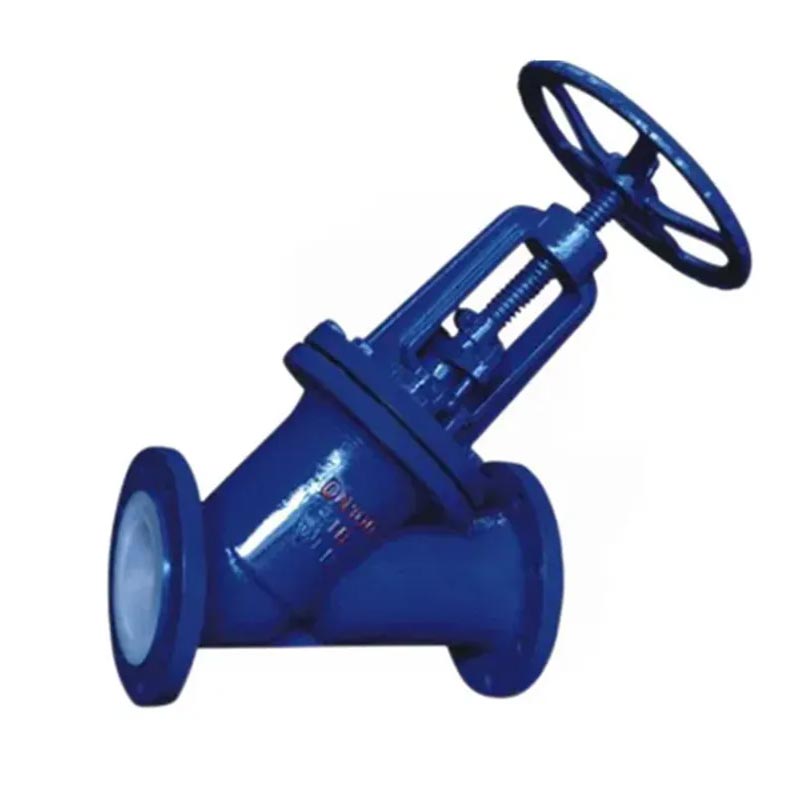

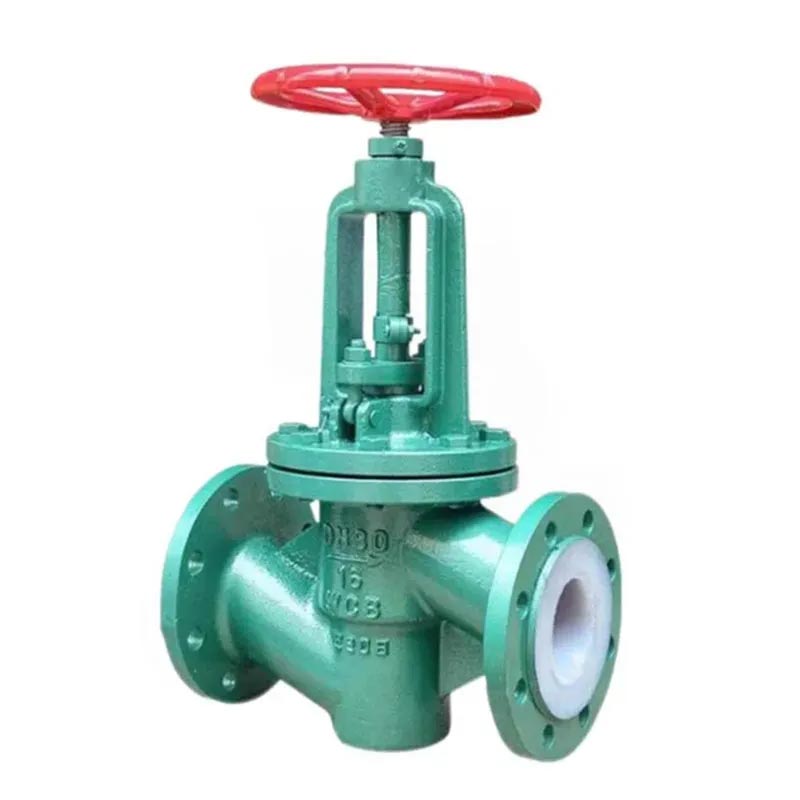

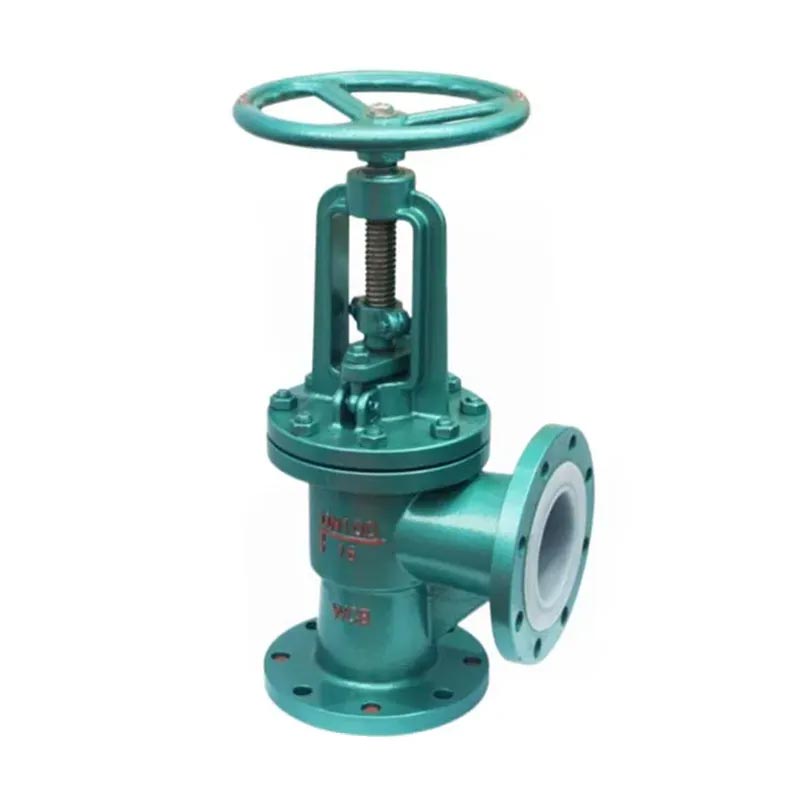

수십 년간의 엔지니어링 전문 지식을 갖춘 JOEPAI는 국제 표준을 엄격하게 준수하는 고품질 PTFE 라이닝 Y 패턴 글로브 밸브를 제공합니다. 각각 밸브는 공장을 떠나기 전에 100% 압력 및 밀봉 검사를 거칩니다. 공장. 우리는 OEM 지원, 짧은 배송 시간 및 맞춤형 서비스를 제공합니다. 프로젝트별 요구 사항에 맞는 자재 구성. 라이닝된 글로브 밸브는 폐쇄 요소(디스크)가 밸브 스템에 의해 구동되고 밸브 시트의 중심 축을 따라 위아래로 움직이는 차단 밸브 유형입니다. 일반적으로 파이프라인의 매체를 연결하거나 차단하는 데 사용되며 일반적으로 흐름 조절에는 사용되지 않습니다. 기본 구조에는 J41 유형 직선, J44 유형 각도 및 J45 유형 경사(Y 유형)가 포함됩니다.

특징

라인드 글로브 밸브는 컴팩트한 구조, 유연한 작동, 강력한 내식성 및 짧은 스트로크가 특징입니다. 이는 화학 산업, 석유, 제약, 식품, 철강 제련, 제지, 수력 발전 및 환경 보호와 같이 부식이 심각한 응용 분야에 널리 사용됩니다.

라이닝 재료: PFA, PTFE, FEP, GXPO 등

작동 방법: 수동, 기어(웜기어), 전기, 공압, 유압.

공격적인 화학 물질이 일반적으로 사용되는 산업에서는 표준 금속 밸브가 빠르게 부식 및 고장을 일으키게 됩니다. PTFE(폴리테트라플루오로에틸렌) 및 PFA(퍼플루오로알콕시) 라이닝 Y 패턴 글로브 밸브는 이러한 문제를 위해 특별히 설계되었으며 부식성이 매우 높거나 순수하거나 끈적한 매체의 흐름을 제어하기 위한 우수한 솔루션을 제공합니다.

밸브 표준

설계 및 제조 표준: GB12235
대면 차원: GB12221
플랜지 치수 표준: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020

테스트 및 검사

라이닝 레이어: 전기 스파크 감지
테스트 표준: GB/T 13927, API 598
공칭압력 : PN(MPA)
본체 테스트 압력: PNX1.5
씰 테스트 압력: PNX1.1

Y Pattern Globe Valve

주요 부품 재질

몸
바디 라이닝	불소 플라스틱
보닛	주철, 탄소강, 스테인리스강
디스크	탄소강, 스테인리스강, 전체가 불소로 피복됨 플라스틱
선
줄기	탄소강, 스테인리스강, 부분적으로 불소 코팅 플라스틱
핸드휠

	기준치(:mm)							기준값
DN(mm)	L	D	D1	D2	f	b	Z-Φd	~하다	W(kg)
DN(mm)	PN2.5m
15	130	95	65	45	2	16	4-f14	265	4
20	150	105	75	58	2	18	4-f14	270	5
25	160	115	85	68	2	18	4-f14	275	6
32	180	135	100	78	2	18	4-f18	290	9
40	200	145	110	88	3	18	4-f18	320	11
50	230	160	125	102	3	20	4-f18	335	14
65	290	180	145	122	3	22	8-f18	400	21
80	310	195	160	138	3	24	8-f18	450	30
100	350	230	190	162	3	24	8-f23	495	36
125	400	270	220	188	3	26	8-f26	560	70
150	480	300	250	218	3	28	8-f26	650	80
200	600	360	310	278	3	30	12-f26	750
250	650	425	370	335	3	32	12-Φ30	840	250
300	700	485	430	395	4	34	16-Φ30	970
350	790	550	490	448	4	38	16-f34		500

매개변수

공칭 직경	공칭 압력	작동 압력	L	D	D1	n-Fd	f	H1	H2	D0	무게
25	1.6 1.0	1.6	160	100	75	4-2	2	2595	280	120	4.5
32			200	120	90	4-14	2			140	13
40			200	130	100	4-14	3	320	353	140	9.5
50			230	140	110	4-14	3	342	375	160	16.5
65		1.0	290	160	130	4-14	3			180
80			310	190	150	4-18	3	467	520	200	32
100			350	210	170	4-18	3	532	600	280	45
125			400	240	200	8-18	3	604	685	280	67
150			480	265	225	8-18	3	635	728	320	89
200		0.6	495	320	280	8-18	4	735	866	400	145
250			622	375	335	12-18	4
300			698				4

Y Pattern Globe Valve
