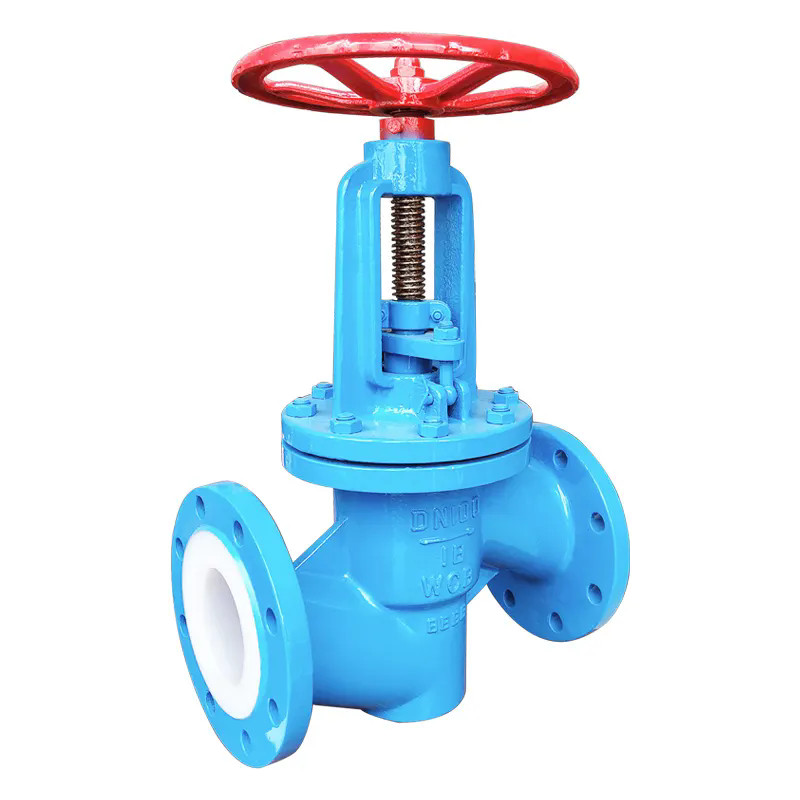

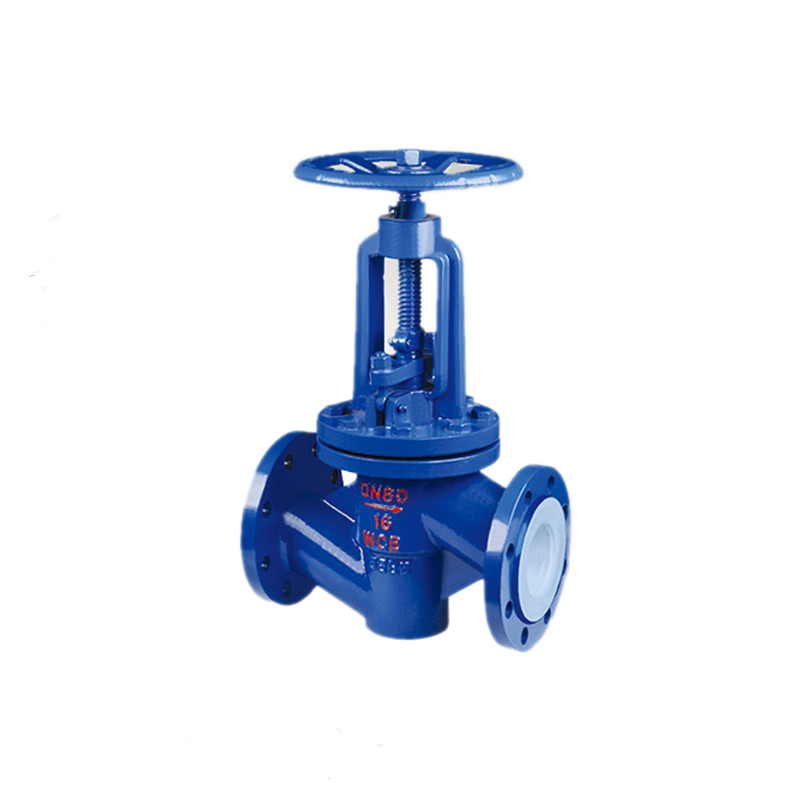

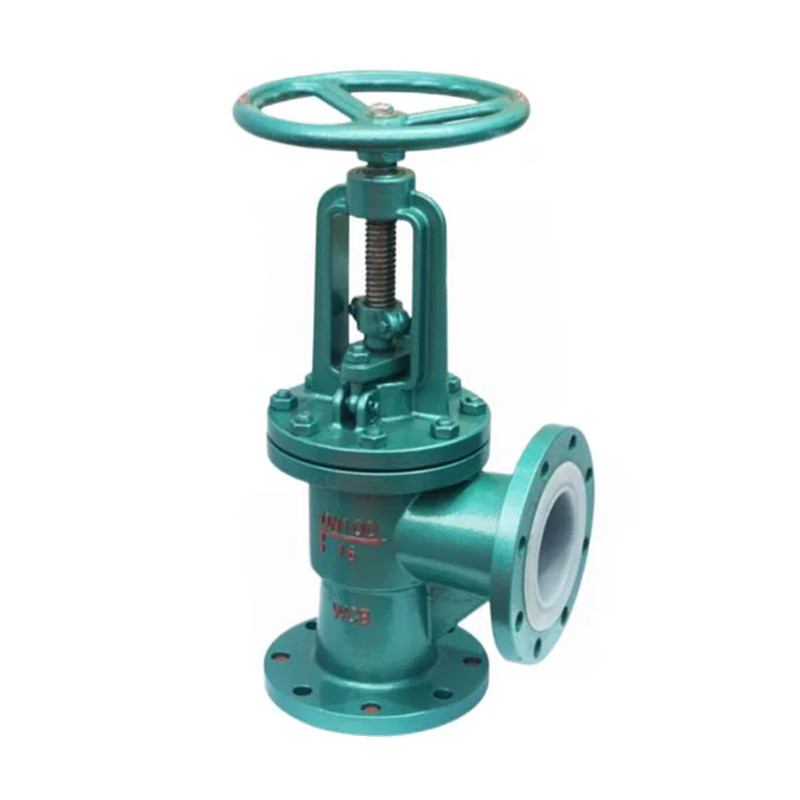

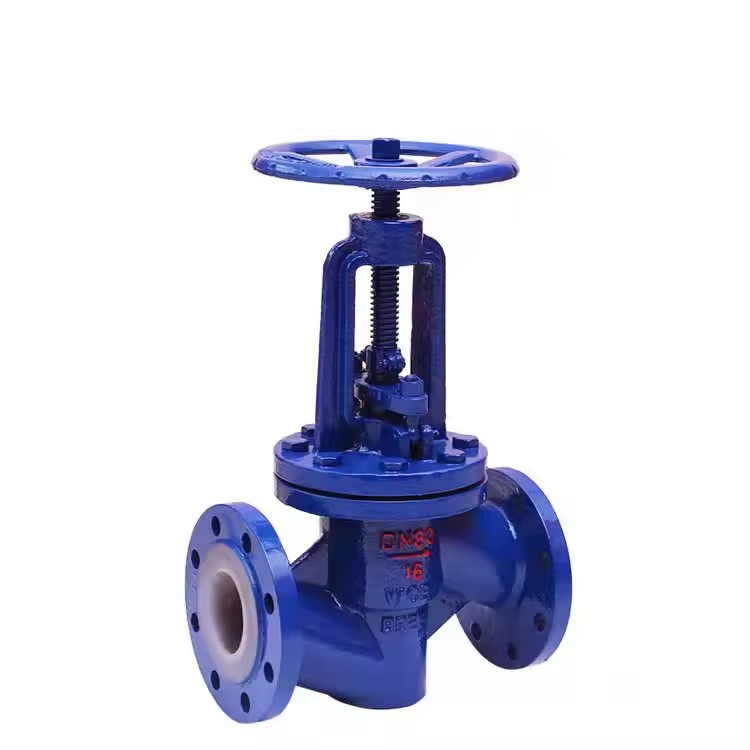

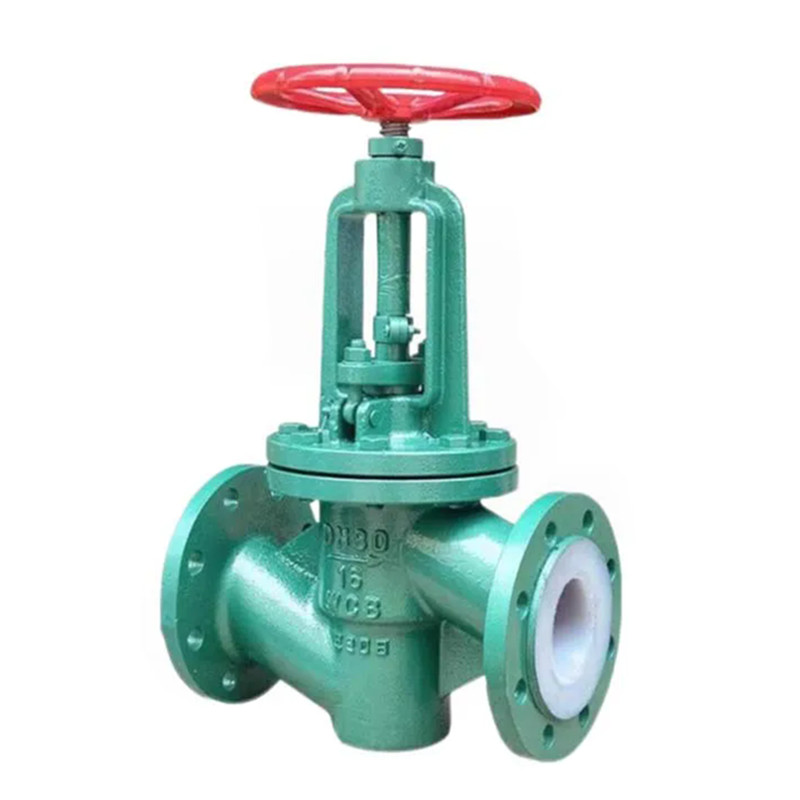

PTFE PFA 라인 각도 유형 글로브 밸브

Joepai PTFE PFA Lined 각도 유형 글로브 밸브의 각도 구조는 유체 동적 성능을 높이고 유동 저항을 줄이며 유체 파이프 라인의 우수한 화학적 안정성 및 부식성을 제공하여 화학, 석유 화학, 제약, 식품 및 기타와 같은 높은 요구 사항을 가진 산업에 이상적인 밸브가됩니다.

문의 보내기

제품 설명

Joepai의 PTFE PFA 라이닝 각도 글로브 밸브 제품은 고급 안감 기술을 사용하여 부식성 유체가 밸브를 부식시키는 것을 효과적으로 방지합니다. Joepai는 고객에게 최대의 가치를 창출하기 위해 맞춤형, 기술적으로 혁신적이며 고품질 밸브 솔루션을 제공하기 위해 최선을 다하고 있습니다.

기술 사양

설계 및 제조 표준 : ASME B16.34, HG/T 3704
대면 치수 : ASME B16.10, GB/T 12221
플랜지 표준 : ASME B 16.5, GB/T 9119, DIN, JIS
검사 및 테스트 : API 598, GB/T 13927

제품 사양

바디 재료 : WCB, ASTM A395, CF8, CF8M
안감 재료 : PFA, FEP, PTFE
공칭 직경 : 1/2 "-14"(DN15 ~ DN350)
압력 범위 : 클래스 15, pn10, pn16
작동 방법 : 수동, 마모 된 기어, 전기, 공압 액추에이터

이름	자료 목록
몸	WCB + 안감 재료	CF8/CF8M+안감 재료	CF3/CF3M+안감 재료
디스크	35# + 안감 재료	304/316+안감 재료	304L/316L+ 안감 재료
보닛	WCB	CF8/CF8M	CF3/CF3M
안감 재료	PFA, PTFE, FEP, PO
줄기	2CR13	304/316	304L/316L
줄기 너트	놋쇠
핸드 휠	QT400-15
볼트	35#	A193 B8	A193 B8m
너트	45#	A194 8	A194 B8m

HG/T 20592 PN10

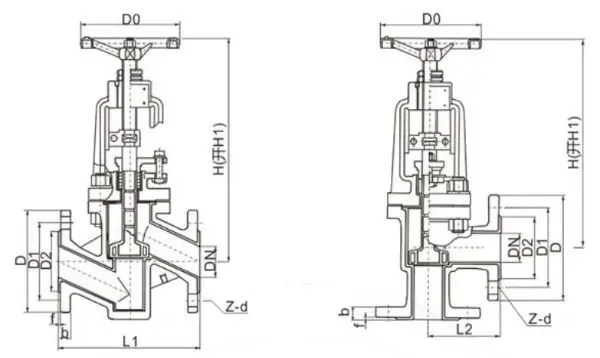

DN	L1	L2	D	D1	D2	Z-D	F	B	H	H1	하다
15	130	65	95	65	45	4-14	2.5	16	240	265	120
120	150	75	105	75	55	4-14	2.5	16	240	265	120
25	160	80	115	85	65	4-14	3	16	270	295	160
32	180	90	140	100	78	4-14	3	16	277	302	160
40	200	100	150	110	85	4-18	3.5	17.5	337	372	180
50	230	115	165	125	100	4-18	3.5	18.5	352	392	180
65	290	145	185	145	120	4-18	3.5	19.5	390	427	220
80	310	155	200	160	135	4-18	4	22	425	465	250
100	350	175	220	180	155	8-18	4	23	460	503	280
125	400	200	250	210	185	8-18	4	25	507	565	350
150	480	240	285	240	210	8-22	4	25	560	625	360
200	600	300	340	295	265	8-22	4	28	670	745	400
250	730	365	395	350	320	12-22	4	28	705	810	450

HG/T 20592 PN16

DN	L1	L2	D	D1	D2	Z-D	F	B	H	H1	하다
15	130	65	95	65	45	4-14	2.5	16	240	265	120
120	150	75	105	75	55	4-14	2.5	16	240	265	120
25	160	80	115	85	65	4-14	3	16	270	295	160
32	180	90	140	100	78	4-18	3	16	277	302	160
40	200	100	150	110	85	4-18	3.5	17.5	337	372	180
50	230	115	165	125	100	4-18	3.5	18.5	352	392	180
65	290	145	185	145	120	4-18	3.5	19.5	390	427	220
80	310	155	200	160	135	8-18	4	22	425	465	250
100	350	175	220	180	155	8-18	4	23	460	503	280
125	400	200	250	210	185	8-18	4	25	507	565	350
150	480	240	285	240	210	8-22	4	25	560	625	360
200	600	300	340	295	265	12-22	4	28	670	745	400
250	730	365	395	350	320	12-26	4	28	705	810	450

줄 지어 글로브 밸브와 일반 글로브 밸브의 차이점

줄 지어 글로브 밸브와 일반 글로브 밸브는 구조 및 사용 특성에 큰 차이가 있습니다.

다음은 주요 차이점입니다.

1. 구조

늘어선 글로브 밸브 :이 밸브에는 고무 나 플라스틱과 같은 부식성 재료가 부식 저항을 향상시킵니다. 안감 재료의 선택은 미디어의 특성과 운영 환경에 따라 다릅니다.

일반 글로브 밸브 : 전통적인 금속 재료로 만들어지고 특수 안감이 없습니다. 밀봉은 주로 포장을 압축하는 포장 씰 구조를 통해 달성됩니다.

2. 사용 특성

늘어선 글로브 밸브 :

부식 저항 : 부식 방지 재료 라이닝으로 인해 늘어선 글로브 밸브는 부식성 매체가있는 배관 시스템에 적합하여 미디어의 부식을 효과적으로 방지합니다.

적용 범위 : 화학, 제약 및 식품 산업에 부식성 매체가있는 배관 시스템에 적합합니다.

밀봉 성능 : 라이닝 재료는 탁월한 밀봉 성능을 제공하여 누출 가능성을 줄입니다.

일반 글로브 밸브 :

응용 범위 : 물, 증기 및 오일과 같은 비발적 미디어가있는 일반 산업 파이프 라인에 적합합니다. 밀봉 성능 : 우수한 밀봉 성능을 제공하지만 고온, 고압 및 부식성 매체에서는 서비스 수명이 비교적 짧습니다.

비용 : 비교적 저렴하고 광범위한 응용 프로그램이 있습니다.

3. 가격 및 적용

늘어선 글로브 밸브 : 라이닝 재료의 추가로 인해 제조 비용이 상대적으로 높아 가격이 높아집니다. 부식 저항이 필요한 특수 응용 프로그램에 적합합니다.

일반 글로브 밸브 : 제조 비용이 낮고 상대적으로 저렴하므로 일반적인 산업 배관 시스템에 적합합니다.

4. 유지 보수 및 관리

라이닝 글로브 밸브 : 라이닝 재료가 있으므로 안감 손상으로 인한 부식을 방지하기 위해 유지 보수 중에 안감의 무결성에 특별한주의를 기울여야합니다.

일반 글로브 밸브 : 유지 보수는 비교적 간단하며 주로 포장 씰을 검사하고 패킹의 정기적 인 교체가 필요합니다.

요약

줄 지어있는 글로벌 밸브의 주요 차이점은 구조와 사용 특성에 있습니다. 내부 라이닝 재료로 향상된 늘어선 글로브 밸브는 향상된 부식 저항을 제공하며 부식성 매체를 처리하는 배관 시스템에 적합한 반면 일반 글로브 밸브는 일반적인 산업 배관 시스템에 적합합니다. 늘어선 글로브 밸브는 더 비싸지 만 더 나은 밀봉 성능과 더 긴 서비스 수명을 제공합니다. 일반적인 정지 밸브는 비교적 저렴하고 광범위한 응용 프로그램이 있지만 특수 미디어에서는 서비스 수명이 비교적 짧습니다.
