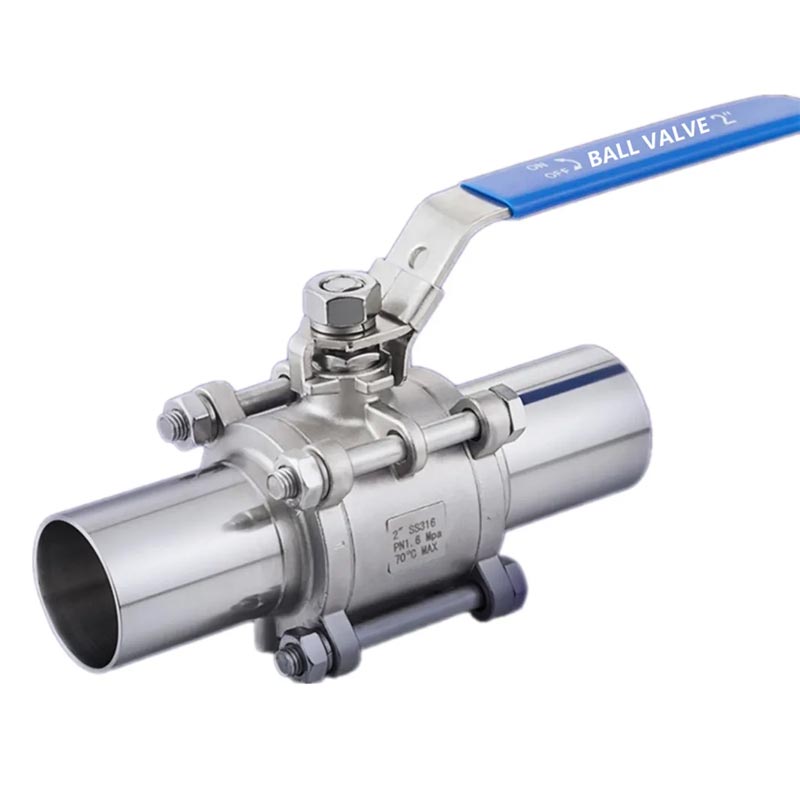

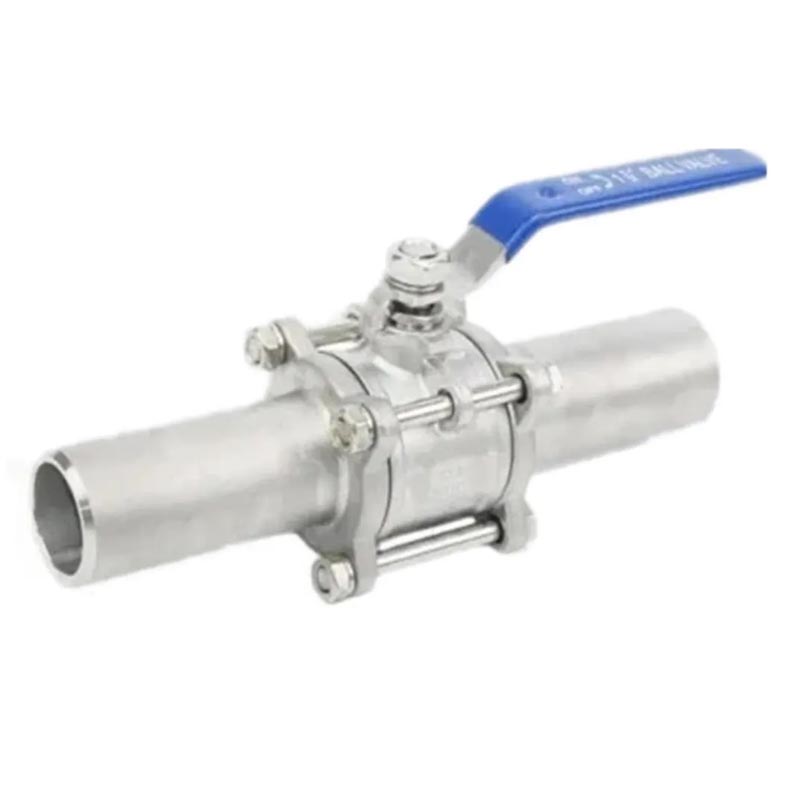

Joepai 고품질 PN63 스테인레스 스틸 3pc 볼 밸브 용접 확장 SS304 1000WOG는 고품질 스테인리스 스틸, 성능이 뛰어나고 견딜 수 있습니다. 가혹한 산업 조건. 이 밸브는 다양한 구성으로 제공됩니다 다양한 크기와 옵션을 제공하는 다양한 응용 프로그램 요구 사항을 충족하십시오 배관 시스템에 원활하게 통합 될 수 있습니다.
1. PN63 스테인리스 스틸 3pc 볼 밸브 용접 확장 확장 기능이 우수한 밀봉
성능 및 진공 시스템에서도 사용됩니다.
2. 스테인레스 스틸 PN63 확장 용접 3PC 볼 밸브는 작동하기 쉽습니다.
빠른 개방 및 폐쇄 및 원격 제어에 편리합니다.
3. Three Piece Ball Valve는 간단한 구조, 작은 볼륨, 빛을 가지고 있습니다.
무게 및 저 유량 저항.
4. 3 피스 볼 밸브의 밀봉 링은 일반적으로 움직일 수 있으며 쉽습니다.
분해하고 유지합니다.
원피스 볼 밸브는 볼, PTFE 링,
그리고 잠금 너트. 볼의 직경은
넓은 볼 밸브와 유사한 파이프 라인의 직경.
2 피스 볼 밸브는 두 부분으로 구성되며 밀봉 효과가 향상됩니다.
원피스 볼 밸브보다. 공의 직경은
파이프 라인의 직경으로 일체형보다 분해하기가 더 쉽습니다.
볼 밸브.
3 피스 볼 밸브는 두 개의 측면 밸브 커버와 중간으로 구성됩니다.
밸브 본체. 3 피스 볼 밸브와 2 피스의 차이
볼 밸브는 분해하고 유지하기가 쉽다는 것입니다.
3 피스 볼 밸브의 압력 저항은 한 조각과 2 피스 볼 밸브의 것. 세 사람의 본체 피스 볼 밸브는 4 개의 외부 볼트로 고정되어있어 좋은 고정을합니다. 역할. 정밀 캐스트 밸브 본체는 1000psi의 압력을 달성 할 수 있습니다. 6.9MPA. 더 높은 압력을 얻으려면 단조 밸브 바디가 필요합니다.
| 1 | 캡 | CF8M/CF8/WCB | 9 | 추력 와셔 | ptfe |
| 2 | 볼트 와셔 | SS304/SS/SS316 | 10 | 포장 | ptfe |
| 3 | 육각 너트 | SS304/SS/SS316 | 11 | 선 | SS304/SS |
| 4 | 볼트 | SS304/SS/SS316 | 12 | 핸들 | SS304/SS |
| 5 | 몸 | CF8M/CF8/WCB | 13 | 봄 와셔 | SS304/SS |
| 6 | 좌석 | ptfe | 14 | 줄기 너트 | SS304/SS |
| 7 | 공 | SS316/SS304/SS | 15 | 플라스틱 덮개 | 플라스틱 |
| 8 | 줄기 | SS316/SS304/SS |
| NPS | DN | d | D | L | W | H |
| 1/4 " | 8 | 10 | 18 | 225 | 90 | 55 |
| 3/8 " | 10 | 10 | 18 | 225 | 90 | 55 |
| 1/2 " | 15 | 15 | 22 | 225 | 90 | 60 |
| 3/4 " | 20 | 20 | 28 | 225 | 130 | 65 |
| 1 " | 24 | 24 | 34 | 245 | 145 | 69 |
| 11/4 " | 32 | 32 | 44 | 255 | 170 | 82 |
| 11/2 " | 40 | 38 | 51 | 260 | 170 | 90 |
| 2 " | 50 | 50 | 61 | 294 | 180 | 102 |
| 21/2 " | 65 | 65 | 76 | 334 | 250 | 130 |
| 3 " | 80 | 76 | 92 | 354 | 250 | 130 |
| 4 " | 100 | 100 | 115 | 346 | 280 | 150 |
