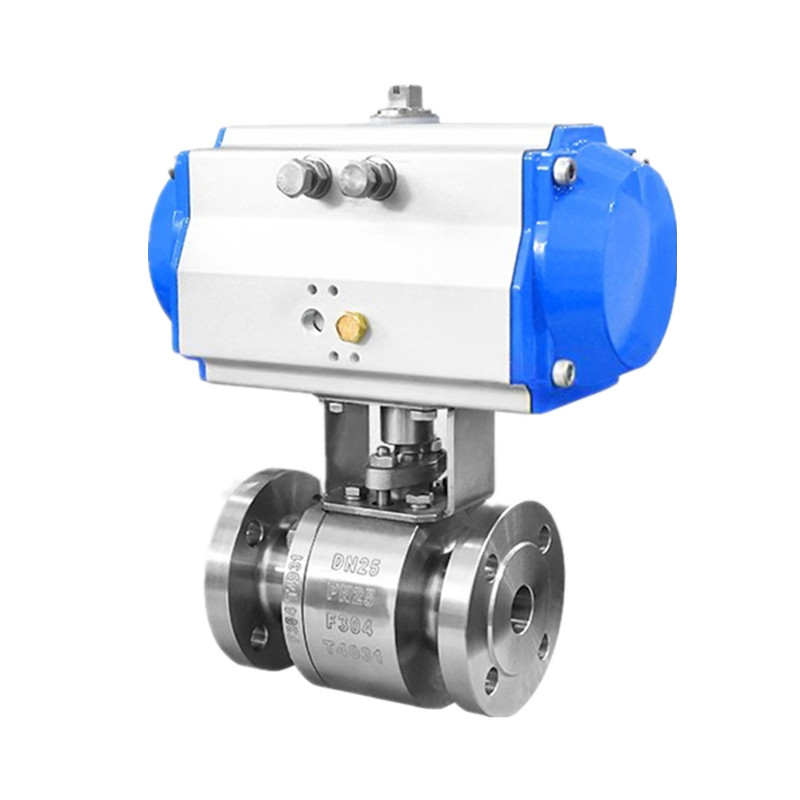

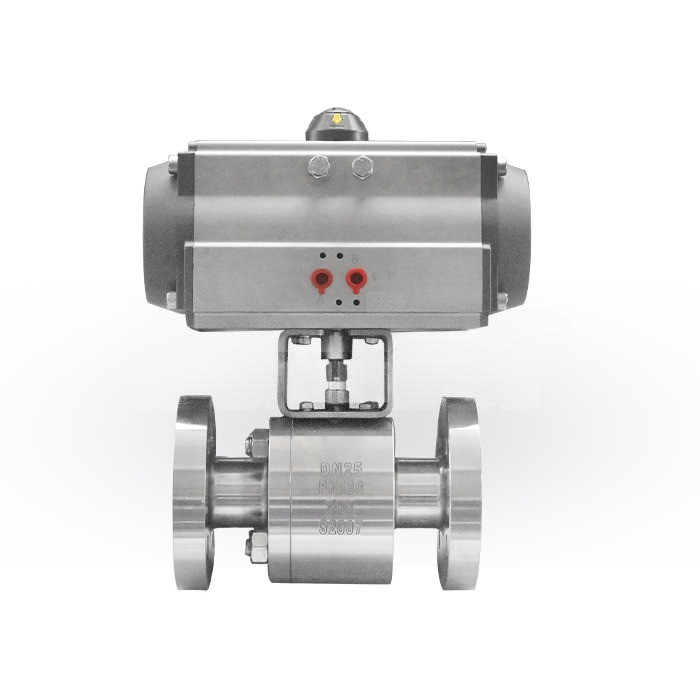

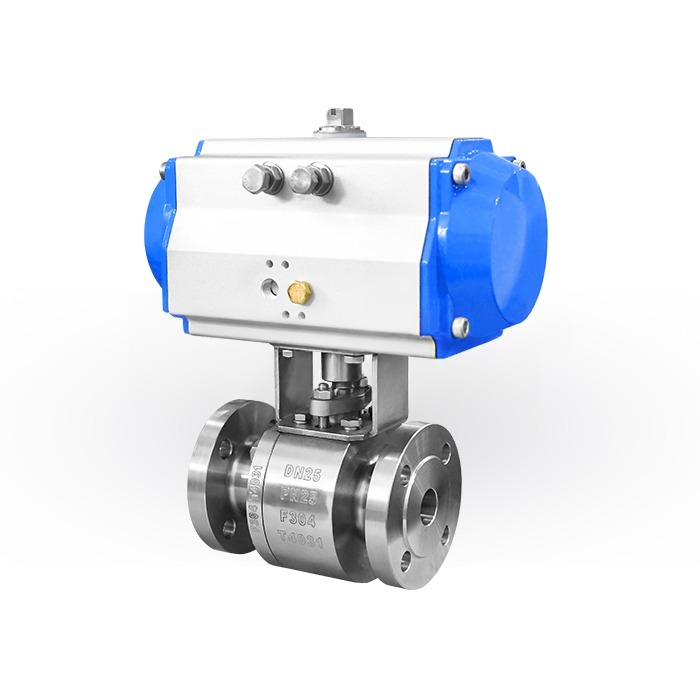

공압식 단조 강철 플랜지 플로팅 볼 밸브

JOEPAI 밸브는 수년 동안 공압 작동 단조 강철 플랜지 플로팅 볼 밸브 제조업체였습니다. 볼 밸브는 단조강을 사용하여 주강에 비해 입자가 미세하고 기계적 강도가 높으며, 고압 및 충격에 대한 저항성이 우수하여 고온, 고압 조건에 적합합니다. 플로팅 볼은 중간 압력에서 밸브 시트쪽으로 이동하여 자체 조임 씰을 형성합니다. 압력이 높을수록 씰이 더 단단해지기 때문에 고압 파이프라인에 특히 적합합니다. 공압식 액추에이터는 압축 공기로 구동되어 빠른 개폐 속도를 제공하고 원격 제어 및 자동화된 작동이 가능하여 빈번한 전환 또는 비상 차단에 적합합니다. 솔레노이드 밸브, 리미트 스위치 및 포지셔너와 같은 액세서리를 장착하여 정밀한 제어 및 신호 피드백을 달성할 수 있으며 DCS/PLC 시스템에 쉽게 통합됩니다.

디자인의 장점

공압식 액추에이터는 신속한 개폐 기능을 제공하여 원격 제어 및 자동화된 통합을 촉진하여 시스템 효율성을 향상시킵니다. 공압 드라이브는 전기 스파크의 위험을 제거하므로 인화성 및 폭발성 물질과 같은 위험한 환경에 적합합니다. 과부하가 발생하는 경우 액추에이터는 일반적으로 정지하거나 환기만 하므로 손상 위험이 없으며 시스템 안전이 보장됩니다. 공기, 물, 증기, 오일, 부식성 매체, 슬러리 및 심지어 방사성 매체를 제어하는 ​​데 널리 사용될 수 있으며 복잡한 작동 조건의 요구 사항을 충족합니다. 밸브 본체가 두 부분으로 볼트로 결합된 2피스 볼 밸브는 분해가 쉽고 밸브 챔버의 철저한 청소 및 유지 관리가 용이합니다. 지속적인 파이프라인 청결도나 빈번한 미디어 전환이 필요한 프로세스에 특히 적합합니다.

디자인 표준

기술 사양 : GB AS DIN JS
설계 표준: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
정면으로: GB/T 12221 ASME B16.10
플랜지 끝 : GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
테스트 및 검사: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

성능사양

밸브 크기:1/2"-8"

보어:전체 보어

끝 연결: RF 플랜지

명목상 압력:PN1.6-6.4,Class150~600LB
강도 테스트: 1.5PN
씰 테스트: 1.1PN
가스 밀봉 테스트: 0.6Mpa
밸브 본체 주요 재료: A105,F304,F316, 이중 스테인레스 스틸
적합한 매체: 물, 증기, 기름, 섬유 함유, 작은 고체 입자, 슬러리 등
적합한 온도:-29℃~180℃;-29℃~425℃;-40~540℃

단조 볼 밸브 부품 재료

주요 치수
